把 R6、R7、R8、D3、C11、D5 一次講明白
先說答案： 這些小元件并不是可有可無的“配角”。它們分別負責讓MOS管可靠關斷、控制開關速度、抑制亂跳和吸收電壓尖峰。沒有它們，MOS管可能誤動作、發熱、產生干擾，嚴重時甚至被擊穿。
一、先把MOS管想成一扇“電控大門”
MOS管是一種電子開關。它用很小的控制信號，去控制另一條大電流通路。電源、充電器、電機驅動、逆變器里都能見到它。
G極（柵極）：像門把手，負責下命令。
D極和S極（漏極、源極）：像大門兩邊的主通道，真正的大電流從這里通過。
柵極有一個容易被忽略的特點：它在穩定狀態下幾乎不吃電流，但開門、關門的瞬間，需要先把一小團電荷送進去或抽出來。
一個好理解的比喻： 柵極像一個很小的氣囊。要讓MOS管導通，就要給氣囊“充氣”；要讓它關斷，就要把氣放掉。R6、R7等外圍元件，就是控制充氣速度、放氣速度和防止氣囊自己鼓起來的裝置。
圖1 MOS管內部可看成藏著幾個很小的“電容”，開關瞬間需要充電或放電
二、圖中這些元件，分別像什么？
三、R7：為什么MOS管需要一個“安全員”？
如果控制芯片突然斷電、重啟或線路松開，MOS管的柵極就可能懸空。它像一扇沒人扶著的門，附近的靜電和電壓變化都可能把它推開一點。一旦柵極電壓高到一定程度，MOS管就可能誤導通。
R7跨接在柵極和源極之間：只要控制信號消失，它就把柵極電壓慢慢拉回0 V，讓MOS管回到關斷狀態。
它還給干擾電荷一條出路：漏極電壓快速變化時，會通過MOS管內部的寄生電容把少量電荷“擠”到柵極。R7能幫助這些電荷泄走。
但R7不是越小越好：阻值小，拉得更有力；代價是MOS管導通時，電阻一直耗電、發熱，驅動電源也更辛苦。
圖中的1 kΩ怎么理解？ 它屬于比較強的下拉。以12 V驅動計算，1 kΩ大約消耗144 mW；10 kΩ約14.4 mW；100 kΩ約1.44 mW。因此1 kΩ不一定錯，但不能只說“下拉越強越安全”，還要看功耗、溫升和驅動能力。
四、R6：給MOS管開門，為什么還要“限速”？
許多人第一反應是：MOS管當然越快越好。其實不一定。開關太慢，MOS管會在半開半關狀態停留較久，發熱增加；開關太快，又會帶來電壓過沖、振鈴和電磁干擾。R6就是在兩者之間找平衡。
R6較小：柵極充放電電流大，開關更快，開關損耗可能下降；但線路更容易“沖過頭”，產生尖峰、振鈴和EMI。
R6較大：開關動作更柔和，通常有利于壓低尖峰和干擾；但過大又會讓MOS管開關太慢，增加發熱和上下管同時導通的風險。
R6還有減震作用：柵極走線和MOS管內部并不是理想器件，它們會像小彈簧和小電容一樣來回交換能量。R6把這股來回擺動壓下去。
所以正確說法是： R6不是單純用來“加快開關”，而是用來控制開關速度并抑制振鈴。常見值可能是幾歐到幾十歐，但最終值必須在真實電路上測出來，不能照抄。
五、D3：為什么要給電流修一條“單行快車道”？
開通和關斷，往往不需要一樣快。例如有些電路希望開通慢一點，減少沖擊；關斷快一點，防止誤導通和額外發熱。D3與R6并聯后，就能把兩個方向分開控制。
二極管只允許電流向一個方向通過：一個方向的柵極電流仍經過R6，速度受限制；反方向則可以繞過R6，走D3這條快速通道。
D3朝向不同，效果完全相反：可能是“慢開快關”，也可能是“快開慢關”。因此只說“D3能快速放電”并不嚴謹，必須先看二極管極性。
結合原圖判斷：它看起來更像是讓MOS管快速關斷，但原圖分辨率較低，正式原理圖仍應把二極管陽極和陰極標清楚。
六、C11、R8、D5：接住電壓尖峰的“緩沖組合”
電路里的電流不能瞬間說停就停。導線、器件封裝和變壓器漏感都會儲存一點磁場能量。MOS管突然關斷時，這些能量無處可去，就可能把漏極電壓猛地頂高，隨后又來回振蕩。它很像水管閥門突然關閉產生的“水錘”。
C11像緩沖墊：先接住瞬間沖過來的能量，減緩電壓上升速度。
R8像耗能器：讓被接住的能量變成可控的熱，避免電壓在電感和電容之間反復彈跳。
D5像單向閥：它與R8并聯，使C11在兩個方向上擁有不同的充放電速度，專門處理某一方向的尖峰或振鈴。
這組電路不是萬能保險：它能緩沖和阻尼，但不能替代合理的PCB布局、足夠的MOS管耐壓和專用過壓鉗位。
原文最需要糾正的一點： D5并不是簡單跨在MOS管D-S兩端的獨立保護器件，所以不能直接說“有反峰時D5就一定把MOS管保護住”。能不能真正把電壓壓在安全范圍內，要看D5類型、方向、參數和實測波形。

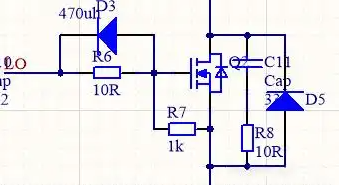

圖2 原圖對應：左邊R6/D3管速度，中間R7保關斷，右邊C11/R8/D5吸收尖峰
七、三種最常見的錯誤理解
誤區一：“MOS管輸入阻抗很高，所以柵極不需要電流。”穩態時電流很小，但每次開關都要搬運柵極電荷；頻率越高，驅動器每秒要搬的電荷越多。
誤區二：“柵極電阻越小，效率一定越高。”太小可能引發過沖、振鈴、EMI和上下管誤導通；太大又增加開關損耗。正確答案不是最小，而是剛好。
誤區三：“裝了吸收電路，就不怕尖峰。”吸收網絡只能處理一定范圍的能量。功率回路太長、探頭接法錯誤、變壓器漏感過大或MOS管耐壓不足，仍可能出問題。
八、工程師到底怎樣把這些電阻調到合適？
第一步，看數據手冊：確認MOS管需要多少柵極電荷、允許多大的Vgs和Vds、驅動器能提供多大的源電流和灌電流。
第二步，先放一個保守初值：根據推薦值選擇R6和R7，吸收網絡先按測得的振鈴頻率估算。
第三步，上示波器看真實波形：同時觀察Vgs和Vds，檢查有沒有過沖、振鈴、誤導通或開關太慢。每次只改一個元件值。
第四步，不能只看室溫和輕載：還要測試最高電壓、最大電流、冷熱環境、器件差異、效率和EMI。
測量提醒： 高壓高速電路具有觸電和損壞儀器的風險。Vds應使用合適的高壓差分探頭，Vgs應在MOS管柵極與源極附近測量；長鱷魚夾地線可能自己制造出“假振鈴”。
九、最后用六句話記住
MOS管的柵極像一個需要充放電的小氣囊：平時幾乎不耗電，但開關瞬間需要電流。
R7是安全員：控制器失聯時，把柵極拉回0 V，防止MOS管自己打開。
R6是限速器兼減震器：控制開關速度，也抑制柵極振鈴。
D3是單向快車道：讓開通和關斷使用不同速度，方向裝反，效果也會反過來。
C11、R8、D5是緩沖組合：接住尖峰、消耗振鈴能量，并讓兩個方向走不同路徑。
所有阻值都不是越大或越小越好：真正可靠的數值來自計算、示波器測量、溫升和EMI共同驗證。
想再深入一點：只需記住四個關系
米勒干擾電流：漏極變化越快，越容易經Cgd把電荷推到柵極，可粗略理解為 Imiller≈Cgd×dv/dt。
柵極驅動功率：開關越頻繁、柵極電荷越大，驅動器越辛苦，量級可用 Pgate≈Qg×Vdrive×fs估算。
寄生電感尖峰：電流變化越急、回路寄生電感越大，尖峰越高，核心關系是 V=L×di/dt。
