不少硬件新人照著教科書畫 RC 高通濾波電路，仿真波形完美順滑，可一旦投板實測，輸出要么恒定不動的直流直線，要么正弦波形下半段直接被切斷。這類反復出現的詭異故障，是模擬電路最經典的兩處設計盲區，也是面試高頻扣分點。
很多人只會死記截止頻率公式 fc = 1 / (2πRC)，忽略元器件真實物理特性與運放內部電路約束。本文拋開純理論推演，結合仿真實例拆解兩個極易踩的致命設計漏洞，做信號調理電路一定要看完。
一、教科書理想電路：仿真無失真標準參考
先看規范的交流耦合高通濾波 + 電壓跟隨緩沖電路

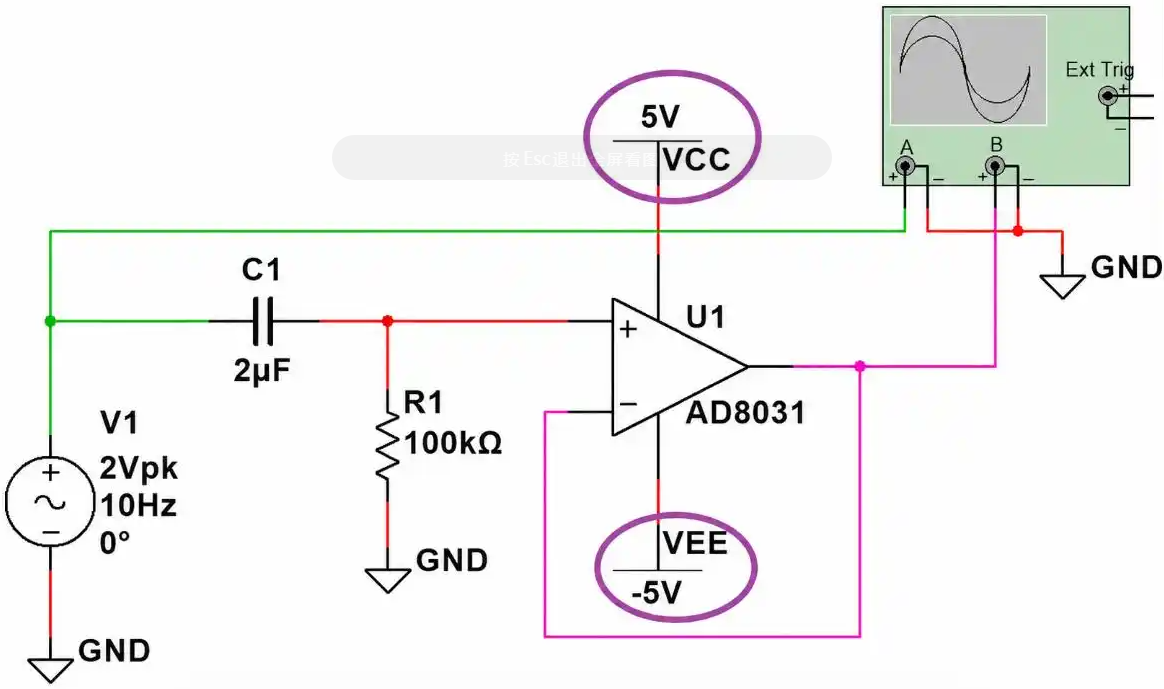

選用 AD8031 運算放大器，搭配正負 5V 雙電源，輸入 10Hz、峰值 2V 標準正弦信號做仿真驗證。
選用 AD8031 運算放大器，搭配正負 5V 雙電源，輸入 10Hz、峰值 2V 標準正弦信號做仿真驗證。

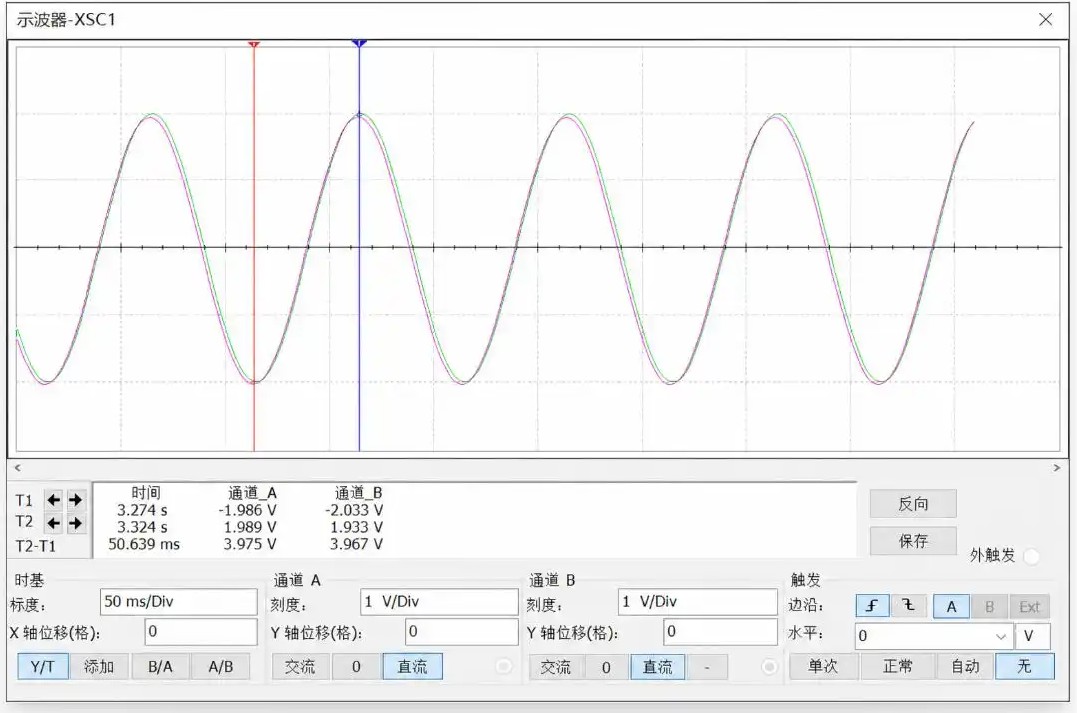

在理想仿真環境中，輸入、輸出波形完全重合，正弦曲線完整無畸變，濾波效果符合理論計算，這也是教材里給出的標準參考方案。
但仿真不代表真實電路板工況，實際硅芯片、微弱漏電流會帶來仿真看不到的隱性故障。
二、故障一：省略隔直后對地電阻，輸入端直流浮空飽和

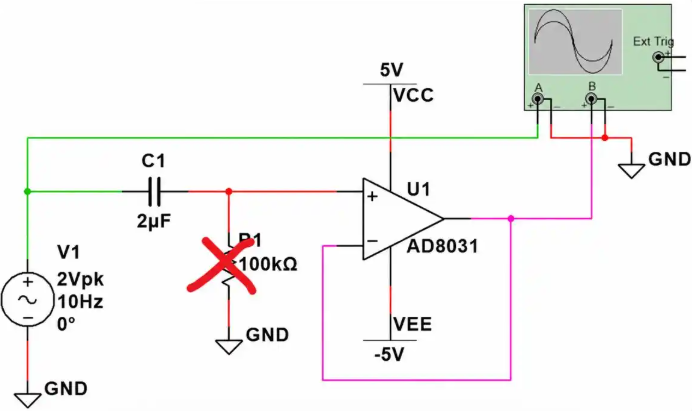

這是新手最高發的低級錯誤，大家只記住電容 “隔直流通交流” 的特性，想當然刪掉電容后端接地電阻，最終電路徹底失效。
底層故障原理
無論運放輸入是雙極晶體管架構還是場效應管架構，內部差分對都會存在微弱輸入偏置電流，電流會持續流入或流出輸入端。
如果去掉對地電阻，這條微小電流沒有泄放通路，只能持續給隔直電容累積電荷，電容兩端電壓隨時間不斷抬升，輸入端直流電位持續偏移，最終將運放內部晶體管強行推入飽和區。
仿真實測能直觀看到故障現象：

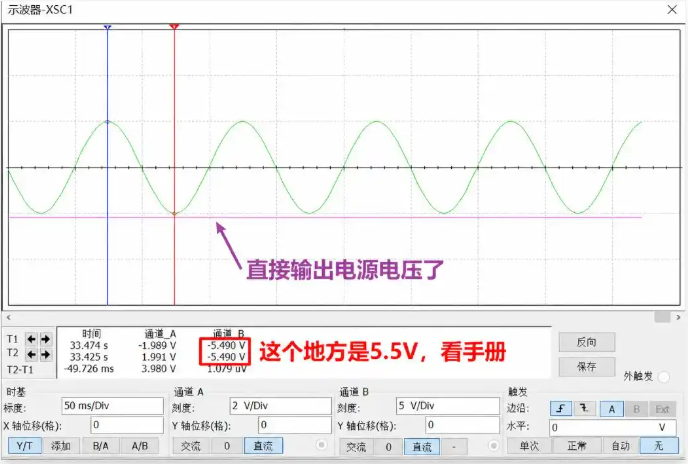

輸入標準正弦信號，輸出恒定鎖定在 - 5.49V 左右，緊貼負電源軌，完全看不到交流波形。缺少直流回流路徑，交流信號根本無法正常傳輸。
輸入標準正弦信號，輸出恒定鎖定在 - 5.49V 左右，緊貼負電源軌，完全看不到交流波形。缺少直流回流路徑，交流信號根本無法正常傳輸。
這個對地電阻不是可選配件，是運放輸入端必備的直流泄放回路，哪怕偏置電流僅有 pA 級，長時間累積電荷依然會鎖死輸出。
三、故障二：單電源直接替代雙電源，正弦負半周被截斷削波

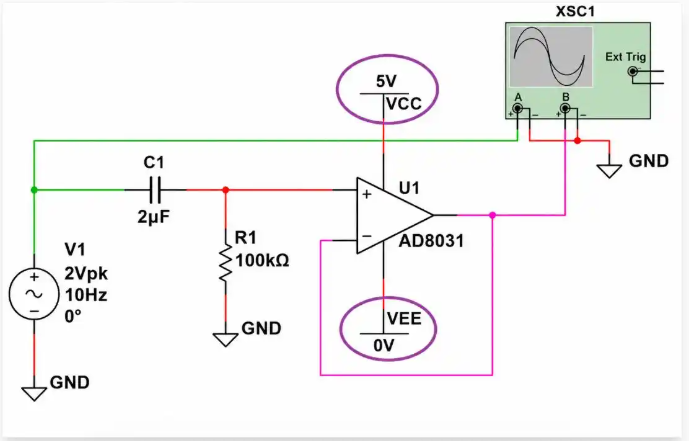

項目降本、壓縮板卡空間時，工程師常會直接把 ±5V 雙電源改成單 5V 供電，省去負壓電源芯片，結果交流波形下半段直接消失。
底層故障原理
運放輸出電壓永遠無法突破自身供電軌限制，相當于電壓放大器不能憑空產生負壓。原本以 0V 為中點、正負雙向擺動的正弦信號，在負電源接地的單電源架構下，負向電壓超出運放處理范圍，波形底部被一刀切平。

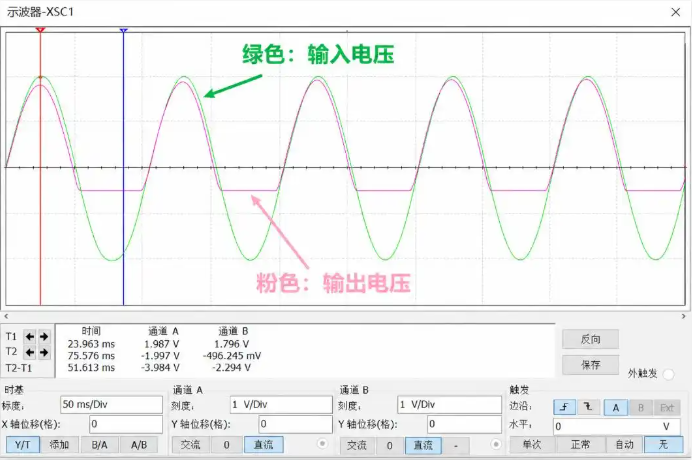

細心觀測仿真波形會發現

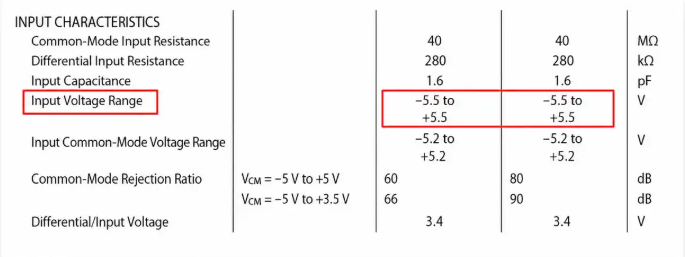

截斷位置并不是精準 0V，大約停在 - 498mV，這個細節藏在器件規格書里：AD8031 在雙電源工況下，輸入共模電壓范圍可達 - 5.5V~+5.5V，相比 ±5V 電源留有 0.5V 余量，所以信號跌到接近 - 0.5V 才會徹底截止，這是芯片內部電路固有的設計余量。
截斷位置并不是精準 0V，大約停在 - 498mV，這個細節藏在器件規格書里：AD8031 在雙電源工況下，輸入共模電壓范圍可達 - 5.5V~+5.5V，相比 ±5V 電源留有 0.5V 余量，所以信號跌到接近 - 0.5V 才會徹底截止，這是芯片內部電路固有的設計余量。
想要完整采集跨零交流信號，要么保留雙電源供電，要么通過電阻分壓搭建 VCC/2 虛擬地，抬高信號靜態電位，不能直接裸奔單電源處理正負交流波形。
四、模擬電路實戰設計準則
杜絕輸入浮空：交流耦合濾波必須預留對地直流泄放電阻，給運放偏置電流提供回流路徑，防止電容電荷累積造成輸出飽和。
理清供電邊界：單電源系統無法原生處理負電壓交流信號，必須增加直流偏置抬升中點電位，或選用雙電源架構。
熟讀器件手冊：波形異常截斷、莫名漂移、小幅尖峰，全部能在運放電氣參數里找到對應解釋，遇到波形異常優先查閱規格書。
硬件設計是在理論公式與器件物理局限之間做取舍，只會套用計算公式只能算入門，吃透芯片內部電氣約束、規避隱性電流、電位陷阱，才算合格模擬工程師。如果你調試信號濾波電路也遇到輸出鎖死、波形削波問題，可以對照本文兩點逐一排查。
