在實際電子設計中，防反接保護電路非常重要 。很多剛?cè)胄械挠布氯耍嫲遄訒r(shí)為了圖省事，總是習慣性地在電源端加入一個二極管，企圖單純利用它的正向?qū)щ娦詠矸乐狗唇訒r(shí)導通 。
這招能用嗎？能用。但在如今追求極致功耗的時代，這簡直是給系統埋了一顆隱形炸彈！ 因?yàn)檫@會引入一個致命的缺點：二極管的正向壓降會導致負載端電壓比電源端電壓低一點 ！這個壓降大約在0.3~0.7V之間，具體視選用的二極管導通壓降而變 。
大家看這張實際仿真的探針圖，加上二極管后，電阻端直接出現了0.61V的壓降損耗 ！假設你的后級是一個對電壓極度敏感的3.3V系統，這0.61V的虧損可能導致MCU直接跑飛復位；如果此時跑的是大電流，這顆二極管白白消耗的熱量足以讓你的板子變成“暖手寶”。
那么，頂級硬件老鳥都是怎么解決這個痛點的呢？今天不談玄學，只上干貨，為你深度解構一種高階玩法：【防反接電路】背靠背Pmos組成理想二極管 。
看這張精進后的原理圖設計。如圖所示，我們將兩個Pmos管背靠背連接到一起，并且用一個三極管Q3控制Q1、Q2兩個MOS的開通與關斷 。為了演示，這里用一個0.1Hz的方波信號來模擬單片機IO口電平 。
咱們深度剖析一下它“0壓降”的底層原理： 當Q3基極輸入高電平時，三極管瞬間導通，此時Q1、Q2的柵極都被拉到0V 。好戲開始了：
電流最先遇到Q1，由于Q1內部體二極管的存在，Q1通過體二極管，符合條件（Vgs<0)先導通 。

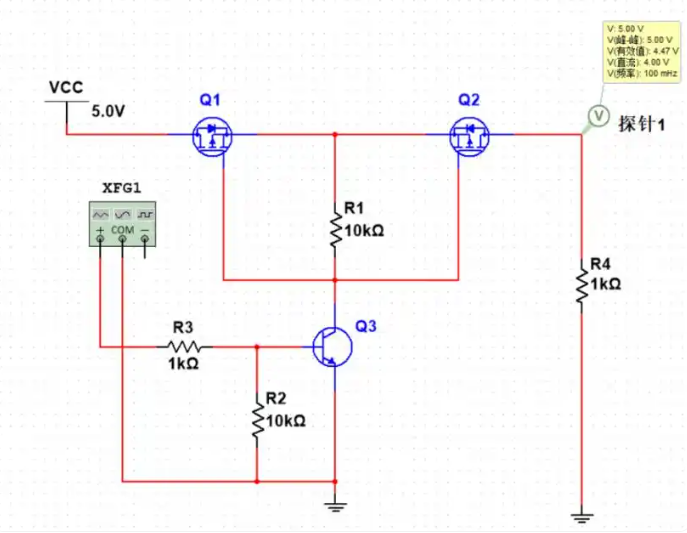

Q1導通后，電流暢通無阻來到Q2，接著Q2的源極S端電壓大于柵極G端電壓（Vgs<0)也進入導通狀態 。 整個過程行云流水，MOS管極低的導通內阻讓壓降幾乎為零！最終，負載端得到完整的VCC電壓，如下圖為滿血的5V ！
但是，既然叫“防反接”，防得住才是硬道理！

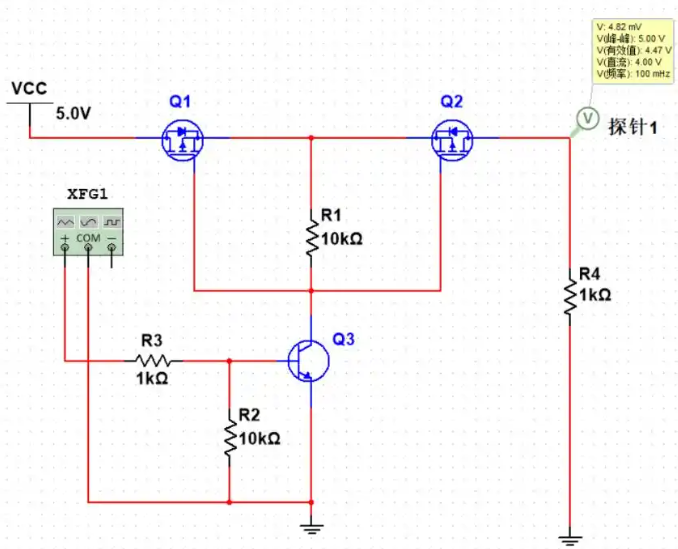

當系統休眠或出現異常，Q3基極輸入低電平時，三極管截止，Q1、Q2不能滿足條件，進而不能導通 。 這里是這套電路的靈魂所在：為什么要用兩個管子？ 因?yàn)橥瑫r(shí)由于Q1和Q2的體二極管是反方向串聯的，所以不管哪個方向，輸入和輸出都是不通的 ！這就完美起到了防反接、防倒灌的雙重絕對屏障作用 。此時你看，探針處電壓僅為4.82mV，接近0V，可以說是徹底切斷了 。
硬件工程師的最終權衡： 頂級設計，往往是一種權衡的藝術。
極致的優點： 當負載端是電池或者大容量的電容時，這個架構可以有效防止電流倒灌，死死護住你的前級電源 。
唯一的缺點： 這個電路的缺點也很直白，你需要一個IO口去控制輸入輸出是否有電壓，增加了控制邏輯的成本 。
從忍受0.61V的無腦壓降，到追求毫伏級別的極致導通；從普通的二極管，到背靠背PMOS的精妙配合。這就是普通“畫板員”與資深硬件專家的分水嶺。技術從來沒有捷徑，唯有把每一個細節摳到極致，你的產品才能在市場上穩如泰山。
