不少硬件初學者都會遇到同款調試難題：原理圖理論計算完全無誤，打板實測后三極管要么持續高溫炸管，要么放大波形嚴重失真。絕大多數問題根源，都是學習者只死記公式定義，沒理解三極管真實載流工作機理。結合多年硬件調試經驗，拋開枯燥純理論推導，用通俗模型完整拆解 BJT 雙極型晶體管核心知識與工程避坑要點。
一、三極管核心定位：電流控制型放大 / 開關器件
三極管全稱雙極型晶體管（BJT），電路中承擔兩大核心功能：電流調節閥、無觸點電子開關。它最核心的優勢是以微弱基極小電流，調控集電極大功率回路電流，實現微安級信號控制安培級負載。
市面上 SOT-23 貼片、TO-220 大功率等各類三極管封裝，內部三層半導體基礎架構完全統一，三個電極分工清晰：
基極（Base/B）：控制輸入端，接收微弱驅動電流，相當于電路流量調節閥門；
集電極（Collector/C）：載流收集端，匯聚發射極輸送的大量載流，為主電流通路；
發射極（Emitter/E）：載流發射端，向外釋放電子 / 空穴，是電流源頭。
二、NPN 與 PNP 結構、電流流向區分技巧
兩類三極管內部半導體排布相反，電流流動方向完全不同，繪制原理圖時極易混淆發射極箭頭，記住實操判斷口訣：箭頭指向 N 型半導體，電流順著箭頭流動。
NPN 三極管（工程最常用）
內部結構為 N-PN 三層半導體，中間基區超薄。基極輸入正向驅動電流后，發射極電子大量渡越至集電極，完成電流放大，廣泛用于低邊開關、信號放大電路。
PNP 三極管
內部為 P-NP 夾層結構，依靠空穴導電，載流運動方向和 NPN 完全相反，多用于電源高邊控制回路。
三、水龍頭類比：快速分清截止、放大、飽和三區
三極管的工作性能完全由所處區間決定，放大、開關應用對應不同偏置條件，用水流模型直觀理解：

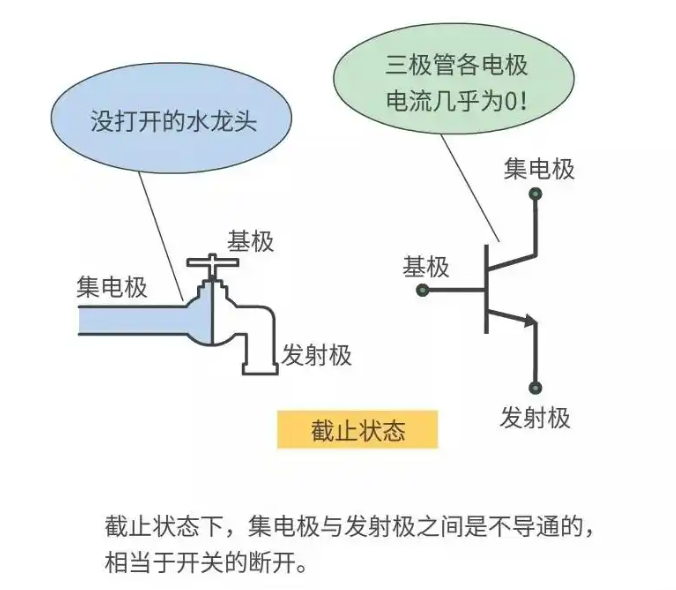

1. 截止區
偏置規則：發射結、集電結全部反向偏置
類比：閥門完全鎖緊，水路無水流。基極無驅動電流，C、E 極之間近乎斷路，各電極漏電流趨近于零。

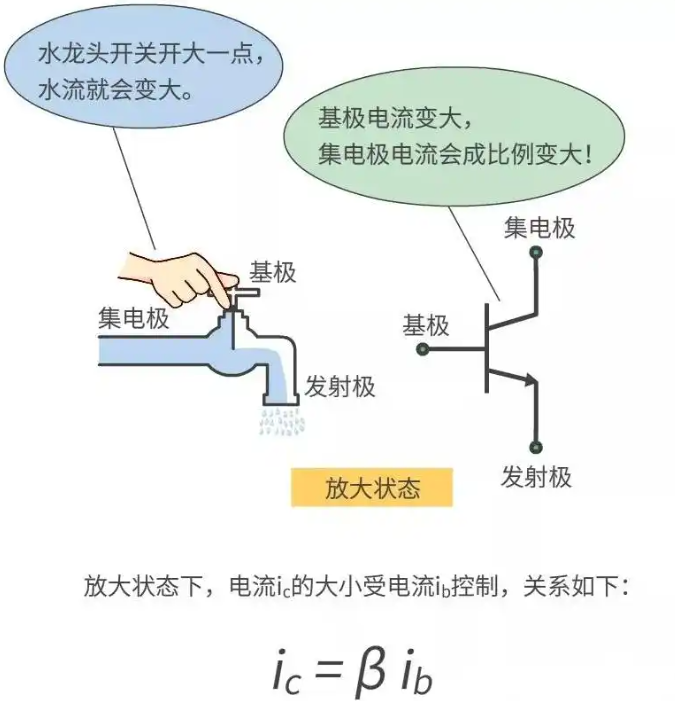

2. 放大區
偏置規則：發射結正向偏置，集電結反向偏置
類比：閥門小幅開啟，水流隨開度線性變化。微小基極電流Ib可線性放大集電極電流，滿足公式Ic=β⋅Ib，β為直流電流放大倍數。
工程重點提醒：放大狀態下 C-E 之間存在固定壓降UCE，若未核算功耗，UCE×Ic產生的損耗會持續升溫，直接燒毀器件。

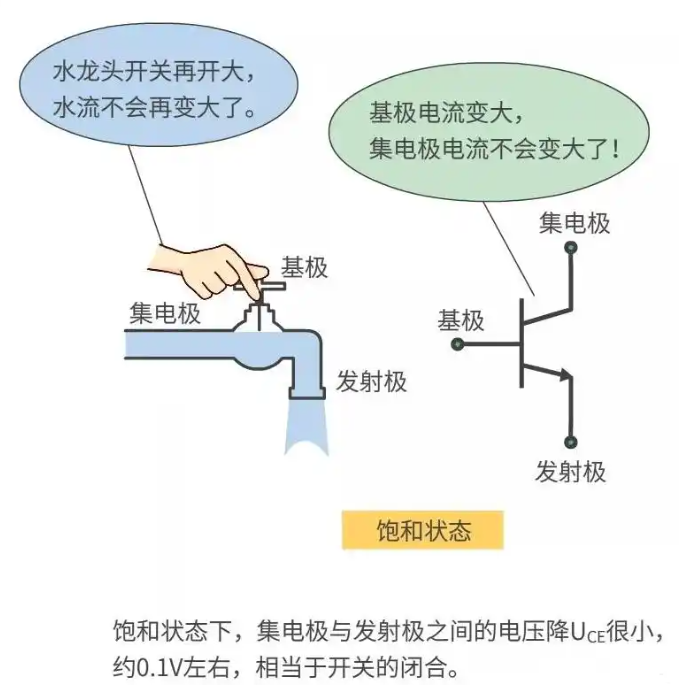

3. 飽和區
偏置規則：發射結、集電結同時正向偏置
類比：閥門開到最大，繼續擰把手水流也不會增加。
持續加大基極電流，集電極電流不再隨β倍數同步上漲，UCE(sat)僅 0.1V 左右，導通損耗極低，是理想電子開關狀態。
持續加大基極電流，集電極電流不再隨β倍數同步上漲，UCE(sat)僅 0.1V 左右，導通損耗極低，是理想電子開關狀態。
四、三種標準組態：按電路需求選擇接法
共基、共集、共射三種電路組態，輸入輸出阻抗、高頻特性差異巨大，選型直接決定電路性能上限：

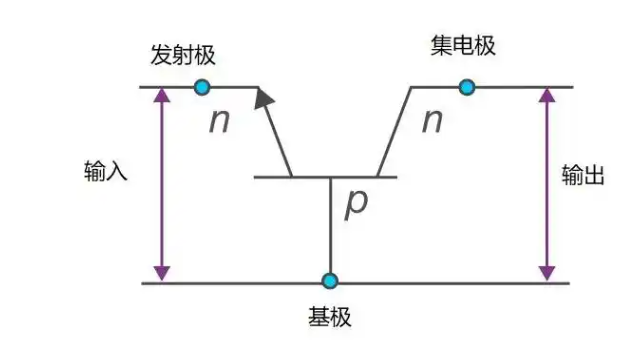

共基極（CB）電路
基極作為輸入輸出公共端，高頻響應性能優異，多用于射頻、高頻信號放大場景。
共集電極（射極跟隨器 / CC）
集電極公共接地，輸入阻抗高、輸出阻抗低，擅長阻抗隔離與緩沖匹配。
共發射極（CE）電路
發射極公共端，同時具備電壓、電流放大能力，模擬放大、數字驅動電路使用最廣泛。
五、三極管四大實戰應用電路
吃透三區與組態后，可搭建各類成熟硬件電路：
1. 微弱信號放大電路
嚴格滿足發射結正偏、集電結反偏，設定合理靜態工作點，避免波形削波失真，分 NPN、PNP 兩類放大拓撲適配不同供電系統。

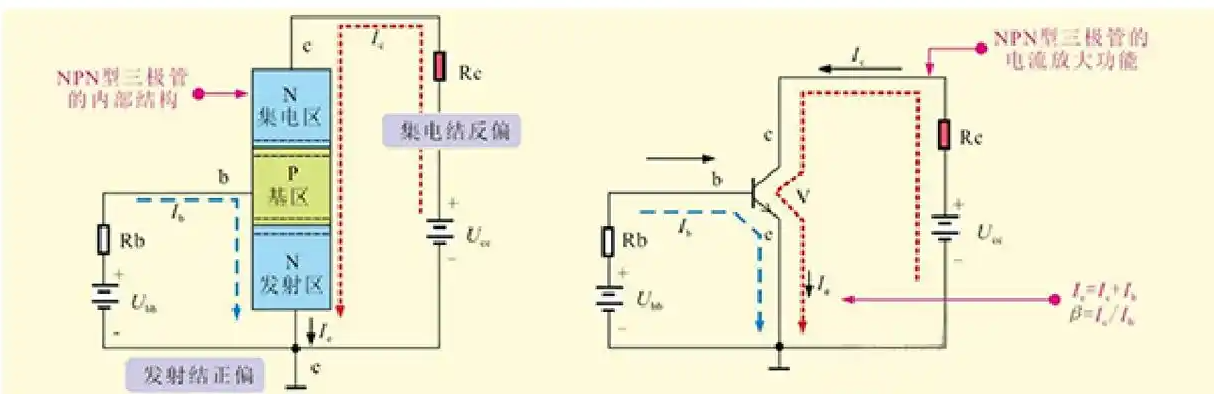

NPN三極管放大電路
NPN三極管放大電路

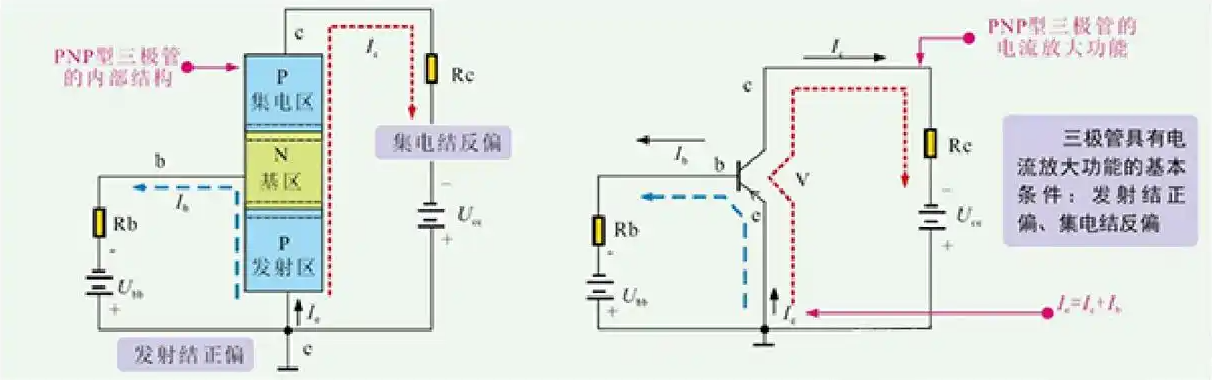

PNP三極管放大電路

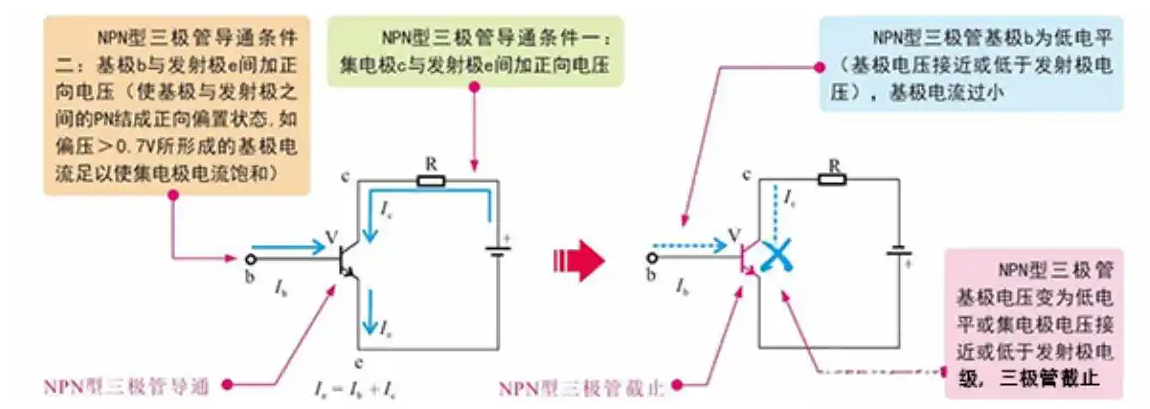

2. 數字無觸點開關
2. 數字無觸點開關
利用截止、飽和兩種極限狀態，單片機 IO 驅動三極管，控制繼電器、蜂鳴器等外設，無機械觸點、切換速度快。
3. 擴流復合電路
小信號三極管搭配大功率 BJT 組成復合管，提升整體電流承載能力，等效大電流開關器件。
4. 衍生模擬電路
兩只三極管串聯替代雙向觸發管；搭配阻容元件搭建振蕩器、電平反相器、分壓式恒壓源等經典模擬拓撲。
六、結尾總結
晶體管相關設計不能只靠背符號、記公式，所有失真、過熱、炸管故障，本質都是載流運動與 PN 結偏置狀態失控。從貼片小信號管到大功率功率管，底層邏輯都是依靠基極電流調控回路電荷流量。
調試測量波形時，不要只讀取電壓數值，同步理清電子、空穴的流動路徑，才算真正掌握三極管底層設計邏輯，規避量產各類硬件故障。
