在電子工程圈，有一種心照不宣的默契：數字電路是邏輯的藝術，而模擬電路設計，往往被戲稱為“電子玄學” 。很多老工程師甚至會用一個代號“FM”來形容它，這代表著一種類似“魔法”般難以捉摸的特性 。

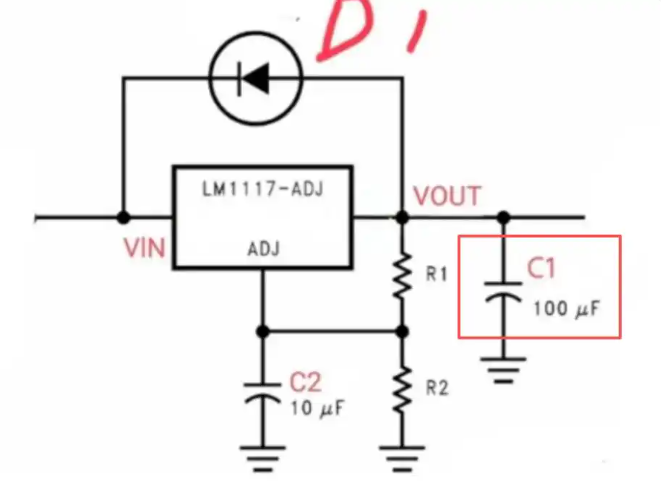

拿經典的LM1117穩壓電路來說，很多新人剛入行拿到原理圖，看到輸入VIN和輸出VOUT之間并聯了一個反向二極管（陰極接輸入，陽極接輸出），第一反應往往是：正常工作時它明明不導通，這不是白費BOM成本嗎？
為什么新人畫的板子容易“炸機”？因為書本里的世界是理想的，而真實的物理世界充滿了不可控的變數 。如果你看不透以下這三層“真相”，你的板子隨時會在客戶手里冒煙 。
第一：理想模型的“陷阱”，你以為的單行道，其實暗藏回馬槍
學校教材為了講原理，通常會把模型理想化 。在書本的靜態原理中，輸入電壓永遠穩穩地高于輸出電壓，電流就像單行道一樣乖乖從VIN流向VOUT。
但教科書教的是靜態原理，而工程面對的是動態失穩 ！
在真實的物理世界里，設備可能會突然斷電，或者輸入端意外短路。此時，VIN的電壓瞬間跌落至零。但是，為了穩壓，你的VOUT端通常掛著一個100μF的巨大濾波電容。電容里的電量根本來不及釋放，直接導致輸出端電壓瞬間反超輸入端。原本的“單行道”瞬間變成了高壓倒灌的“決堤口”。
第二：看不見的“隱形元件”，才是魔鬼
如果你以為搞懂了外部走線就萬事大吉，那你就大錯特錯了。很多時候，看不見的“隱形元件”，才是魔鬼 。
在LM1117這顆芯片的內部硅片架構中，藏著一個固有的寄生“體二極管”。正常情況下它毫無存在感。但當上述的“電壓倒掛”發生時，輸出端大電容里積蓄的狂暴電荷，會瞬間順著這個脆弱的內部體二極管瘋狂倒灌。
這種瞬間的巨大反向電流，輕則讓芯片的長期可靠性大打折扣，重則直接把內部精密電路燒穿，讓系統當場暴斃。
第三：工程直覺與物理防御的“極限博弈”
這時候，我們在外部“反向”并聯的這個二極管D1，就成了真正的救命稻草。
它其實是一個極低阻抗的旁路泄放通道。當反向壓差形成時，外部這個強壯的二極管會搶先導通，把絕大部分致命的反向電流強行引走，死死護住芯片內部嬌弱的體二極管。這就是硬件設計中的“棄車保帥”。
而且，大牛們選這個管子極其講究：便宜皮實的1N4007能扛1A電流；追求極速響應的選1N4148；而真正對安全性要求極高的板子，會直接上肖特基二極管（如1N5819），利用其極低的正向壓降搶占導通先機。
所以，當大佬們說模擬電路是“玄學”時，這并不是故弄玄虛 。
加一個看似無用的反向二極管，這是一種對物理極限的敬畏：我們的模型是簡化的，忽略了很多細節，而物理世界是復雜的 。真正的硬件大神，不是書本理論背得有多熟，而是擁有無數次排雷磨練出的工程直覺 。
