你的電路板是不是經常遇到這種玄學問題：在實驗室跑得好好的，一投入量產，或者遇到設備老化，信號就開始丟幀、誤觸發？你查了電源、查了走線，最后發現——居然是那顆幾分錢的光耦出了問題！
很多新手畫隔離電路，限流電阻隨便抄個1K或者4.7K就直接上電測試了。殊不知，不看數據手冊的“盲猜式”設計，就是在給產品埋雷。今天，咱們就以最經典的PC817為例，用頂級硬件工程師的視角，把光耦器件的電路與參數計算扒個底朝天 ！準備好腦暴，干貨正式開始。
第一道坎：別把LED不當二極管，左側限流的“生死線”到底在哪？
我們先來看最經典的光耦應用拓?fù)?。這是我們常用的光耦器件以及它的連接方式 ：
絕大多數人一上來就死盯右側的三極管，大錯特錯！左側的限流電阻 R1 才是我們首要考慮的核心 。這個電阻選多大，不僅決定了電路能不能工作，更決定了器件的壽命：
下限（不能太?。?電流最小值必須確保能讓內部的LED保持在發光狀態 。
上限（不能太大）： 電流最大值有兩個剛性約束。一是絕對不能讓大電流把LED燒壞了；二是LED的負極端通常是接在單片機（MCU）的 I/O 口上的，所以必須評估單片機引腳灌入電流的最大承受值 。

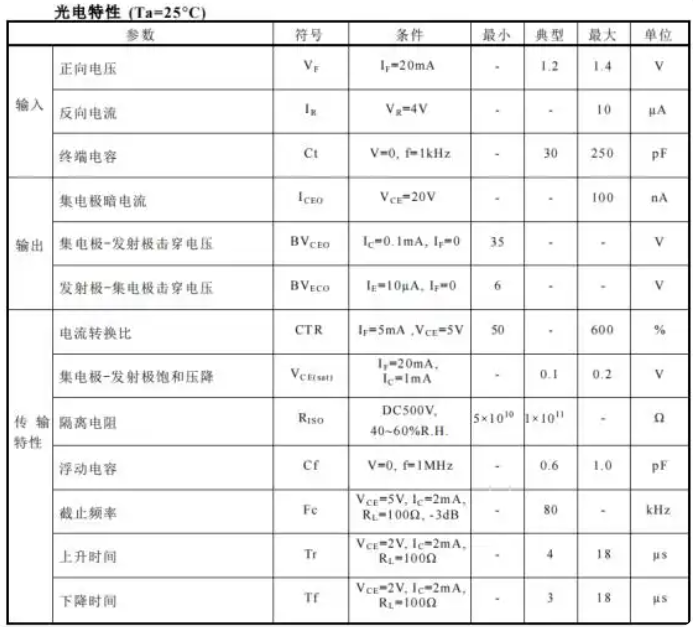

那么極限到底在哪？翻開數據手冊的電氣規格表：

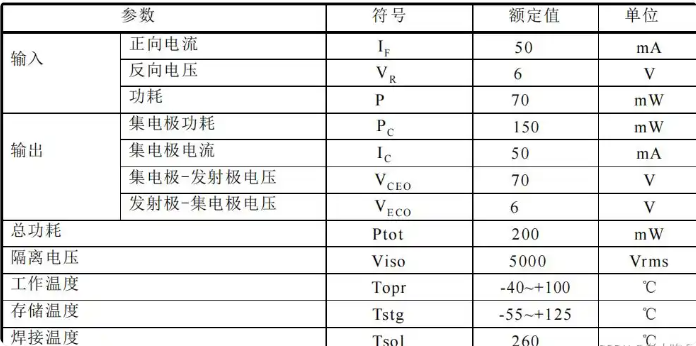

從規格列表中可以清晰地查到，輸入端LED允許的最大正向電流是50毫安 。如果超了，這顆芯片就直接報廢。但在實際的穩態設計中，一般做普通的LED發光，讓工作電流保持在4毫安到5毫安就足夠完美了 。
實戰計算開始： 查閱參數可知，發光二極管的正向?qū)▔航狄话銥?.2伏 。假設我們系統左側供電的電源電壓為3.3V 。 為了達到4mA的目標工作電流，我們列出算式： (3.3 - 1.2) / 4 = 0.525
計算結果是 0.525kΩ（即525Ω）。但在實際的BOM表里，實際上沒有525歐的標準電阻 。因此，我們基于就近原則，直接采用常規的510歐電阻 。用510Ω反推，最終流過發光二極管的實際電流約為4.1mA 。既留足了裕量，又避開了MCU的灌電流極限。
第二道坎：讀懂光耦的“靈魂密碼”——CTR（電流轉換比）
搞定了左邊，右邊怎么動作？這就必須吃透光耦設計里最具技術含量的概念：**電流轉換比（CTR）**的意義 。
光耦本質上是一個“光控電流源”，左側發光二極管的發光強度，直接影響并決定了右側三極管的導通能力 。它們之間的核心數學關系為： $I_C = N \times I_F$ (注：公式中，$I_C$ 代表光耦三極管端集電極電流，$N$ 代表 CTR 的比值，$I_F$ 代表發光二極管的電流值 ）
想要系統穩定，你必須去查閱最關鍵的 CTR 曲線圖。最小值是怎么看呢？我們?cè)倏纯磾?shù)據手冊 ：

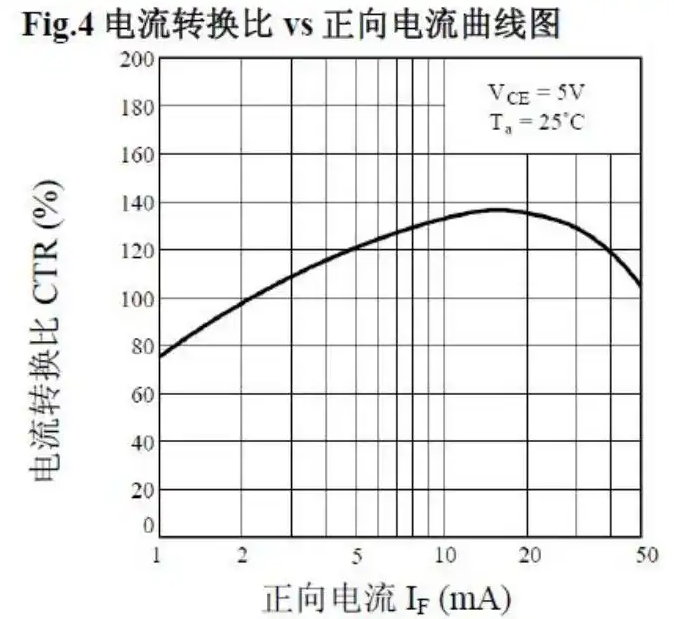

細看電流轉換比 CTR 曲線，從這幅圖可以看出，當最小發光電流為1mA時，對應的轉換比接近80% 。
回到我們剛才的實戰案例：確定R1電阻值計算后，我們左側的實際輸入電流是 4.1mA 。 接著，我們來計算它的 CTR 值 。從第三幅圖（CTR曲線）中可以看出，4毫安對應的傳輸比約為110% 。 帶入我們的核心公式 $I_C = N \times I_F$ 可得： 4.1 × 1.1 = 4.5mA
深度解析： 這個算出來的4.5毫安到底是什么意思呢 ？它的物理意義是：如果光耦右側處于裸接電源的狀態，它流過的電流極限值為4.5毫安 。但在實際電路板上，右側一定會接上拉電阻或其他負載。如果接了其他電阻或二極管，電流數值就會隨之改變 。這就引出了我們的最后一步。
第三道坎：輸出端阻抗匹配，如何讓三極管干脆利落地導通？
為了讓后級電路（如右側的單片機或邏輯門）讀取到清晰的高低電平，光耦右側的三極管必須進入深度飽和狀態。

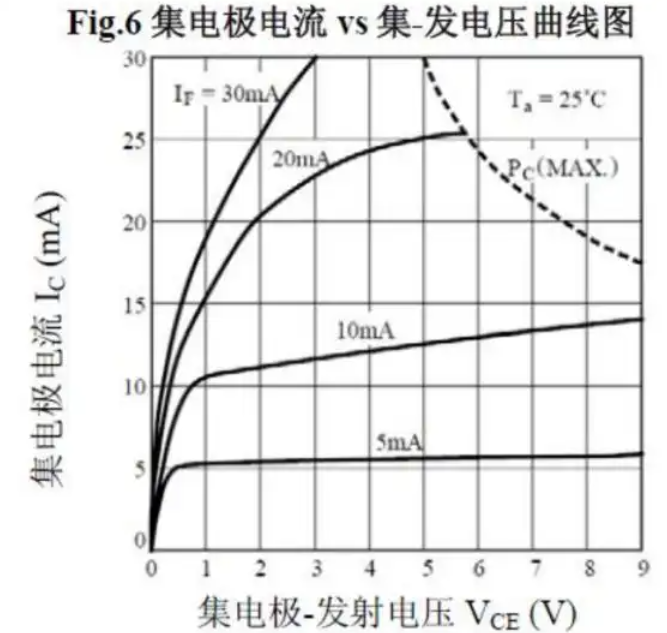

對照上圖，既然我們剛才算出的可用電流是4.5mA，所以在看這條曲線時，光耦右側的4.5mA可以參考5mA的那條輸出特征曲線 。
右側電阻到底是如何算的？ 我們要結合實際電路拓?fù)溥M(jìn)行推導：
常規單電阻負載： 通常情況下，三極管飽和導通時的壓降約為0.3伏 。以右側接 5V 供電為例，電阻兩端分得的電壓為 4.7V，可算出對應流過的電流值為4.3mA 。這個值小于我們提供的4.5mA驅動能力，三極管能可靠飽和！?
復雜串聯負載： 假設你的電路是 5伏電源再連接二極管接到三極管的集電極 。那么此時電阻上的電壓計算變?yōu)椋?5.5 - 1.5) = 3.5伏 。對應的電流值為4.5mA 。
總結
看完這套完整的參數推演，你還會覺得光耦設計只是隨便貼個電阻的事嗎？ 從評估引腳電流下限以保持LED發光，到依據 4.1mA 查表得出 110% 的 CTR ；再算出 4.5mA 閾值，最后精準匹配右側 4.3mA 的負載電流 ……這才是真正的工程思維！
