做便攜電源、鋰電池整機開發的工程師大多踩過電源控制故障：外接設備瞬間器件燒毀、設備靜置幾天電池電量耗盡。
很多新人設計供電開關時，直接用單片機 IO 單控一顆 MOS 管，看似簡潔，實際量產會出現持續漏電、無法完全關斷、高壓倒灌炸板等一系列問題。而成熟消費類、工業設備普遍采用NMOS 驅動 PMOS雙管組合負載開關，這套拓撲并非多余設計，是無數調試故障總結出的標準化可靠方案，下面逐層拆解設計底層邏輯與配套阻容電阻作用。
很多新人設計供電開關時，直接用單片機 IO 單控一顆 MOS 管，看似簡潔，實際量產會出現持續漏電、無法完全關斷、高壓倒灌炸板等一系列問題。而成熟消費類、工業設備普遍采用NMOS 驅動 PMOS雙管組合負載開關，這套拓撲并非多余設計，是無數調試故障總結出的標準化可靠方案，下面逐層拆解設計底層邏輯與配套阻容電阻作用。
一、單 MOS 高邊開關兩大致命設計短板
很多人想單獨用 NMOS 或 PMOS 做電源正極通斷，都會受柵極驅動電壓約束，存在無法根治的硬傷：
單顆 NMOS 做高端電源開關
NMOS 導通硬性條件為VGS>V GS(th)，柵極電位必須顯著高于源極。若把 NMOS 布置在電池正極通路，導通后源極電位等于電池母線電壓，單片機 IO 輸出電平遠低于電池電壓，想要滿足導通壓差，必須額外增加自舉、電荷泵升壓電路，硬件成本與布線復雜度大幅提升，得不償失。
單顆 PMOS 直接由 MCU 引腳驅動
PMOS 導通條件是柵極電位低于源極形成負壓差。常見主控 IO 輸出僅 1.8V/3.3V，而鋰電池電壓可達 4.2V、8.4V、12V。當 MCU 輸出高電平試圖關斷 PMOS 時，柵源壓差VGS =3.3V−12V=−8.7V，器件持續維持導通狀態，回路產生微安級持續漏電流，設備靜置耗電嚴重。
因此新增下級 NMOS 作為電平轉換緩沖單元，承接 MCU 邏輯電平，完成高低電位轉換，解決單管驅動電壓不匹配的核心矛盾。

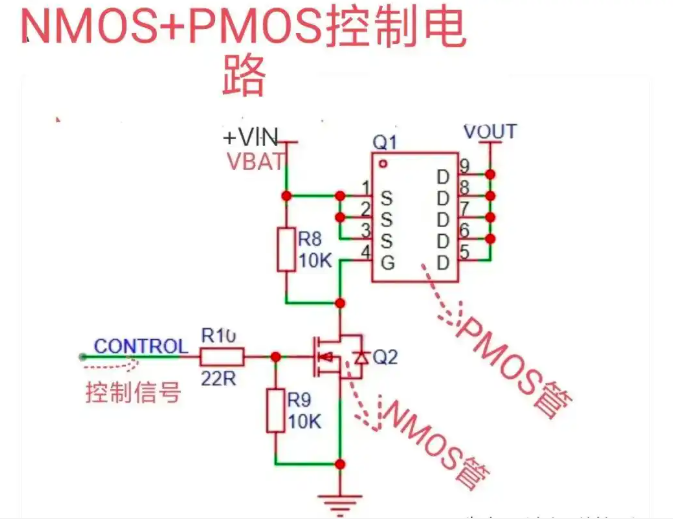

二、雙管組合導通 / 關斷完整工作邏輯，外圍電阻各司其職
整套電路的上拉、下拉、限流電阻都具備不可替代的防護功能，絕非隨意選配阻值：
1. 關斷狀態：徹底切斷回路，極小靜態漏電流
MCU 控制引腳輸出 0V 低電平，下級驅動 NMOS 完全截止。此時 PMOS 柵極存在浮空風險，搭配 10k~100k 上拉電阻，將 PMOS 柵極電位拉至與電池輸入 VIN 完全相等，VGS=0V，PMOS 可靠關斷，整機待機漏電流僅微安級別，杜絕電池無故耗電。
2. 導通狀態：穩定開啟主功率通路
MCU 輸出 3.3V 高電平，NMOS 柵極獲得驅動電壓導通，直接把 PMOS 柵極電位拉至地，柵源形成大負壓差，PMOS 飽和導通，負載穩定供電。
配套電阻功能拆解：
柵下拉電阻 R9（10k）：單片機上電初期引腳電平不定，該電阻強制維持 NMOS 關斷，避免開機瞬間誤輸出，防止后級上電沖擊、過流損壞；
柵極限流電阻 R10（22Ω）：限制 MOS 結電容充電瞬時尖峰電流，保護 MCU IO 端口；同時放緩開關轉換速率，抑制高速切換產生 dv/dt，降低 EMI 電磁輻射干擾。
三、PMOS 天然寄生二極管，實現輸出高壓防倒灌保護
這是單 NMOS 拓撲無法實現的獨有防護優勢，也是戶外、多接口設備剛需設計：
PMOS 標準接線為源極 S 接電池輸入端，漏極 D 接負載輸出端，器件內部寄生體二極管導通方向為 D→S。若外接設備、后端大容量電容放電造成 VOUT 電壓高于 VIN，二極管反向截止，從物理層面阻斷高壓倒灌電流，避免電池異常充電、前級芯片燒毀。
如果此處替換為 NMOS 高邊開關，寄生二極管正向導通方向與倒灌通路重合，無論開關是否關斷，高壓都會反向流入電池，存在起火、器件損毀隱患。
文末工程總結
不存在憑空出現的硬件設計 “巧思”，雙 MOS 負載開關里每一顆晶體管、每一顆電阻，都是工程師應對誤導通、靜態漏電、高壓倒灌、EMI 干擾等量產故障積累的實戰方案。單純追求極簡單管電路會忽視半導體物理約束，在電池供電、多接口外接設備等嚴苛工況下極易失效。設計電源控制回路時，完整配齊驅動管、上下拉、限流防護元件，才能兼顧穩定性與長期使用安全性。
