各位硬件兄弟，你有沒有經歷過這種絕望時刻：板子上電，剛一跑重載，伴隨著一聲清脆的異響，主板上直接冒出一縷刺鼻的青煙？
當我們發現單顆MOS管的電流或功耗根本無法滿足硬核的設計要求時 ，為了滿足超高電流或更大功率輸出的設計需求 ，所有人的第一反應都是：并聯！通過多個小管子組合并聯，不僅能達到降低成本的目的，還能暴力超越單管的物理極限 。
這聽起來像是一道簡單的“1+1=2”加法題，但為什么實操起來一上電就“炸機”？老手今天帶你扒開MOS管并聯的底層邏輯。要讓并聯的MOS管穩如泰山地工作，以下這幾個生死攸關的關鍵點必須注意 ！
第一關：靜態導通的“溫柔陷阱” 先給大家吃顆定心丸，MOS管在導通均流上是非常給力的 。這得益于它們天生具備一種物理特性：正溫度系數 。這意味著只要管子發熱、溫度升高，它的導通電阻就會跟著增大 。 在并聯電路中，這簡直是神級輔助！哪個管子搶的電流多、發熱快，它的電阻就會飆升，從而逼著電流乖乖分流給其他冷一點的管子，這讓它們在并聯時有自動均流的趨勢，是天然的有利條件 。但這只是靜態的“歲月靜好”，真正要命的在后面。
第二關：動態開關的“納秒級絞肉機”（核心難點） 別被靜態的穩定騙了！在極速的高頻開關瞬間，開關均流才是真正的核心難點 ！ 你要知道，這世界上絕對沒有參數完全一致的兩顆MOS管。在高速開關時，由于器件本身的柵極電荷（Qg）、導通電阻和寄生電感等參數存在差異，哪怕只是皮法（pF）或納亨（nH）級的微小不同，都會導致開通和關斷速度不一致 。 這會造成什么毀滅性的后果？那個動作最快的管子可能會瞬間承受幾乎所有電流 ！它就像戰場上沖在最前面的“出頭鳥”，要么被恐怖的浪涌電流生生憋死，要么因電壓尖峰過高而燒毀 。
第三關：龐大電容帶來的“驅動饑渴癥” 多管并聯不是沒有代價的，并聯會增大整體的輸入電容（Ciss） 。 這時候，對你的前級驅動能力提出了嚴苛的考驗 。你的驅動電路必須像一臺大馬力發動機，能提供足夠大的峰值電流，來快速完成充放電 。如果驅動軟弱無力，MOS管就會長時間停留在放大區，開關速度會變慢 ，隨之而來的就是呈指數級暴增的開關損耗，不炸機才怪！
第四關：布局走線的“絕對對稱美學” 哪怕你的原理圖畫得再漂亮，如果在PCB畫板時瞎走線，一樣前功盡棄！ 為了讓均流效果最好，電路布局應盡量對稱 。你必須像強迫癥一樣，確保各MOS管的驅動回路和功率回路的寄生參數一致 。不僅如此，每個MOS管的柵極最好串聯一個小電阻，千萬別為了省一毛錢BOM成本把它去掉，它是用來抑制寄生振蕩的保命符 。

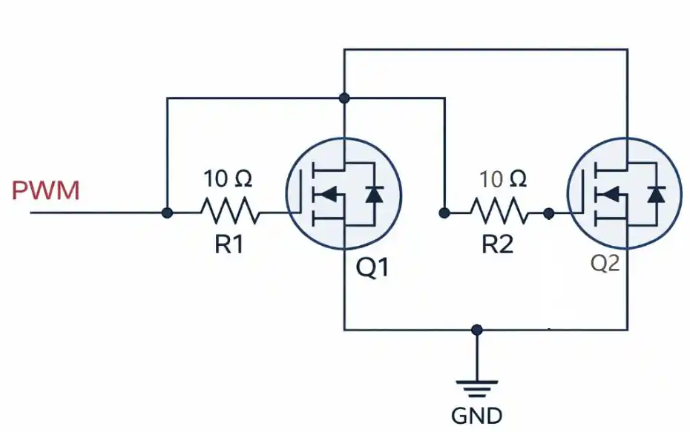

大家來看看這張經典的頂級并聯架構圖 ：

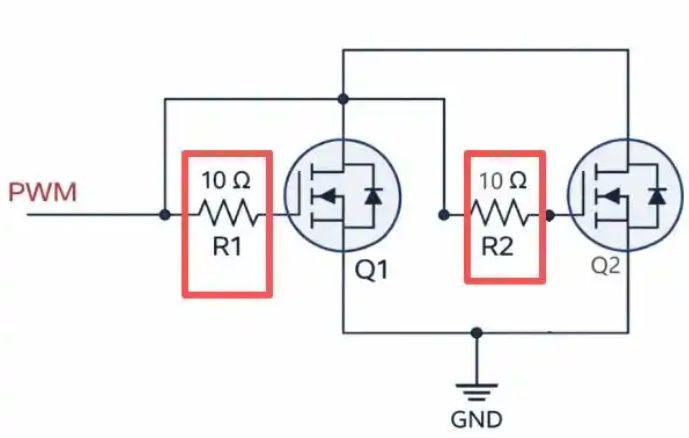

在這個電路中，Q1、Q2為并聯N型MOS管，PWM為驅動脈沖 。仔細看柵極前方的設計，R1、R2為其柵極驅動小電阻 ——這就是我剛才說的防振蕩神器！
第五關：同呼吸共命運的“熱管理” 最后，千萬別忽略了熱管理 ！各管子間的溫差不宜過大，否則會造成熱失衡 。最簡單粗暴的解決辦法就是：它們通常會被緊密安裝在同一塊散熱器上，做到真正的物理同溫，共擔風雨 。
核心總結：成敗皆在“同步” 說到底，在硬件設計的世界里，并聯的關鍵在于“同步” ！無論是前級的驅動設計還是后端的布局走線，如果驅動或布局不當，反而容易損壞器件 。敬畏物理規律，死磕細節參數，你的板子才能百煉成鋼！
