MOS管莫名其妙炸機？其實是你根本沒搞懂怎么“秒開秒關”
做硬件研發的兄弟們肯定經歷過這種絕望：明明電路原理圖畫得天衣無縫，一上電測試，MOS管不是燙得能煎雞蛋，就是直接“啪”的一聲給你放個煙花。這時候你是不是總懷疑自己買到了假管子？
做硬件研發的兄弟們肯定經歷過這種絕望：明明電路原理圖畫得天衣無縫，一上電測試，MOS管不是燙得能煎雞蛋，就是直接“啪”的一聲給你放個煙花。這時候你是不是總懷疑自己買到了假管子？
其實，作為一名在硬件坑里摸爬滾打多年的老兵，我必須要告訴你：很多時候不是管子的問題，而是你的驅動電路根本沒有讓MOS管實現真正的“快速開啟和關閉”！
今天咱們就扒一扒底，看看頂級硬件工程師是怎么玩轉MOS管驅動的。
一、 別被“電壓驅動”騙了，結電容才是幕后黑手
教科書上都說，MOSFET是典型的電壓驅動型器件，不需要驅動電流就能工作 。這話對，但只對了一半。 在真實的物理世界里，MOS管的柵極（G極）和源極（S極）之間，暗藏著一個致命的物理寄生參數——結電容 。正是這個看不見摸不著的電容，讓本來簡單的驅動設計變成了“玄學” 。
二、 天下武功唯快不破：瞬間大電流才是王道
在開關電源的設計法則里，如果不去苛求紋波、EMI和沖擊電流，MOS管的開關速度絕對是越快越好 。為什么？因為開關切換的時間越短，管子在開關瞬間產生的損耗就越小 。你要知道，開關損耗往往占據了整個電源總損耗的大頭，驅動電路拉胯，電源效率直接探底 。
那怎么才能快？核心秘訣就一句話：在最短的時間內，把GS兩端的電壓從0V硬拽到開啟電壓，或者從開啟電壓瞬間泄放到0V 。 而要快速充滿或放干這個結電容，你的驅動電路必須能提供極其狂暴的瞬間驅動電流 ！很多新手喜歡用PWM芯片的引腳直接去推MOS管，或者隨便搭個三極管放大電路去推，這種做法在瞬間電流輸出能力上存在致命缺陷 。

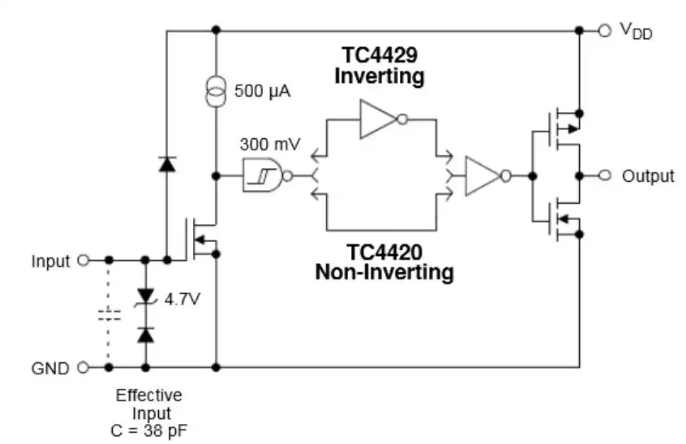

專業的事情要交給專業的芯片去做。像TC4420這種專用的MOSFET驅動芯片，不僅能完美兼容TTL電平輸入，其內部結構更是專為了輸出龐大的瞬間電流而設計的 。
三、 驅動設計的“保命三件套”與PCB玄學
選對了驅動芯片就萬事大吉了？錯！PCB板上的寄生參數隨時準備教你做人。
PCB走線天生帶有寄生電感，當這個電感和MOS管的結電容相遇，就組成了一個天然的LC振蕩電路 。如果你頭鐵，把驅動芯片直接連到MOS管柵極，PWM波在上升沿和下降沿會激發出劇烈的震蕩，這會導致MOS管瞬間發熱甚至當場爆炸 。
怎么破局？記住這“保命三件套”：
降Q值電阻： 在G極串聯一個大約10歐姆的電阻，能有效壓低LC振蕩的Q值，讓致命的震蕩快速衰減 。
抗干擾下拉： MOS管柵極阻抗極高，微小的靜電或空間干擾都能讓它誤導通 。在G和S極之間并聯一個10K的電阻，拉低輸入阻抗，能省去很多靈異bug 。
終極保鏢TVS： 功率主回路上的雜亂干擾極易耦合產生瞬間高壓，直接擊穿管子 。在GS兩端并聯一顆18V左右的TVS（瞬態抑制二極管），它反應極快，瞬間能抗下幾百甚至上千瓦的沖擊功率，專吃各種脈沖干擾 。

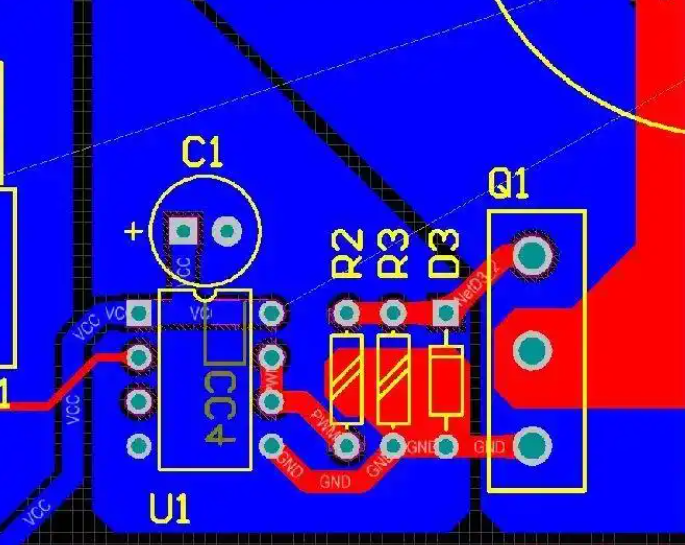

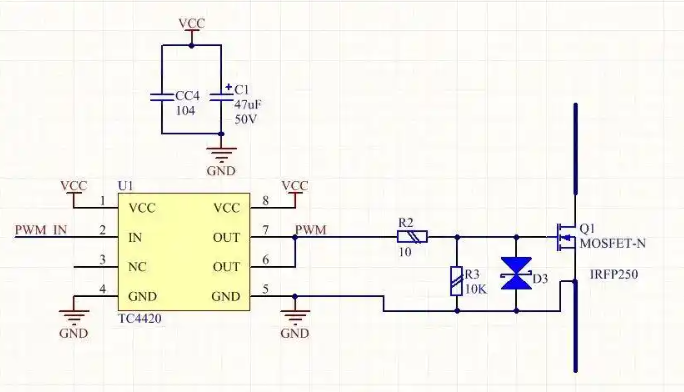

參考下圖這套標準打法，能讓你避開99%的坑 。
另外，布線（Layout）才是展現工程師功底的地方。MOS管驅動的電流環路面積必須卡到最小，不然它就是一個完美的EMI接收天線 。并且，驅動芯片的旁路電容必須“貼臉輸出”，盡可能靠近芯片的VCC和GND引腳 。一旦走線太長，寄生電感會像掐住了芯片的脖子一樣，把瞬間輸出電流給憋死 。
四、 示波器里的“生死局”：波形會說話
電路調得好不好，不要看療效，看波形。學會看MOS管的驅動波形，是你進階高手的必經之路 。
死亡正弦波（核爆預警） 如果你抓到這種圓潤的波形，趕緊斷電 ！這意味著管子長時間處于極度耗能的線性區，損耗拉滿 。這通常是布線太長、寄生電感太大導致的，調柵極電阻已經沒用了，乖乖去重新畫板子吧 。
2. 毀容方波（高頻振鈴） 上升和下降沿瘋狂震蕩，管子同樣很容易被帶進線性區而暴斃 。病因和上面類似，依然是PCB布線留下的禍根 。
肥豬波 / 假正弦的三角波（阻抗失配） 波形又胖又圓，邊沿爬升極其緩慢 。這是典型的“小馬拉大車”——要么是驅動芯片能力太弱，要么是你串聯的柵極電阻太大了 。遇到這種超大阻抗導致的“必殺波”，果斷換大電流驅動IC，同時把柵極阻值往下調 。
完美方波（教科書級別） 這才是我們追求的終極形態：高低電平涇渭分明，邊沿極其陡峭，意味著極快的開關速度和極小的損耗 。即使帶有一點點極其輕微的震蕩也是完全可以接受的，管子絕對安全 。如果你有強迫癥，稍微調大一點點柵極電阻就能抹平它 。
