不少硬件工程師都碰到過離譜調試故障：為保護高精度運算放大器，在前端搭配 7805 類 LDO 與二極管搭建過壓鉗位電路，上電瞬間整套 5V 總線所有芯片集體擊穿燒毀。這類事故根源不在保護元件選型，而是多數人忽略了共集電極射極跟隨器、互補推挽輸出的電流傳輸?shù)讓犹匦裕旅嬷饘硬鸾夤收铣梢蚺c電路底層邏輯。
一、被低估的射極跟隨器：不止緩沖，更是電流放大隔離單元
多數學習者僅記住射極跟隨器（共集放大電路）基礎結論：輸入阻抗高、輸出阻抗低、電壓增益近似 1。但在工程實操中，它核心價值是電流放大與阻抗隔離，這也是大量低成本穩壓、信號調理電路的核心基礎。
信號從三極管基極輸入、發射極輸出，傳輸過程會固定產生 0.7V 左右 PN 結正向壓降，同時輸出電流會放大 β 倍，僅依靠微小基極控制電流就能驅動大功率負載。
經典低成本應用方案

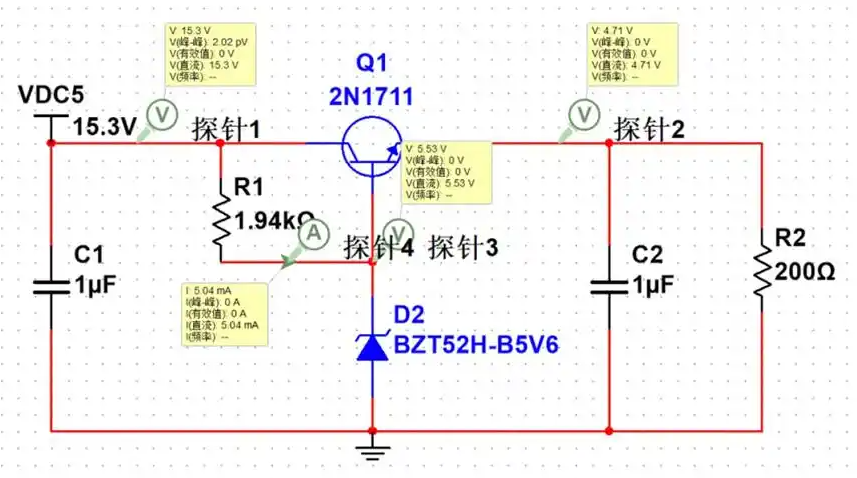

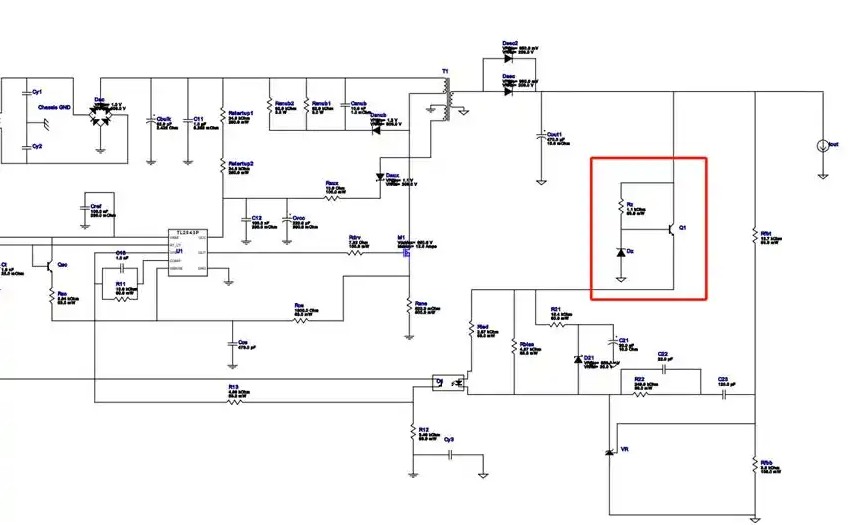

副邊簡易穩壓：穩壓管搭配單三極管組成無源穩壓器，輸出電壓公式VOUT=VZ−VBE，省去高價專用 LDO，三極管承擔擴流任務；

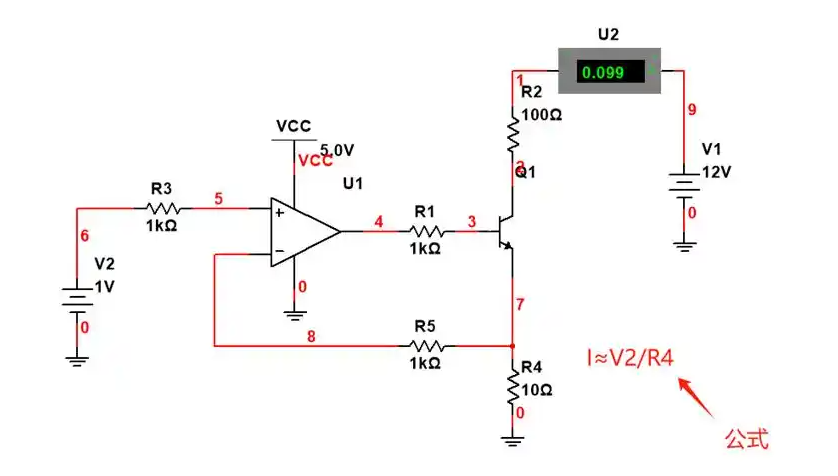

運放擴流恒流源：運放負責高精度電壓閉環控制，射極跟隨器提供大電流輸出能力，兼顧精度與帶載能力；

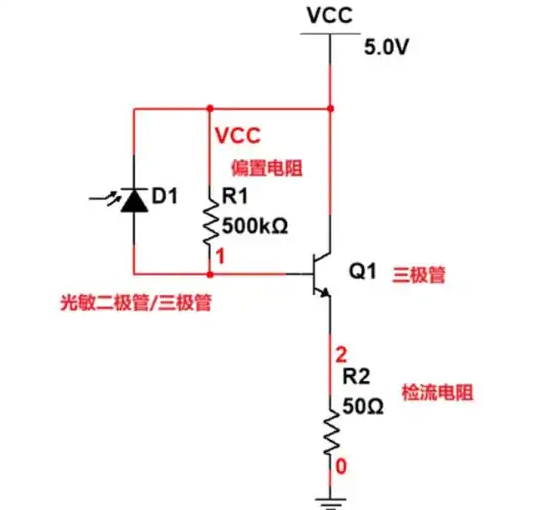

微弱光電信號放大：光電池產生極小電流，經跟隨器放大后達到 ADC 可識別的幅值區間。
二、互補推挽電路交越失真：波形被截斷的核心成因

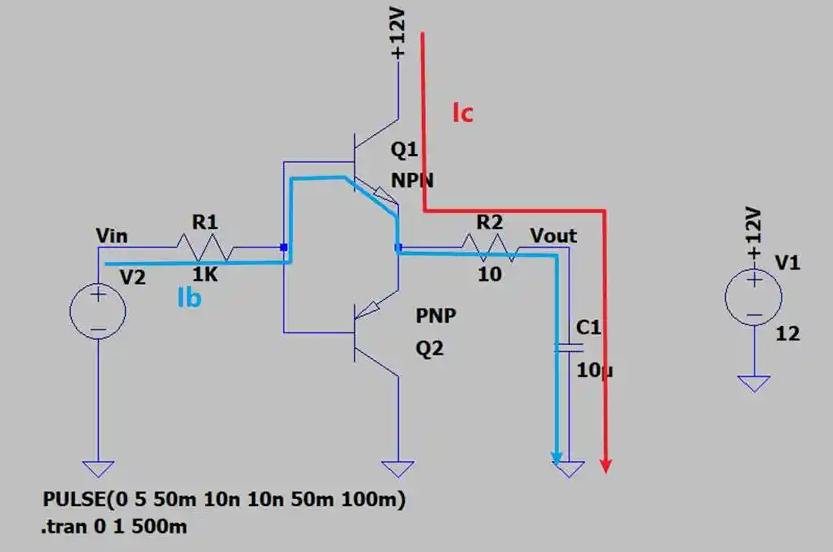

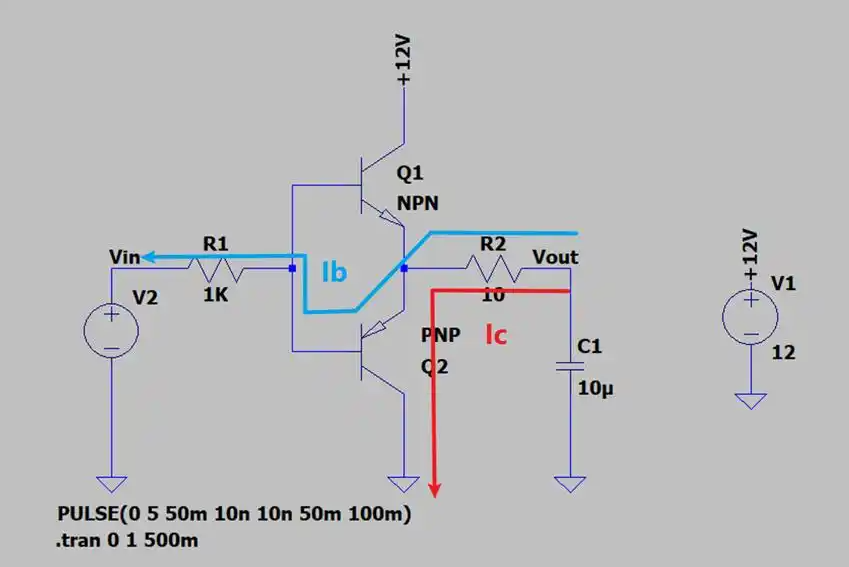

推挽輸出由 NPN 上管、PNP 下管兩組射極跟隨器組合而成，二者分工：NPN 負責向外輸出源電流（Source），PNP 負責吸收灌電流（Sink）。很多新人會誤判輸出波形幅值，舉典型仿真案例：

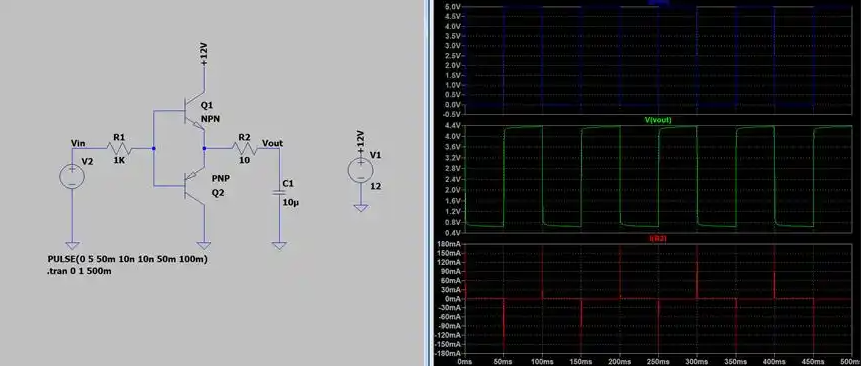

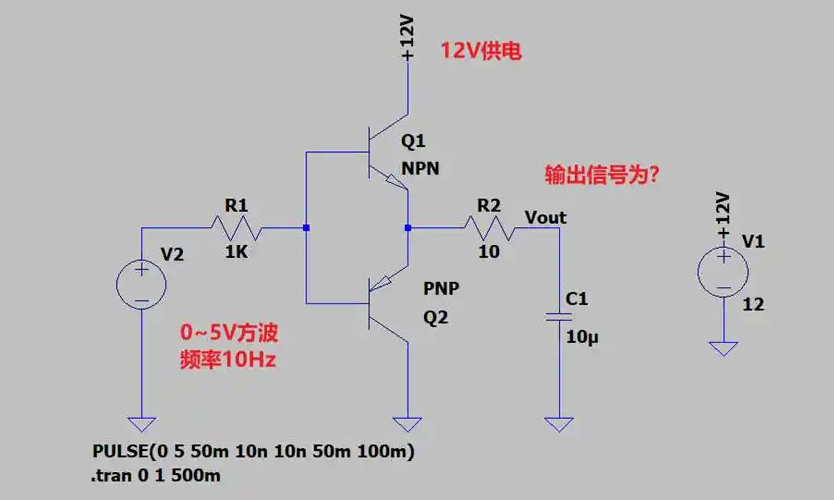

12V 供電推挽電路，輸入 0~5Hz、10Hz 方波，忽略濾波電容時，真實輸出波形區間為 0.7V~4.3V，無法復刻 0~5V 完整輸入。
波形截斷原理
輸入高電平 5V 時，NPN 基極電位 5V，發射極最高只能達到
5V−0.7V=4.3V
，壓差不足 0.7V 后三極管截止，高電平被限制；
輸入低電平 0V 時，PNP 基極電位 0V，發射極最低只能達到
0V+0.7V=0V
，壓差消失后管子關斷，低電平被抬高；
高低電平合計 1.4V 無輸出盲區，也就是模擬電路典型交越失真，會造成信號非線性畸變。
三、整機燒毀核心隱患：單 NPN 跟隨器無反向吸收能力

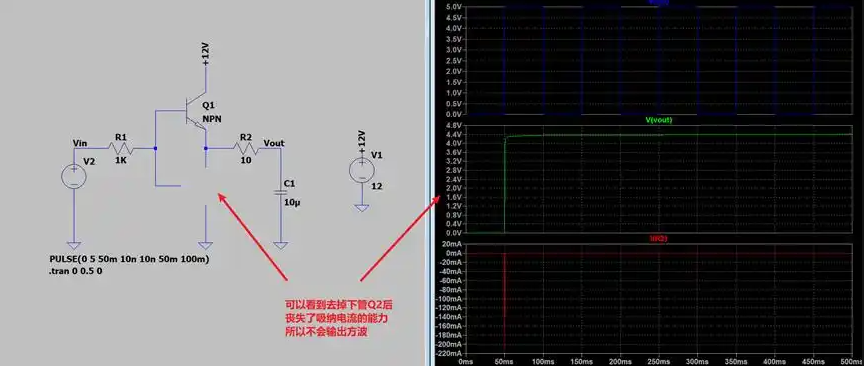

如果移除推挽下管 PNP，僅保留 NPN 射極輸出級，電路會徹底喪失灌電流吸收通道，這也是 LDO 保護電路弄巧成拙的根本原因。

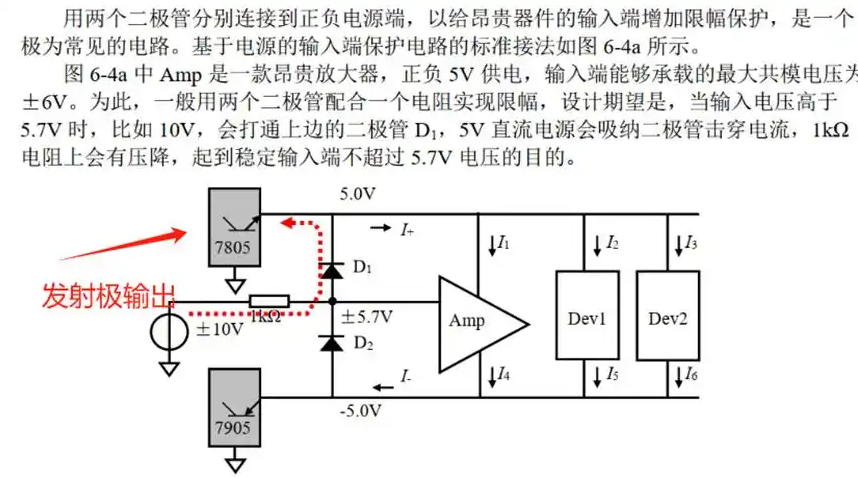

僅 NPN 架構只能向外輸出電流，無法反向吸納負載、外部輸入的高壓回流電荷。市面上 7805 這類傳統線性穩壓器，內部輸出單元均為 NPN 型射極跟隨結構，幾乎無反向電流承載能力。

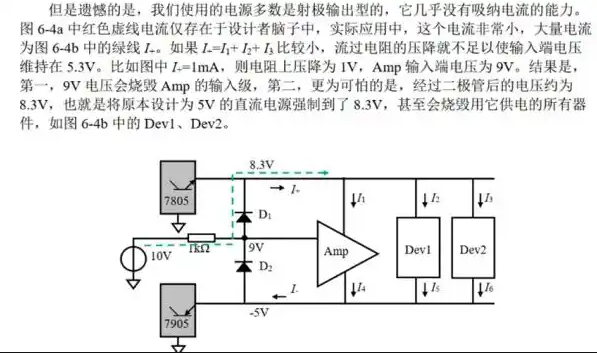

舉典型故障場景：外部出現 10V 過壓脈沖，前端二極管鉗位電路無法疏導反向高壓電流，多余電荷會倒灌抬升整機 5V 母線電壓至 8V 以上，總線上運放、MCU、存儲芯片耐壓全部超標，批量燒毀。
核心區分口訣
NPN 射極輸出：僅能輸出源電流，無法吸收反向灌電流；
PNP 射極輸出：僅能吸收灌電流，無法向外輸出電流。
四、推挽電路優化取舍：驅動電阻對邊沿速度的影響

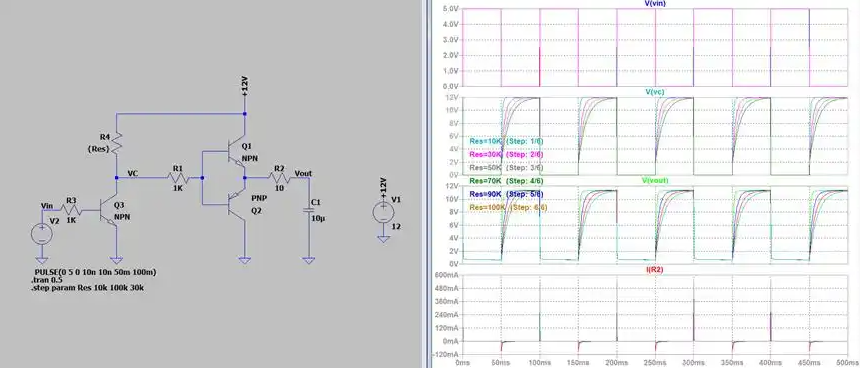

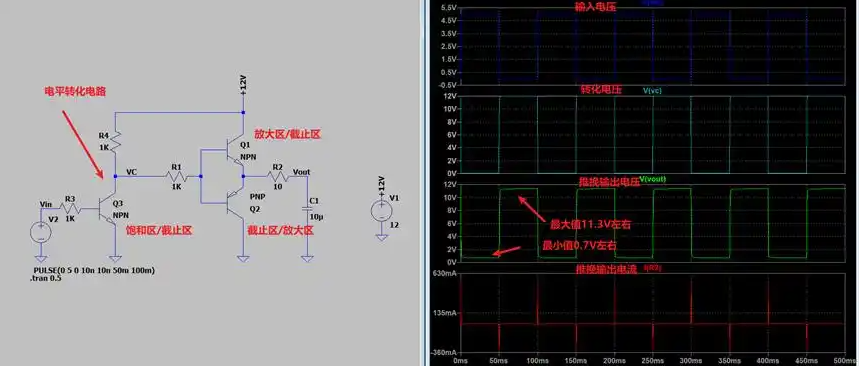

想要消除交越失真、拓展輸出幅值，可在前級增加 NPN 電平轉換電路，但會破壞上下管驅動對稱性。上管導通電流完全依靠基極上拉電阻供給，若為降低靜態功耗選用 100k 超大阻值電阻，基極驅動電流嚴重不足，輸出波形上升沿變得極其平緩，高頻信號會直接失真失效。電路設計必須在靜態功耗、開關響應速度之間做平衡取舍。
結尾工程總結
硬件設計不能單純照搬現成參考電路，只看表面拓撲極易忽略電流流向、PN 結壓降、器件輸出級架構等底層約束。區分源電流、灌電流的傳輸邏輯，看懂射極跟隨、推挽電路的內在局限，才能設計出真正可靠的過壓、過流防護方案，避免保護電路反而摧毀整機的重大量產事故。
