真正危險的，可能不是漏極電流，而是被忽略的柵源電壓VGS！
電源剛接通，負載電流沒有超標，MOS 管的 VDS 耐壓也留了余量，可器件還是“啪”一下擊穿。問題到底出在哪？很多工程師第一反應是 MOS 管選小了，或者散熱不夠。但在高邊電源開關里，還有一個更隱蔽、也更容易被忽略的風險：過壓保護電路在保護后級負載之前，可能先把 MOS 管自己的柵氧化層推到了極限。
因此，判斷一套過壓保護是否可靠，不能只看“輸入超過多少伏會關斷”，還要同時檢查三個邊界：輸入端的最高電壓、MOS 管的 VGS 絕對最大額定值，以及浪涌期間器件需要承受的瞬態能量。
一、最常見的過壓切斷電路，邏輯看起來沒有問題
圖 1 基礎型過壓切斷電路
這套電路使用穩壓二極管檢測輸入電壓，再通過三極管控制高邊 P 溝道 MOS 管。輸入電壓處于正常范圍時，穩壓二極管沒有進入明顯擊穿區，三極管保持截止，R3 將 MOS 管柵極拉向電源負端。此時源極位于輸入正端，柵極電位更低，VGS 為負值，P-MOS 導通，負載正常供電。
當輸入電壓升高到檢測閾值以上，穩壓二極管開始導通，三極管獲得基極電流并進入導通狀態，將 MOS 管柵極拉回源極附近。此時 VGS≈0，P-MOS 截止，電源通路被切斷。從功能邏輯上看，這個過程完整實現了“正常導通、過壓關斷”。
二、致命盲區：正常導通時，VGS 可能直接等于輸入電壓
在圖 1 中，只要三極管截止，MOS 管柵極就會被 R3 拉到接近電源負端，而源極仍連接輸入正端。于是柵源電壓的絕對值近似為：|VGS|≈VIN。
這意味著，輸入電壓越高，施加在 MOS 管柵氧化層兩端的電場就越強。很多功率 MOS 管的 VGS 絕對最大額定值只有 ±20 V 左右；即便漏源耐壓是 60 V、100 V，柵極也未必能承受同樣的電壓。漏源耐壓高，不代表柵源耐壓也高。
更容易誤判的是 VGS(th)。它只是器件在很小測試電流下“剛開始形成溝道”的門檻，并不是推薦驅動電壓，更不是允許施加的最大柵壓。設計時真正需要同時查看的是：VGS(th)、指定 VGS 下的 RDS(on)，以及 VGS 的 Absolute Maximum Rating。
舉例來說，若系統標稱 24 V，輸入線上還可能疊加插拔尖峰、線束感應或適配器回彈，那么圖 1 的 MOS 管即使尚未等到過壓檢測動作，柵源之間也可能已經超過額定值。柵氧化層一旦發生局部擊穿，常見結果不是“輕微性能下降”，而是柵極漏電增大、器件誤導通，最終形成持續發熱甚至短路燒毀。
三、真正更穩妥的方案：把“檢測過壓”和“保護柵極”分開

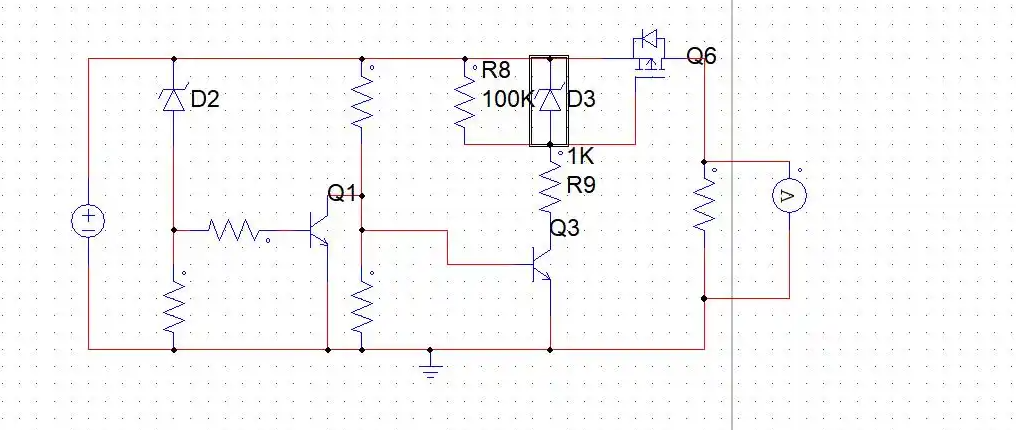

圖 2 增加柵源鉗位與兩級三極管控制的改進電路
改進電路的關鍵，不只是多加了一只三極管，而是把整個功能拆成了兩條鏈路：D2 與 Q1 負責判斷輸入是否過壓；Q3、R8、R9 負責驅動 MOS 管；D3 則專門限制 MOS 管的柵源電壓。
輸入正常時，D2 不導通，Q1 截止，Q3 獲得偏置后導通，將 MOS 管柵極向低電位拉動。R8 與 R9 決定靜態驅動電流和柵極電位，P-MOS 因獲得足夠的負 VGS 而導通。與此同時，若 |VGS| 繼續增大，跨接在柵極與源極之間的 D3 會進入擊穿區，把柵源電壓鉗位在相對安全的范圍內。
當輸入超過設定閾值，D2 導通并推動 Q1 動作，Q1 將 Q3 的控制節點拉低，使 Q3 截止；隨后 MOS 管柵極被 R8 拉回源極電位，VGS 回到接近 0，MOS 管關斷，后級電源被切斷。這樣，即使輸入電壓繼續升高，MOS 管柵極也不再直接承受完整的輸入電壓。
四、把這類電路真正做可靠，還要檢查 5 個細節
1. D3 的鉗位電壓不能憑經驗隨便選：它應低于 MOS 管允許的 VGS 絕對最大值，同時又要高到足以讓 MOS 管獲得較低的 RDS(on)。例如常見 ±20 V 柵極額定的器件，工程上可能考慮 10～15 V 級鉗位，但最終必須以具體器件數據手冊、溫度和公差為準。
2. 過壓閾值不等于穩壓二極管標稱值：實際動作點還會受到三極管 VBE、偏置電阻、穩壓二極管動態電流、器件公差和溫漂影響。若閾值要求準確，必須做最壞情況計算，而不是只寫一個穩壓值就結束。
3. R8、R9 不只決定電壓，還決定速度和功耗：阻值過大，MOS 管關斷可能變慢，在線性區停留時間增加；阻值過小，又會提高靜態功耗和三極管電流。設計目標應在驅動速度、功耗和抗干擾能力之間取得平衡。
4. 臨界點附近要防止反復抖動：如果輸入電壓在閾值附近波動，電路可能快速導通、關斷，MOS 管反復經過線性區。必要時應增加遲滯、濾波或延時，使關斷和恢復閾值分離。
5. 過壓切斷不等于浪涌吸收：這類電路主要負責切斷通路，并不能自動消化線束尖峰、感性負載回掃或高能量浪涌。實際產品往往還需要 TVS、保險絲、限流元件或輸入濾波共同配合，并校核 MOS 管的 VDS 裕量與安全工作區。
五、結論：MOS 管燒毀，未必是“電流太大”
很多看似莫名其妙的 MOS 管失效，本質上不是主回路過流，而是柵極在“正常導通”階段承受了過高電壓。只盯著 VDS、ID 和散熱，卻不檢查 VGS，保護電路就可能出現最諷刺的結果：它還沒來得及保護負載，自己先把開關管擊穿了。
所以，真正成熟的過壓設計，不是只問“輸入達到多少伏會關斷”，而是要繼續追問：關斷前、關斷瞬間、關斷后以及恢復過程中，每一只器件是否都處在絕對最大額定值以內？能關斷，只是功能正確；在所有邊界條件下都不損壞，才叫工程可靠。
