很多剛入行的電子愛好者或初級工程師在翻看數據手冊時，常常會陷入一個極其普遍的誤區 。明明看到這顆MOSFET的柵極開啟電壓（VGS(th)）白紙黑字寫著只有2V，為啥拆開各大廠的成熟電路板一看，大家全都不約而同地用著10V甚至12V的高壓去驅動它 ？這是設計冗余，還是白白浪費電能？
其實，如果你真拿2V的電壓去跑大功率負載，你的板子估計很快就要“放煙花”了。今天帶你扒一扒這背后的底層邏輯 ！說白了，這種困惑源于你把“剛剛開啟”和“最佳工作狀態”這兩個概念死死地混為一談了 。
第一層內幕：2V只是“門縫”，10V才是“大門洞開”！

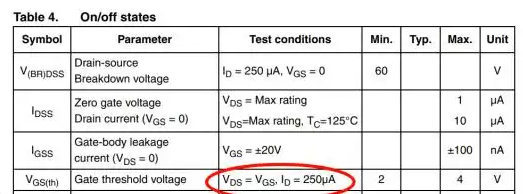

首先，我們要搞清楚手冊里這個2V的閾值是怎么來的 。通常，廠家是在極小、幾乎可以忽略的漏極電流（比如僅僅只有250μA）下測出這個電壓的 。
老鐵們，對于一個動輒需要跑幾十安培的大功率MOS管來說，這250μA的電流跟完全關斷有什么區別 ？打個通俗的比方，這就好比你擰水龍頭，2V的柵壓僅僅是把閥門擰松了一絲絲，水滴剛剛能滲出來 。而我們做硬件設計的終極目標，是讓這個水龍頭全速出水 ！
第二層內幕：降維打擊導通電阻，拯救發熱災難
我們把MOS管當開關用，對它的核心考核指標就兩條：導通時電阻越小越好，關斷時電阻越大越好 。
千萬別以為導通電阻（RDS(on)）是個死數字，它和你的驅動電壓是強綁定關系 。柵極給的電壓越足，MOS管內部形成的導電溝道就越寬廣、越深厚，導通電阻自然就越低 。
咱們拿真實數據算一筆“發熱賬”：假設負載需要通過10A的電流 。
如果你摳摳搜搜用4.5V去驅動，此時內阻可能是20mΩ 。
套用初中物理公式 P = I²R 計算，功率損耗高達 2.0W 。
但如果你直接給夠10V的驅動電壓，內阻會暴降到8mΩ 。同樣的電流下，發熱損耗銳減到 0.8W ！
僅僅因為驅動電壓差了幾伏，前者的發熱量直接飆升到后者的2.5倍 ！這意味著什么？意味著極其低下的系統效率、必須外掛笨重的散熱片、不斷攀升的BOM成本，以及隨著高溫隨之而來的可靠性崩盤 。所以，用10V驅動，就是為了讓管子徹底“喝飽”并達到深度飽和，把導通損耗榨干到極限 。
第三層內幕：生死時速，硬剛“臭名昭著”的米勒平臺！
如果說前兩點是基礎，那接下來這點在高頻開關電源領域就是致命的保命技巧了，它直接關乎開關損耗 。

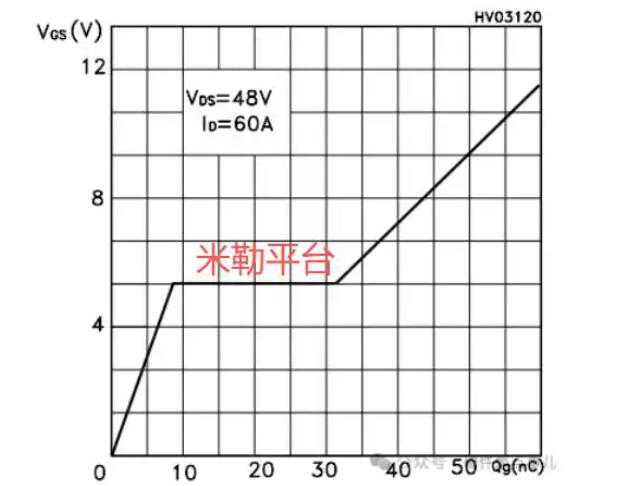

MOS管的柵極，本質上就是一個小電容（Ciss） 。想要管子導通，驅動電路就必須給這個電容猛烈充電 。在這個充電爬坡的過程中，你會遇到一個讓所有硬件工程師頭疼的區域——米勒平臺 。
當柵極電壓升到這個平臺期時，漏源電壓（VDS）開始大幅下降 。此時驅動器給的電流幾乎全被拉去對抗內部的反饋電容（即米勒電容Crss）了，導致你的柵極電壓被死死“鉗位”住，停滯不前 。只有等VDS快跌到0了，電壓才能繼續往上升 。
在這個平臺期內，MOS管處于最危險的半導通狀態：身上既扛著高電壓（下降中的VDS），又流淌著大電流（上升中的ID） 。這種恐怖的電壓電流交叉疊加，會瞬間產生爆炸級的開關損耗，讓管子急劇發熱 。
這時候10V高壓驅動的威力就顯現出來了 ！它遠高于米勒平臺的鉗位電壓，這種勢能差可以向柵極瞬間灌入極大的急救電流 。這就好比一腳地板油，讓MOS管以最快速度飆過這片“死亡雷區”，大大縮短開關轉換時間 。開關速度越快，留在危險區的時間越短，開關損耗自然就越低 。
總結一下：
千萬別被數據手冊首頁那個輕飄飄的“2V”給忽悠了。2V只能證明它是個活的MOS管，而10V才能讓它成為你電路板上任勞任怨的性能猛獸！搞懂底層邏輯，才能跳出新手的坑，做出頂級的硬件設計。
