很多新手畫板子，單片機引腳直接飛根線就去連MOS管的柵極，以為給個高低電平就能完美控制。結果呢？不是發熱嚴重，就是莫名其妙炸機。為什么？
因為MOS管絕對不能簡單粗暴地當成普通電子開關來直接用！ 雖然它憑借導通電阻低、高頻特性好以及驅動功率小等極品優勢，霸占了電機驅動和開關電源的核心位置 ，但它的壽命、開關速度、轉換效率甚至EMI（電磁干擾），都死死捏在驅動電路的手里 。
想要駕馭它，你必須先看透它的“隱藏面目”。在MOS管內部，柵極和源極之間藏著一個輸入電容（Ciss），柵極和漏極之間還潛伏著一個米勒電容（Cgd） 。你以為你在控制開關？錯！你其實是在給這些電容充放電，這個充放電的過程，才是決定MOS管開關特性的生死門 。
頂級工程師的“馴管”三大法則
真正優秀的驅動電路，核心目標只有一個：極其高效地控制柵極的電壓和電流，穩準狠地實現開關動作。
法則一：喂飽電流！ 很多人覺得壓控器件不需要電流。大錯特錯！MOS管數據手冊里有個參數叫Qg（柵極電荷量） 。為了縮短開通和關斷時間，降低開關損耗，你必須提供足夠大的驅動電流，去瞬間填滿或抽干這個電荷量 。如果驅動電流太弱，MOS管慢吞吞地處于半導通狀態，那發熱量絕對教你做人 。
法則二：電壓得“精準拿捏”。 導通確實只需要超過閾值電壓（Vth） 。但是！為了讓導通電阻（Rds(on)）降到最低，減少發熱，我們通常需要更高的驅動電壓 。給低了，管子發燙；給高了，直接擊穿柵極的氧化層，當場報廢 。

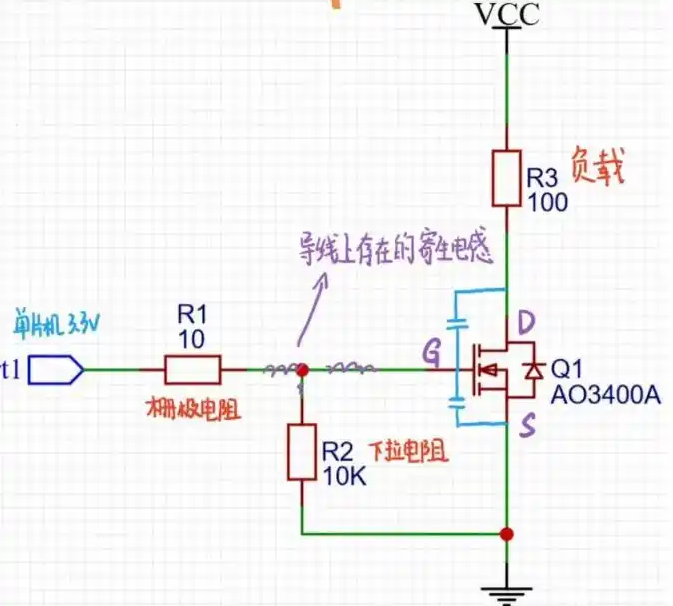

法則三：干掉寄生參數！ 開關瞬間，導線上的寄生電感和MOS管自帶的寄生電容會瘋狂“打架”，引起嚴重的柵極電壓震蕩，甚至導致MOS管誤開通 。高手的常規操作是：優化PCB布局縮短走線（減小電感），以及巧妙地增加?xùn)艠O電阻（寧可犧牲一點點速度，也要換取絕對的穩定） 。
從菜鳥到大神的驅動電路進化史
第一階：經典標準局（小白必會）

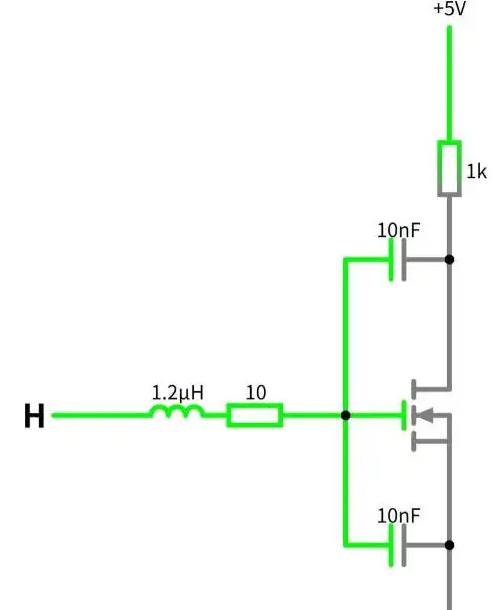

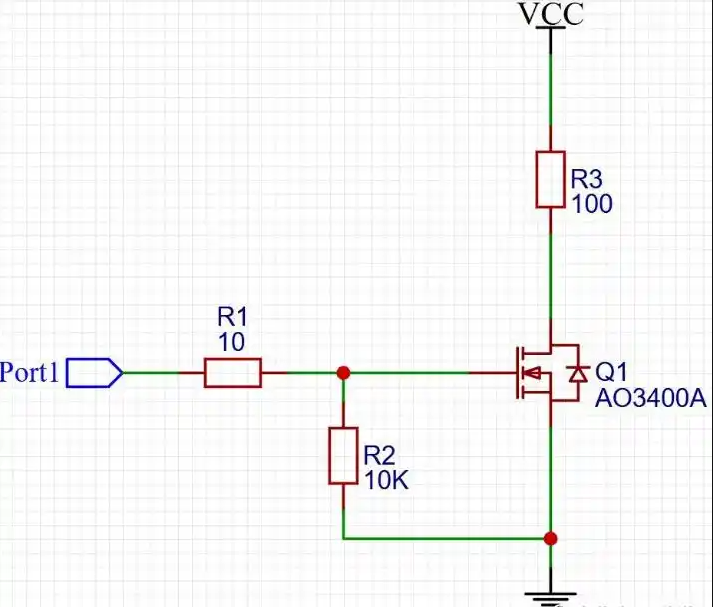

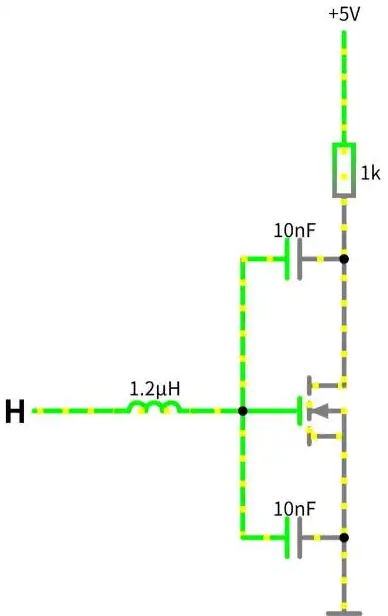

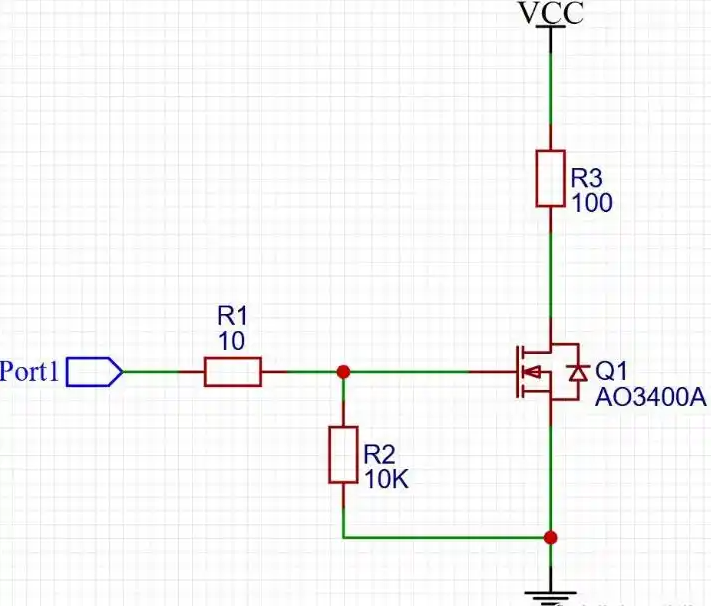

看這張圖，最經典的打法。柵極串聯的電阻（R1）就是為了壓制寄生參數帶來的震蕩 。我們來看下專業仿真：

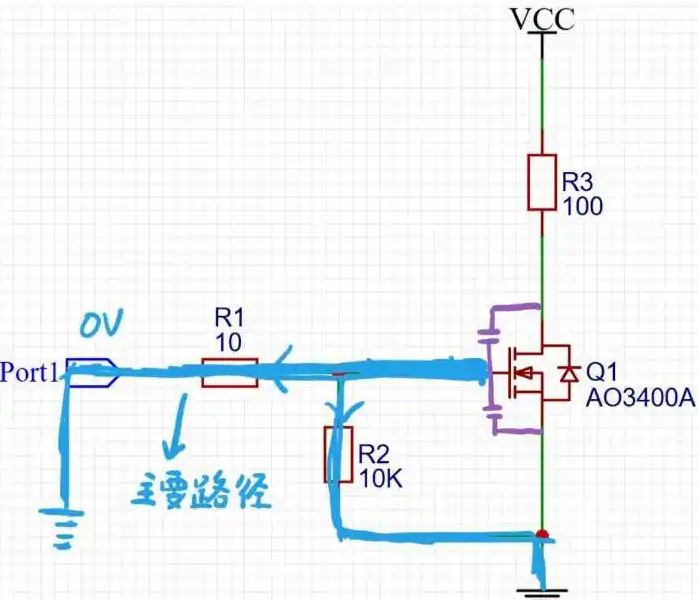

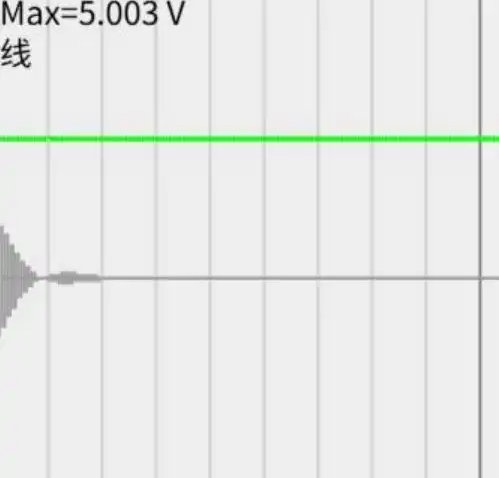

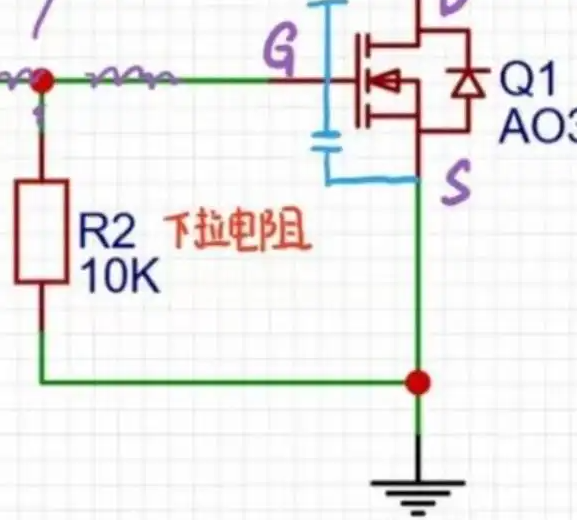

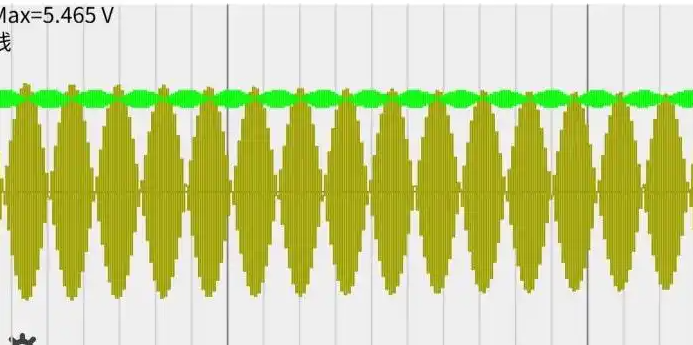

沒加電阻時，波形震蕩得親媽都不認識；加了之后，瞬間絲滑 。 另外，千萬別漏了并聯的下拉電阻（R2）！在沒有輸入信號時，它能死死把柵極電位拉住，防止外部干擾讓管子誤導通，同時還能幫忙泄放一部分電容電荷 。 工作流解析：輸入高電平時，電流從Port1出發，穿過R1給寄生電容充電，VGS升高直到超過閾值，MOS管完全導通 。輸入低電平時，電容里的電荷主要順著R1（因為阻值小）原路跑回Port1的低電平端，輔助路徑是走R2下地 。當VGS跌破閾值，管子斷開 。
第二階：極速剎車局（進階操作）

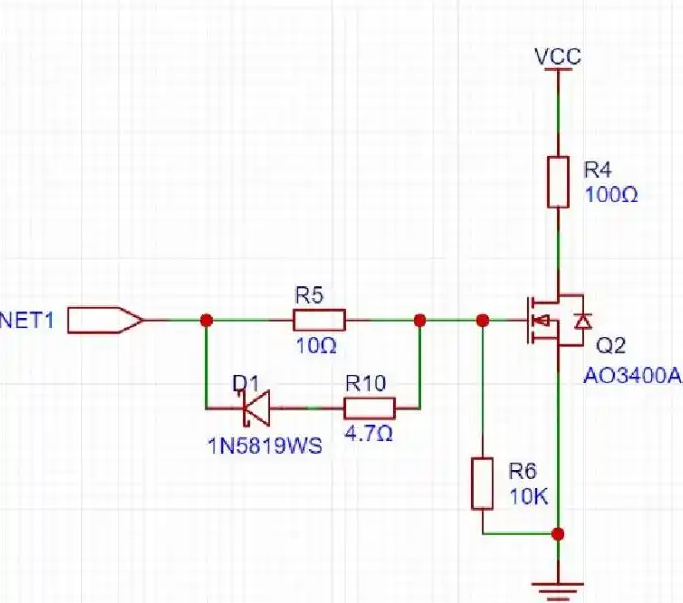

老手會發現，方案一關斷不夠快！于是我們在R1上并聯了一個二極管D1（外加一個阻值較小的R10用來微調，也可不加） 。這就相當于給電容電荷泄放修了一條“低阻抗的高速公路”，大大加快了關斷速度 。

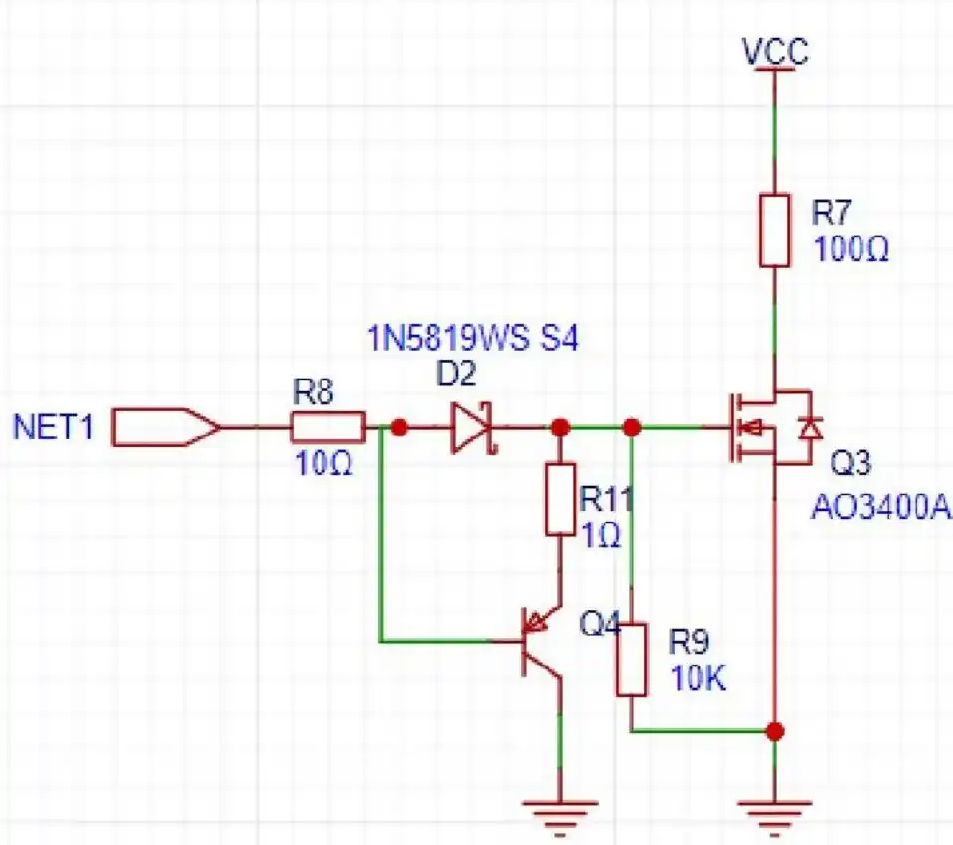

第三階：無損瞬移局（大佬專屬）

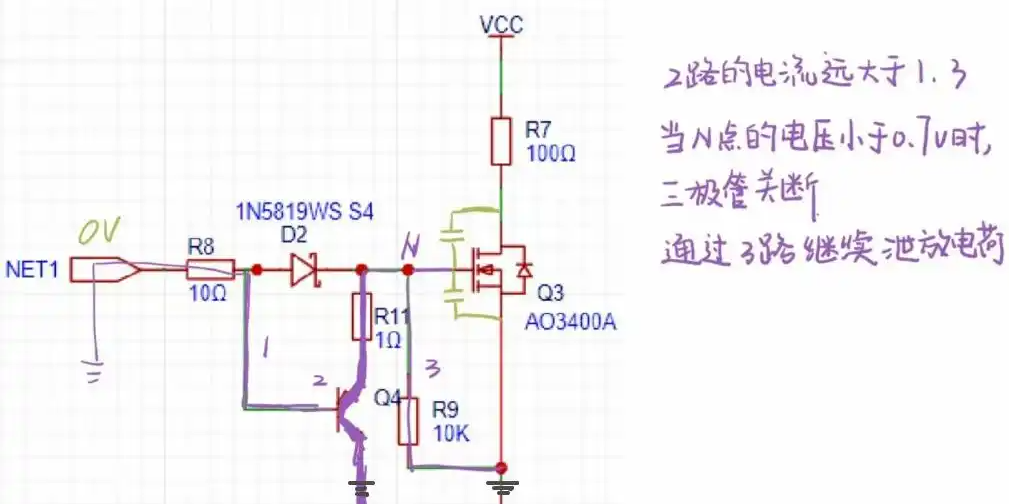

方案二雖然快，但泄放路徑要一路跑到驅動芯片端，走線太長，依然有寄生電感在作祟 。真正的大佬怎么做？直接在柵極旁邊懟一個PNP三極管！ 當需要關斷時，三極管瞬間導通，就地把電荷全部拉入地（GND），路徑極短，寄生電感極小，這才是真正的“光速泄放”。
靈魂拷問：為什么大佬們只卷“關斷速度”，不管“開啟速度”？

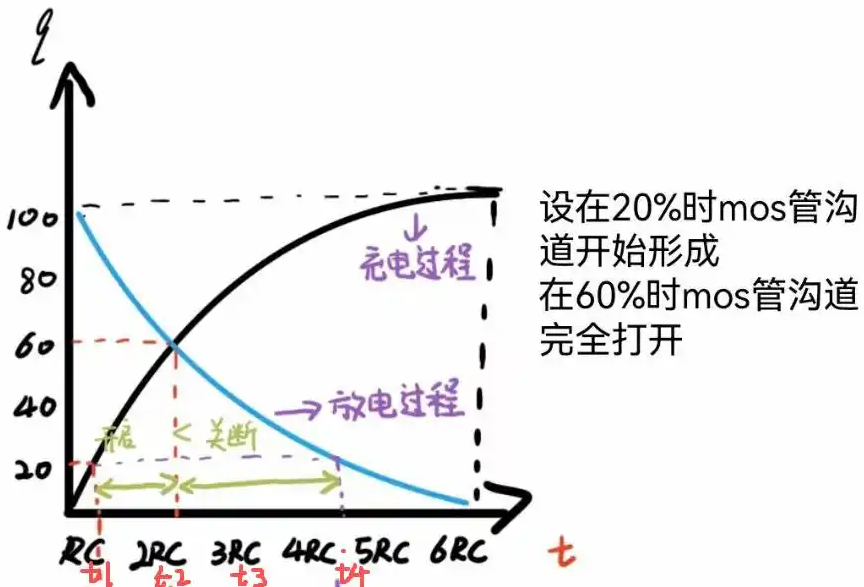

細心的朋友肯定發現了，不管是二極管還是三極管，全是為了加速關斷的 。為啥不加速開啟？ 因為在物理天性上，MOS管的開啟時間天然就比關斷時間要短！ 看看下面這張電容充放電曲線圖就懂了。
硬件設計從來不是簡單的連線游戲，而是與物理定律、與那些看不見的電荷和寄生參數斗智斗勇的藝術。 弄懂了驅動電路的底層邏輯，你才算真正拿到了進入高級硬件工程師俱樂部的門票。
