如何用純數字的單片機，輸出0.5V、0.8V這種模擬電壓？甚至實現電機的無級變速？
很多新手會脫口而出：用PWM啊！調節占空比就行了！
但如果接著問：“為什么調節占空比就能改變電壓？它的底層物理機制是什么？”很多人可能就啞口無言了。
今天，咱們不背書，直接從時域跨越到頻域，帶你扒開PWM的底層邏輯，感受一次降維打擊！
一、 別被眼睛騙了：PWM不僅是方波，更是無數個正弦波的集合！

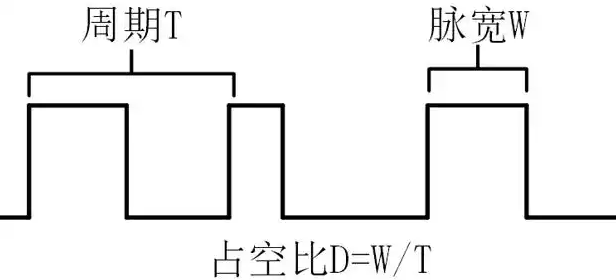

在教科書里，PWM是脈沖寬度調制的意思，是一個周期內的高電平時間與周期時間之比 。
在時域里，它就是一串忽高忽低的方波，但在頂級硬件工程師眼里，我們要看透它的本質——它與傅里葉變換有不解之緣 。根據傅里葉的理論，周期方波也是由無數個正弦波疊加而成的 。這意味著，單片機發出的并不是單一的信號，而是一個包含各種頻率成分的“混合大禮包”！
二、 頻域視角的顯微鏡：方波里到底藏著什么秘密？
說無憑，直接上儀器！我們直接看1V 1KHz的方波，占空比從10%-90%的波形 。

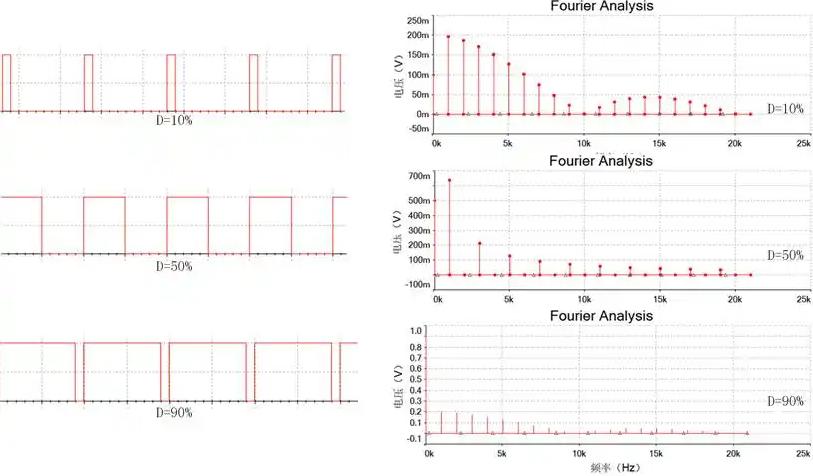

左邊是時域波形，右邊是頻域波形 。仔細看右側的頻域圖，這里面藏著三個極其致命的工程細節：
消失的偶數諧波：可以看到占空比50%的方波在頻域上只有奇數次諧波，沒有偶數次諧波 。我們的方波是1KHz，從圖中可以看到，頻率部分只有1KHz（基波或基頻）、3KHz、5KHz等諧波存在，而且這些諧波幅值越來越低，沒有2KHz等偶數次諧波 。
高頻等于“毒藥”（EMI）：7次諧波基本就可以重構方波信號 。換句話說，我們平時使用的數字信號，有效的頻率并不是特別高，它的高次諧波反而可能會產生EMI問題，非常“臟”（頻域越高，波長越短，越易輻射） 。此時可以通過硬件手段抑制高次諧波而不影響信號本身的通訊 。
核心靈魂——直流分量的崛起：這是最關鍵的一點，隨著占空比的增加，直流成分也越來越高 。占空比D為10%時，直流成分大約是100mV；D=50%時，直流大約是500mV；D=90%時，直流大約是900mV 。
三、 見證硬件的魔法：如何把直流電“洗”出來？
既然頻域分析已經告訴我們，隨著占空比的增加，直流部分也越來越高 。那怎么把直流提純出來呢？答案就是硬件工程師的終極武器：低通濾波器！

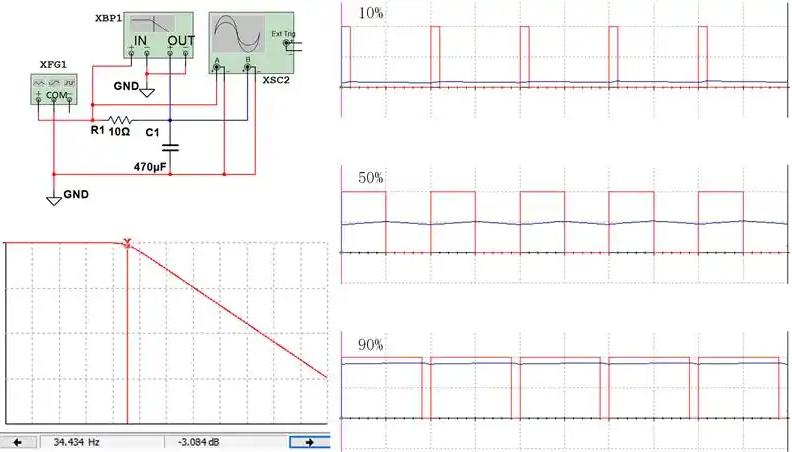

上圖是PWM與低通濾波一起工作的波形，信號源是1V 1KHz的方波，占空比從10%-90%；低通濾波的截止頻率是35Hz（保留頻率低于35Hz的成分） 。右邊是低通濾波后的波形和原始PWM波形，紅色是原始PWM方波，藍色是濾波后的波形 。
奇跡出現了！通過低通濾波器后只保留我們要的低頻成分（直流），抑制掉高頻成分 。右圖波形也可以看到，隨著占空比逐漸增加，濾波后的藍色準直流幅值越來越高 。
這就是我們用PWM控制的原理，比如PWM控制電機轉速，占空比越高，直流成分越大，電機轉的就越快；反之，PWM占空比越低，電機轉的就越慢 。我們就是這樣，通過調制PWM的占空比，進而得到我們想要的不同幅值的直流信號 。
總結
單片機并沒有打破物理定律，它只是利用了極高頻率的數字開關，結合外圍硬件的低通濾波特性，巧妙地在頻域里“榨”出了我們需要的直流分量。
不懂傅里葉，你只能對著占空比死記硬背；看透了頻域，你才是真正掌控電子世界的魔法師！
