作為硬件工程師，你是否經歷過這種“玄學”時刻：
? 樣機上電瞬間，前級DC-DC莫名過流保護，甚至直接炸機？
? 電源軌電壓明明到了，但FPGA/DSP就是無法加載，甚至芯片發燙鎖死？
? 示波器抓到的波形看似正常，后端負載卻概率性罷工？
如果中招了，別急著換芯片，先檢查你電源設計里那個毫不起眼的參數——軟啟動。今天咱們從原理到底層，徹底講透這個讓無數新手“翻車”的關鍵指標。
第一：別把“啟動”當成“軟啟動”
很多工程師在測試電源時，習慣把“上電”看作一個瞬間動作。但在毫秒級的時間軸下，這其實是一套復雜的組合拳。如果不搞清楚延遲和爬升的區別，你的測試報告很可能就是錯的。

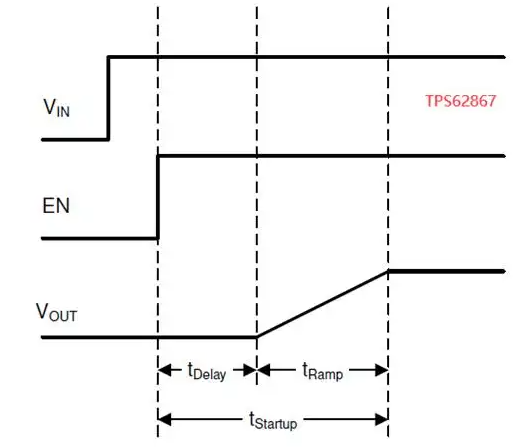

我們先看這張最經典的“標準定義圖”，這里面藏著三個關鍵時序：
圖1.1
當你拉高使能腳（EN）的那一刻，電源內部其實發生了兩段截然不同的故事：
使能延遲時間：芯片的“起床氣”
原文明確指出，這是從EN信號超過有效閾值（Enable Threshold）開始，到輸出電壓剛剛到達目標值 10% 的這段時間 。
深度解讀： 在這段時間里，V_OUT 幾乎是0。芯片內部正在忙著建立偏置電壓、校準基準源、自檢過溫過流保護電路。這是芯片的“生理反應時間”，你外部加電容也改變不了它。
軟啟動時間：真正的“爬坡期”
這才是我們今天的主角！定義為輸出電壓從 10% 單調上升到 90% 所需的時間 。
為什么高手關注它？ 原文特別提到一個核心概念：軟啟動時間與輸出電壓上升斜率（Slew Rate）成反比 。
實戰意義： 有些負載（如FPGA）對“時間”敏感（要求多少ms內起來），而有些對“斜率”敏感（要求電壓變化率不能太快）。本質上它們是一個指標的兩個維度。如果你不理解這個轉換關系，就很難滿足高端芯片的嚴苛上電要求 。
這里有一個極易踩的坑：

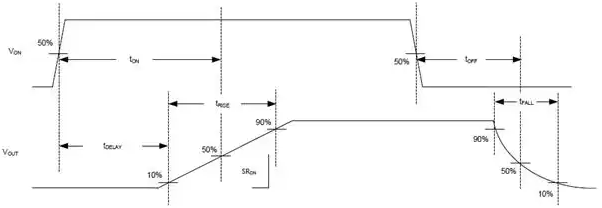

業界對于“啟動參數”并沒有完全統一的國標或行標 。請看下面這張圖，展示了另一種常見的定義方式：
圖1.2
定義差異： 有些芯片（如圖1.2）將“啟動時間”定義為從 EN上升沿的50% 開始，一直到 V_OUT達到50% 為止 。
這意味著，如果你拿圖5.60的測試方法去測定義為圖5.61的芯片，你的測試結果不僅不準，甚至可能因?yàn)闇y(cè)量點選取錯誤，導致判斷產品“不合格”。所以，測量結果是否合規，必須死磕具體電源芯片的規格書，不能想當然！ 。
總結一下，一個嚴謹?shù)?ldquo;啟動時間”公式應該是這樣的：
啟動時間=使能延遲(死區等待)+軟啟動時間(斜率爬升)

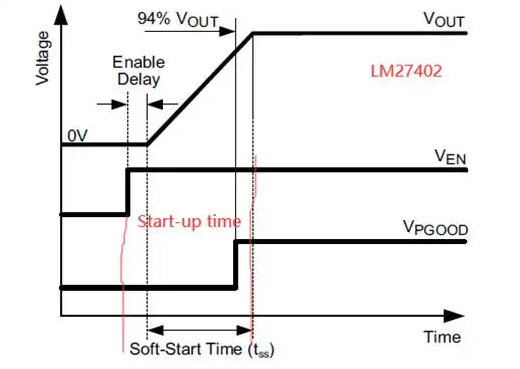

圖 1.3 電源電路的啟動時間、使能延遲時間、軟啟動時間
第二：為什么要人為把啟動“變慢”？
有些新手會問：“電源不是上電越快越好嗎？”錯錯錯，是你的錯.....！
軟啟動的核心目的，是在啟動瞬間控制浪涌電流和電壓上升斜率 。如果沒有這個“剎車”機制，物理定律會給你的電路板帶來兩個致命打擊：
1. 抑制浪涌電流
我們先看這個經典的電容充電公式：
在電源啟動的瞬間，輸出電容 COUT 上的電壓是0，此時它等效于一個短路狀態。
如果不加軟啟動： 啟動時間極短（dt→0），這意味著 dV/dt無窮大。此時，你需要一個巨大的瞬間電流來給電容充電。
后果很嚴重：
觸發限流或炸機： 這個巨大的充電電流可能瞬間超過開關電源的電流限值，導致電源啟動失敗，甚至直接對開關管（MOSFET）造成不可逆的電流應力損傷 。
拉垮前級電源： 能量守恒定律告訴我們，輸出端的巨大能量需求必須由輸入端提供。瞬間的大電流會把輸入電壓拉低，這就像家里空調啟動瞬間燈會暗一下。如果跌落太嚴重，前級的其他芯片可能會復位或掉電 。
解法： 軟啟動就是人為拉長dt，把那個尖峰電流“削平”，讓它在一個可控的范圍內緩慢給電容充電，大家相安無事。
2. 保證單調性
這一個點是很多做純模擬電源的工程師容易忽略的。原文特別強調：配置合理的軟啟動時間，是為了讓輸出電壓“單調上升”，絕對不能出現抖動 。
什么是單調性？ 就是電壓只能漲，不能跌。
為什么要單調？ 像FPGA、DSP、ASIC這種復雜的數字器件，對上電時序有極高的要求。如果啟動太快，環路響應過激，電壓上升過程中可能會出現過沖然后回落（震蕩）。
后果： 在上電復位階段，如果電壓突然抖動一下，數字邏輯可能會陷入混亂，甚至觸發閂鎖效應——芯片內部形成寄生可控硅導通，導致電源與地之間短路，芯片發燙、死機，甚至永久燒毀 。
所以，軟啟動不僅僅是保護電源本身，更是為了保護后面那些昂貴的“大腦”芯片。
第三：怎么配置軟啟動？
在選型和設計時，我們通常面臨兩種選擇。這里以經典的 TI 降壓芯片為例，進行一次“像素級”的深度對比：
方案 A：內部軟啟動
代表芯片： TPS54560
原理深挖： 這顆芯片采用的是內部數字軟啟動。它不是靠模擬電容充放電，而是在芯片內部集成了一個計數器 。
當EN使能且電壓正常后，芯片開始數數。
它強制規定：輸出電壓必須在 1024個開關周期 內，從0V爬升到目標值 。
這意味著，F(xiàn)B引腳的參考電壓是按臺階一步步“強行”抬上去的。
圖 3.1 TPS54560DDA器件的軟啟動時間計算公式及典型值
致命局限： 既然是按“周期數”來算的，那么軟啟動時間 (tss) 就和開關頻率 (fsw) 徹底鎖死成反比關系。公式如下：
場景還原： 假設為了縮小電源體積，你把頻率推高到 2.5MHz。此時，軟啟動時間會被強制壓縮到只有 0.42ms ！
后果： 你想慢都慢不下來。極短的啟動時間會導致巨大的電壓變化率 (dV/dt)，進而引發浪涌電流報警。這就是“省了空間，丟了控制”。
方案 B：外部軟啟動
代表芯片： TPS54560
一眼看穿區別： 對比引腳圖，TPS54561 多了一個關鍵的 SS/TR 引腳。這一個小小的引腳，就是新手與高手的由分水嶺 。

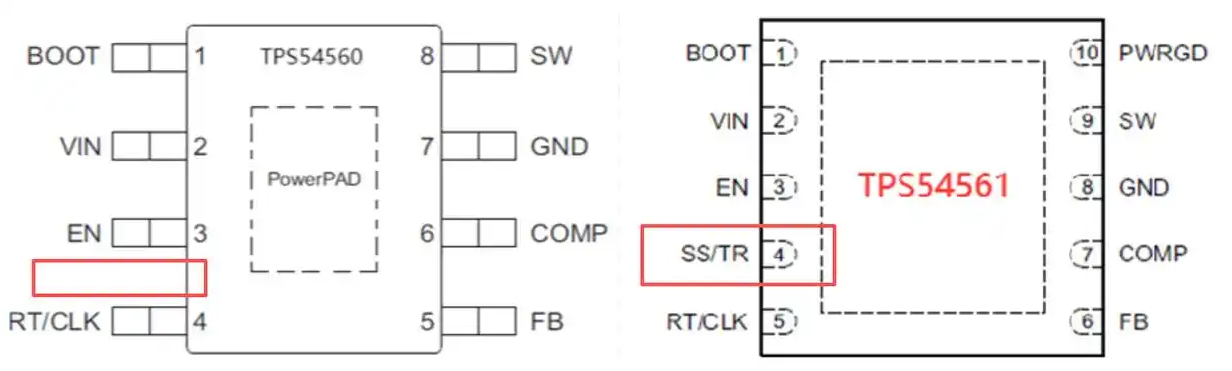

圖 3.2 TPS54560DDA與TPS54561DPRT引腳對比
高階玩法解析： 它的內部不再是死板的計數器，而是一個高精度的恒流源充電電路 。
恒流充電： 芯片內部有一個 1.7uA 的電流源，專門負責給外部掛的電容 Css 充電 。
電壓跟蹤： SS引腳上的電壓 Vss 會從0V開始線性上升。芯片內部的誤差放大器不僅看內部基準電壓，還會盯著 Vss 看——誰小聽誰的。
結果： 輸出電壓 Vout 會乖乖地跟著 Css 上的電壓斜率爬升，直到 Vss 超過內部基準。

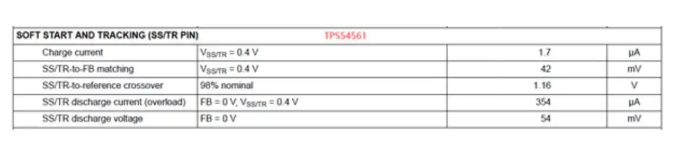

圖 3.3 TPS54561DPRT器件軟啟動相關參數
絕對優勢：
完全解耦： 你的啟動時間 tss 只取決于你選的電容 Css 大小，跟開關頻率一毛錢關系都沒有。
高級功能解鎖： 正因?yàn)檫@個引腳的存在，你可以通過控制 SS/TR 引腳的電壓，實現多路電源的比率跟蹤 或順序上電 。這對于給 FPGA 的內核電壓 (Core) 和 I/O 電壓做上電時序控制，是唯一的正解 。
