很多人判斷NMOS導不導通，
第一眼就看：
G極是不是高電平？
比如G極已經3.3V了，
那MOS肯定開了吧？

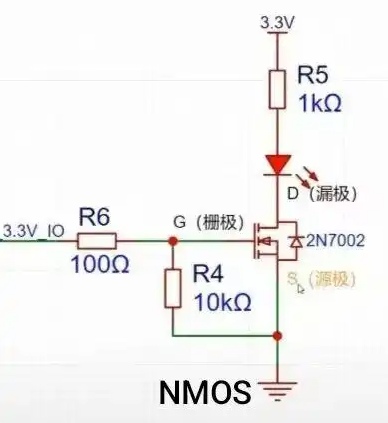

【NMOS結構圖】
不一定。
因為NMOS真正看的，
根本不是G極有多少伏，
而是：
G極比S極高多少伏！
也就是 VGS。
比如S極接地，
G極3.3V，
那：
VGS=3.3V。
MOS可以正常開啟。
但如果S極已經升到了3V，
G極還是3.3V，
那VGS只剩：
0.3V。
這時候G極明明還是“3.3V高電平”，
MOS卻可能根本打不開。

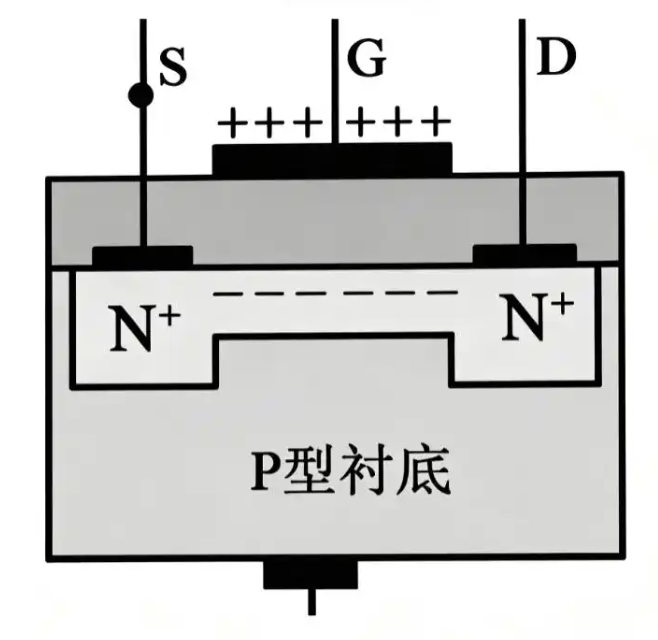

【NMOS形成溝道示意圖】
所以以后看NMOS，
別再第一句話就問：
“G極多少伏？”
先找到S極，再算：
VGS = VG - VS
記住一句話：
MOS不認識高電平，它只認識G和S之間的電壓差。
這才是判斷NMOS能不能打開的第一步！
