做硬件的兄弟們，平時畫板子、調電路，是不是經常遇到MOS管發燙、甚至莫名其妙燒毀的情況？明明原理圖看著沒毛病，一上電就“炸機”？
別急著懷疑人生！今天咱們就深度拆解一下MOS管經典應用里的開關電路設計 。
核心底層邏輯：它真不是個簡單的機械開關！
很多新手容易犯的第一個錯誤，就是把MOS管等同于普通的繼電器或機械開關。
本質屬性：硬件人都知道MOS管屬于電壓控制型元器件 。
導通機制：在MOS管的柵極加上電壓時，當柵-源電壓壓差大于Vgs(th)時，MOS管即可導通 。
生死紅線：這個壓差不能大太多，否則會燒毀 ！
控制策略：當源極電壓確定后，我們可以通過控制柵極電壓實現MOS管的導通與截止，這樣也就實現了MOS管漏極或者柵極負載的開與關 。
懂了基本原理，咱們再來看看實戰中極其容易翻車的兩個設計大坑。
避坑指南一：負載位置定生死，為什么必須死磕“漏極”？
無論是用NMOS還是PMOS，負載接在哪里，直接決定了你電路的穩定性。

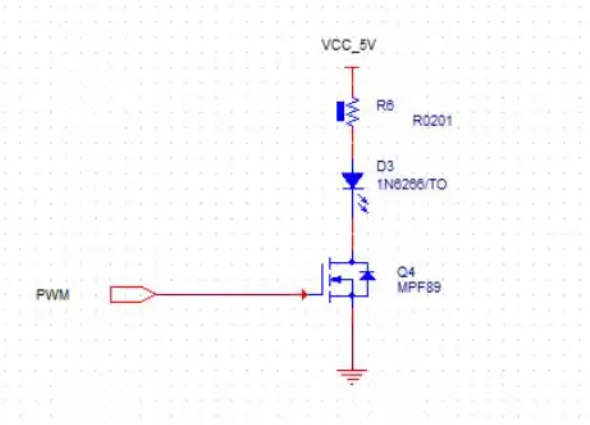

1. NMOS管的正確控制姿勢
標準接法：源極接地，柵源極電壓等于柵極電壓 。此時我們在柵極電壓處加上PWM，即可實現MOS管的導通與截止 。導通時，發光二極管正常工作；截止時，發光二極管停止工作 。
誤區：發光二極管不接在柵極處 。原因很簡單，此時不方便判斷柵源電壓 。通常在NMOS管做開關，負載接在漏極 。

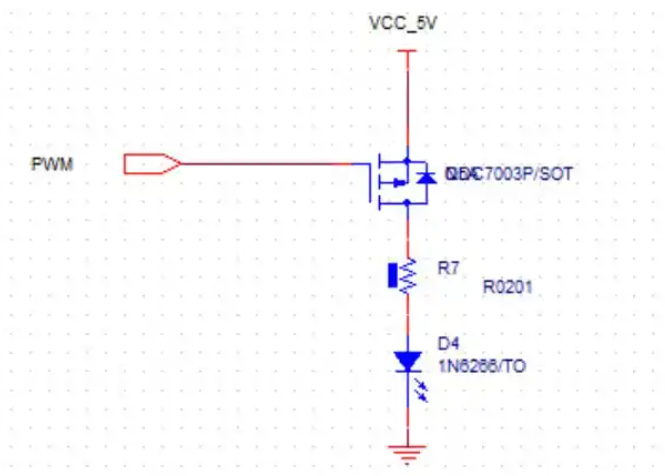

2. PMOS管的正確控制姿勢
標準接法：源極接電壓，柵極接PWM 。柵源電壓大于Vgs(th)時，MOS管導通，發光二極管工作 。當柵源電壓小于Vgs(th)時，MOS管截止，發光二極管停止工作 。
誤區：發光二極管不接在源極，因為無法判斷源極電壓 。沒有直接接在漏極方便 。
老鳥鐵律總結：總之做開關時，負載接在漏極 ！
進階殺招二：不懂“軟啟動”，你的電路就是在“裸奔”！
搞定了負載位置，電路就能萬無一失了嗎？在一些場景下，電路還會進行軟啟動的設計 。即如下所示：
硬件實現：電阻R與C構成了軟啟動的作用 。
深度原理解析：軟啟動使得MOS管柵極上電較更為平緩，同時時間增加 。
波形實測對比：如下為其他項目用到延時與否的對比 。

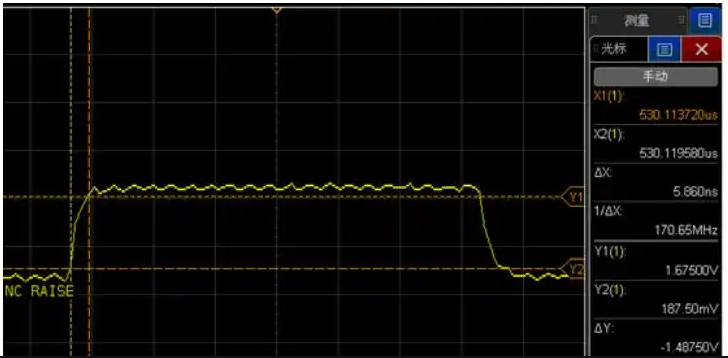

非軟啟動：波形瞬間拉升，極其陡峭，容易產生巨大的浪涌電流和電壓尖峰沖擊 。

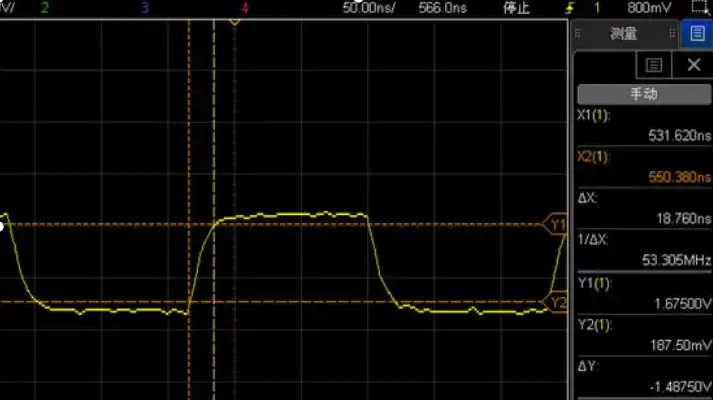

軟啟動：柵極電壓穩步上升，波形平滑柔和，完美避開開通瞬間的破壞性沖擊 。
最終結論：可以看到軟啟動效果更加優于不加軟啟動措施，所以軟起動的設計，在MOS管做開關時也是尤為重要 。
