真正要查的，是電流、Gate 和 VDS 三條鏈路
開關電源里最讓人頭疼的一種故障，就是 MOS 已經擊穿，換上一顆同型號新管，結果一通電又炸。
這時別急著懷疑新管。第一次擊穿時，短路大電流往往會把周邊的采樣、驅動、尖峰吸收，甚至 PWM 芯片和 PCB 線路一起帶傷。新 MOS 雖然換了，但讓它失控的條件還在。
所以二次炸管本質上不是“換管失敗”，而是故障閉環沒有拆掉。
圖 1｜MOS 炸管后的主功率回路排查路徑
把復雜電源先縮成 3 個問題：
電流有沒有被限制？Gate 有沒有被正確控制？關斷時 VDS 尖峰有沒有被壓住？
一、電流采樣失真：新 MOS 可能從一開始就沒有保護
很多開關電源會在 MOS 源極串一個小阻值采樣電阻，資料給出的常見范圍是 0.1Ω～0.33Ω。它的作用不是直接限流，而是把電流變成控制芯片能判斷的電壓：
V= I × R
比如 1A 流過 0.1Ω，采樣電壓是 0.1V；流過 0.33Ω，則是 0.33V。PWM 芯片就是靠這類信號判斷電流有沒有過頭。
因此炸管以后，不能只量 MOS。只要采樣電阻阻值漂移、焊點或采樣走線異常，過流判斷就可能失真。工程上應實測阻值并檢查采樣鏈路。資料中關于“完全開路”的后果，需要結合具體拓撲判斷，不能對所有電源一概而論。

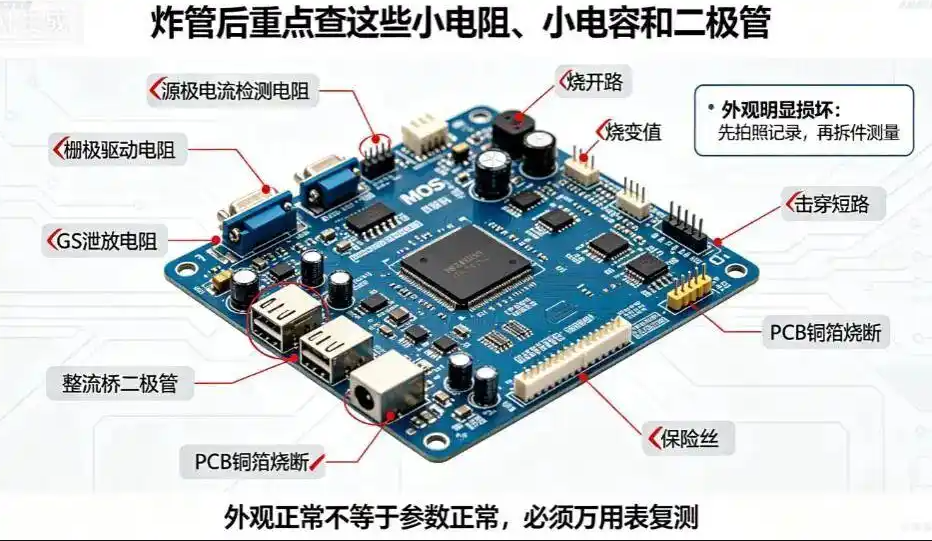

圖 2｜炸管后常見外圍易損點位
二、Gate 驅動異常：MOS 也可能死在“開關動作”上
資料提醒要復測 Gate 串聯驅動電阻和 G、S 之間常見約 10kΩ 的泄放電阻。前者影響柵極充放電，后者負責驅動撤掉后釋放殘余電荷。
如果驅動電阻異常、GS 泄放電阻開路，或者第一次短路已經傷到 PWM 芯片內部驅動級，Gate 就可能關不干凈、懸空甚至持續誤導通。
所以真正有價值的判斷不是“電阻沒燒黑”，而是確認驅動鏈路完整；具備安全測量條件時，還要看 VGS 幅值是否合理、關斷是否干凈、有沒有異常振鈴。
三、VDS 尖峰沒壓住：新管仍在承受同一輪高壓沖擊
另一類故障更隱蔽：靜態測量都正常，輕載也能啟動，一帶負載又擊穿。這時要懷疑關斷瞬間的 VDS 尖峰。
變壓器漏感、PCB 走線和器件引腳都會形成寄生電感。MOS 關斷時，電流不能瞬間消失，寄生電感會額外頂出一段電壓：
V≈ L × di/dt
所以 MOS 實際承受的并不只是母線電壓，還要疊加關斷過沖。資料把這一部分稱為“RC 尖峰吸收”，但配圖中還包含快恢復二極管，從結構上更接近常見的 RCD/尖峰吸收網絡。
如果二極管、吸收電阻或電容失效，只換 MOS 等于把新管重新放回同一個尖峰環境。這里最可靠的判據是波形：在具備高壓差分探頭和隔離條件時，看 VDS 峰值、振鈴幅度和衰減，而不是只測元件通斷。

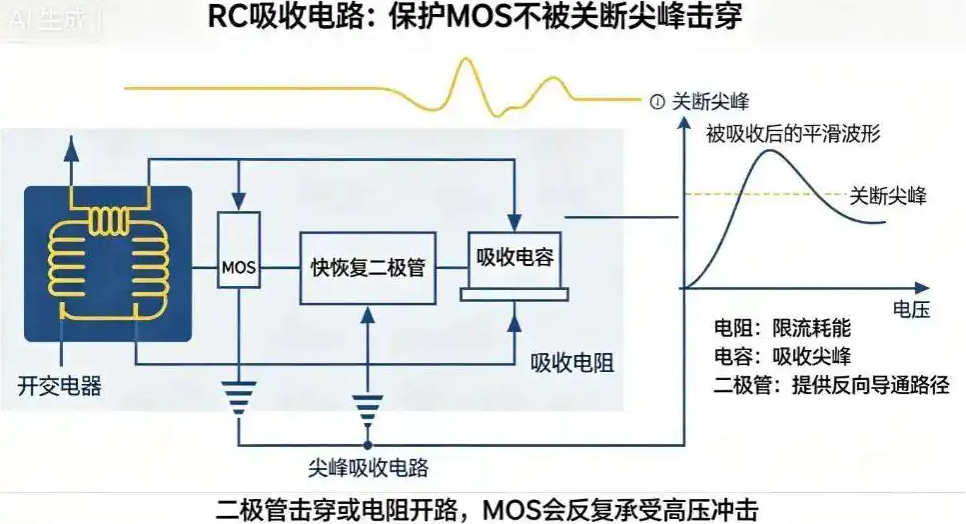

圖 3｜尖峰吸收網絡與關斷尖峰示意
四、為什么保險絲、整流橋和 PCB 也必須查？
MOS 一旦 D、S 擊穿，短路電流會沿主功率路徑向前級擴散。資料因此要求復測保險絲和整流橋；橋堆二極管正常正向壓降約為 0.5V 量級，若正反都導通，就要懷疑擊穿。
同時還要檢查 PWM 芯片啟動供電和 PCB 細銅箔。它們未必是最初的根因，卻可能是第一次故障留下的后遺癥。
五、維修順序別反了：先恢復三條鏈路，再給新 MOS 上電
正確思路可以壓縮成一句話：先查主功率回路有沒有短路，再確認電流采樣可信、Gate 驅動可信、尖峰吸收有效，最后才進入受控上電測試。
資料明確提醒，維修完成后不要直接接回 220V 市電，而應先做低壓預測試，確認主輸出和輔助供電穩定后再進入正常上電。不同拓撲的預測試方法并不相同，涉及市電高壓時必須使用隔離、限流和合適的測量工具。
所以，MOS 換了新管還會再炸，真正該問的不是“這顆管子怎么這么脆”，而是：電流有沒有被限制？Gate 有沒有被正確控制？VDS 尖峰有沒有被正確吸收？這三條鏈路只要有一條沒恢復，新 MOS 就可能再次成為最后那個損壞點。

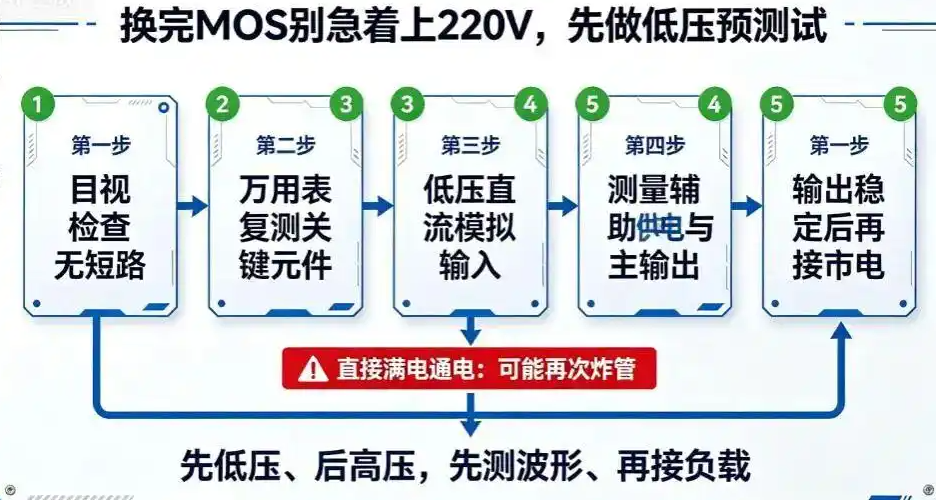

圖 4｜維修后的低壓預測試流程
安全提示：開關電源一次側存在危險高壓，帶電測量與市電測試應由具備相應條件的人員進行。
