做電源的朋友，有沒有遇到過這種情況——MOS管選型明明沒問題，散熱片也加了，但用不了多久就掛了？問題大概率出在驅動電路上！
今天一次性講透5種MOS管驅動方案，從入門到大廠級隔離驅動，全是干貨經驗。
方案一：電源IC直驅
這是最常見的方案，直接用電源管理芯片的PWM輸出驅動MOS管。
但這里有三個致命細節：
1?? 查手冊！ 不同IC的峰值驅動電流差異巨大，有的只有幾十mA，有的能到幾A。驅動電流不夠，MOS管開通慢，開關損耗直接爆炸。
2?? 看Ciss！ MOS管的輸入電容（C1、C2）越小越好。電容大了，IC驅動能力跟不上，開關速度上不去，管子發熱嚴重。
3?? 上升沿震蕩！ 驅動能力不足時，柵極電壓爬升慢，容易在開關過程中產生高頻振蕩，EMI超標是小事，管子擊穿就完了。
適用場景： 小功率、低成本、對效率要求不高的場合。

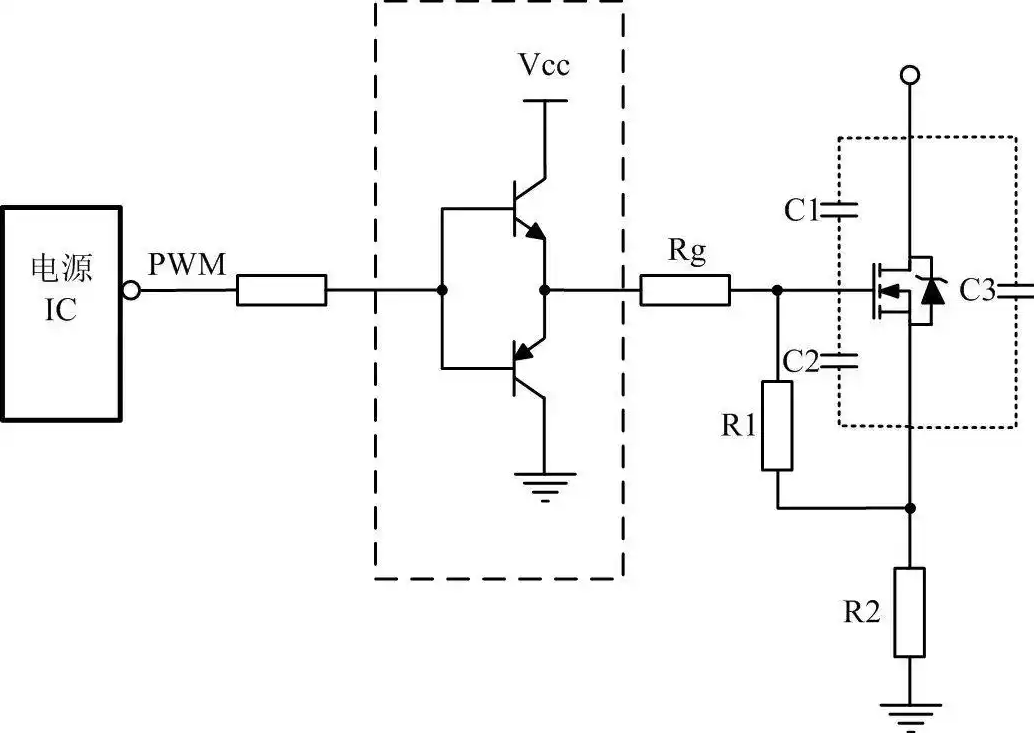

方案二：推挽驅動
當IC驅動能力不夠怎么辦？上推挽！
這個電路用兩個互補三極管組成圖騰柱結構，把驅動電流能力提升數倍。
核心優勢：
充電快： 圖騰柱低阻抗特性，對柵極電容充電速度極快
關斷更快： 雖然導通稍微慢一點點，但關斷速度大幅提升
抑制振鈴： 避免上升沿的高頻振蕩，EMI表現更好
關鍵提醒： 推挽管的選型要注意速度，用高頻開關管，別拿普通8050/8550湊合，否則延遲太大適得其反。
方案三：加速關斷電路
MOS管的應用鐵律：慢點開，快點關！
為什么？因為關斷過程中，如果Vds已經上升但Id還沒降到零，交叉損耗巨大，管子瞬間發熱。

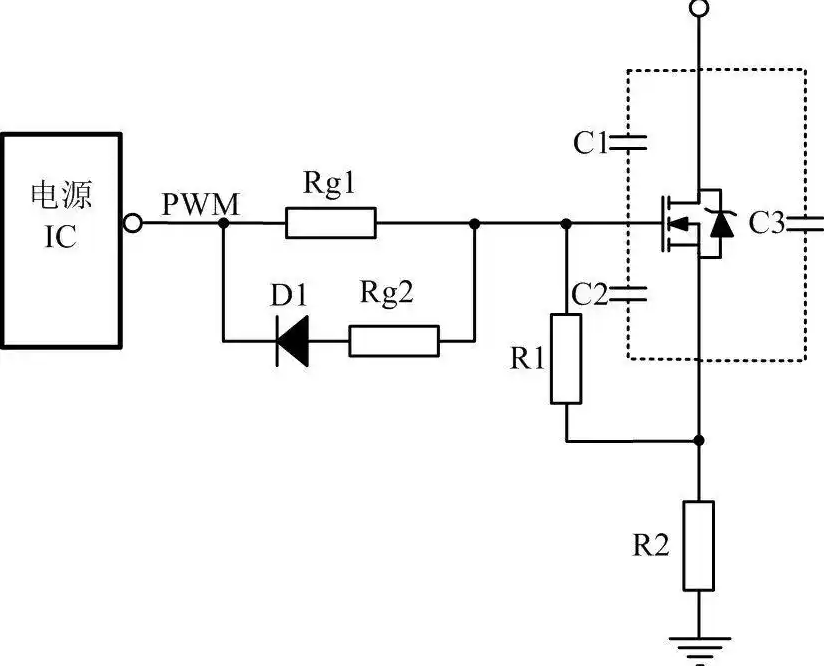

解決方案： 在驅動電阻上并聯快恢復二極管+電阻的組合。
D1（快恢復二極管）： 關斷時給柵極電荷提供低阻抗泄放通道
Rg2： 限流保護，防止瞬間大電流燒毀電源IC
結果： 關斷時間大幅縮短，交叉損耗降低，可靠性提升

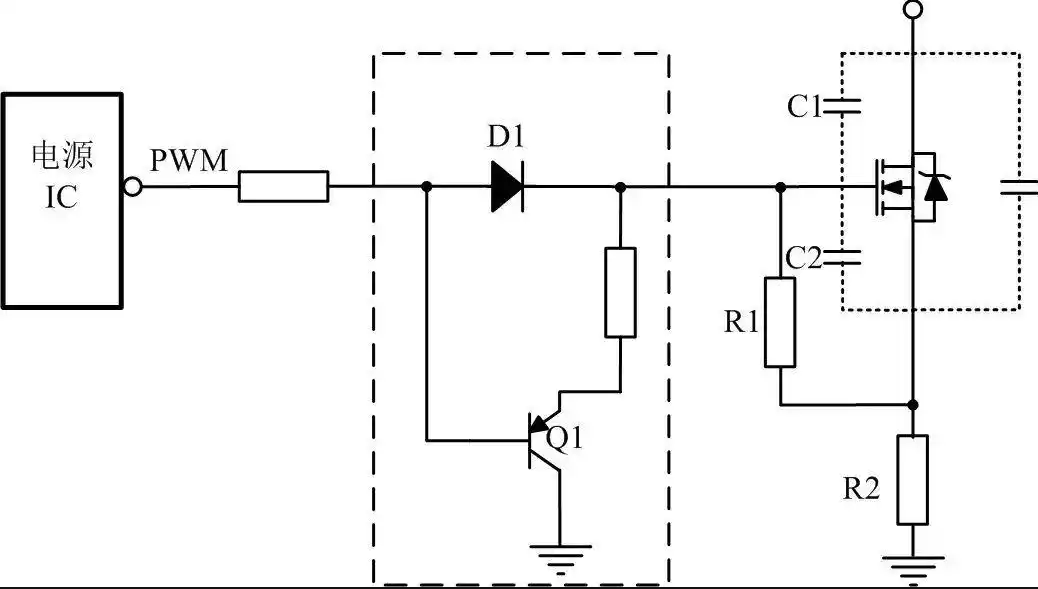

進階玩法： 用PNP三極管做有源泄放。
Q1導通時直接把柵極電容短接到地，電荷泄放速度極快！而且電流不經過電源IC，徹底避免驅動芯片被反灌電流損壞。
這個方案在大功率電源里幾乎是標配！
方案四：隔離驅動
做半橋/全橋拓撲時，高端MOS管的驅動是個頭疼問題——它的源極電位在開關過程中不斷變化，地電位驅動根本用不了。

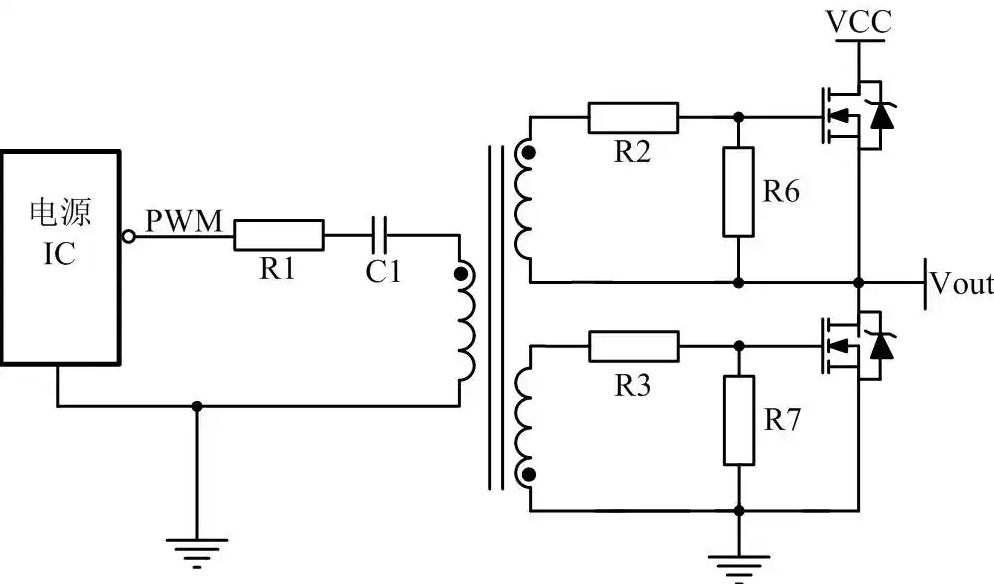

變壓器驅動是經典解決方案：
C1隔直電容： 阻斷直流分量，防止變壓器磁芯飽和；同時傳遞交流驅動信號
R1阻尼電阻： 抑制PCB寄生電感與C1形成的LC振蕩，避免振鈴損壞柵極
設計要點：
變壓器要選對磁芯，保證足夠的伏秒積
繞組匝比根據驅動電壓幅度計算
PCB布局時，驅動回路面積越小越好，寄生電感是殺手

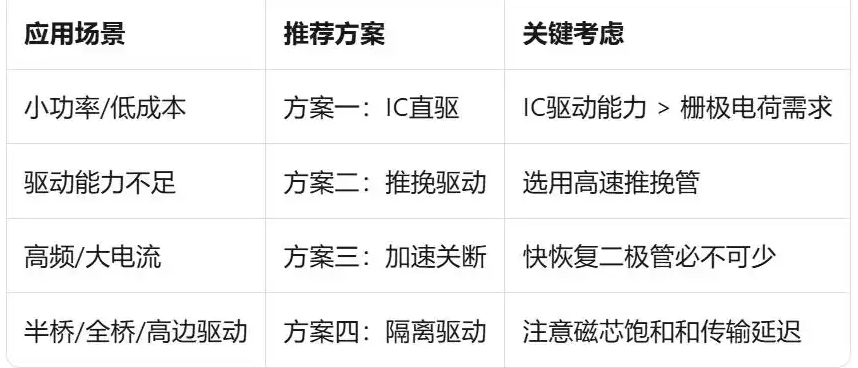

總結
