采用NMOS管搭建軟啟動電路時，通常選用增強型結構并將其接入電源負極，且需滿足下述工作要求：
①導通電壓要求：需保證 Vgs> Vth（開啟閾值），確保MOSFET能夠正常導通；
②軟啟動工作機制：借助外部輔助電路（例如RC網絡或?qū)Ｓ眉尚酒?，使柵極電壓緩慢提升。隨著柵極電壓的逐步升高，MOS管溝道電阻會隨之逐漸減小，進而抑制并平緩上電過程中產生的浪涌電流；當柵極電壓升高至Vgs> Vth的狀態時，NMOS管會從漸進導通狀態過渡至完全導通狀態。
NMOS管在不同類型電源電路中的緩啟動應用電路如下：
一、正向輸出電源的N型MOS管緩啟動電路
如圖所示：
該電路接通電源初期，電阻R1會立即為電容C1充電，此時C1可視為短路狀態，二極管D1同步導通，將MOS管Q的柵極電壓拉至低位，此時NMOS管的柵源電壓Vgs<Vth，Q處于截止?fàn)顟B(tài)。
隨著C1充電過程的持續推進，C1兩端電壓逐步升高，柵極電壓也隨之上升；當柵源電壓達到Vgs>Vth（導通閾值）時，MOS管Q導通，實現電源負極的連通，順利完成軟啟動流程。
軟啟動完成后，二極管D1處于截止?fàn)顟B(tài)，主要發揮隔離C1兩端電壓的作用。
穩壓管ZD1用于鉗制MOS管Q的柵源極電壓，起到保護Q管免受電壓沖擊的作用。

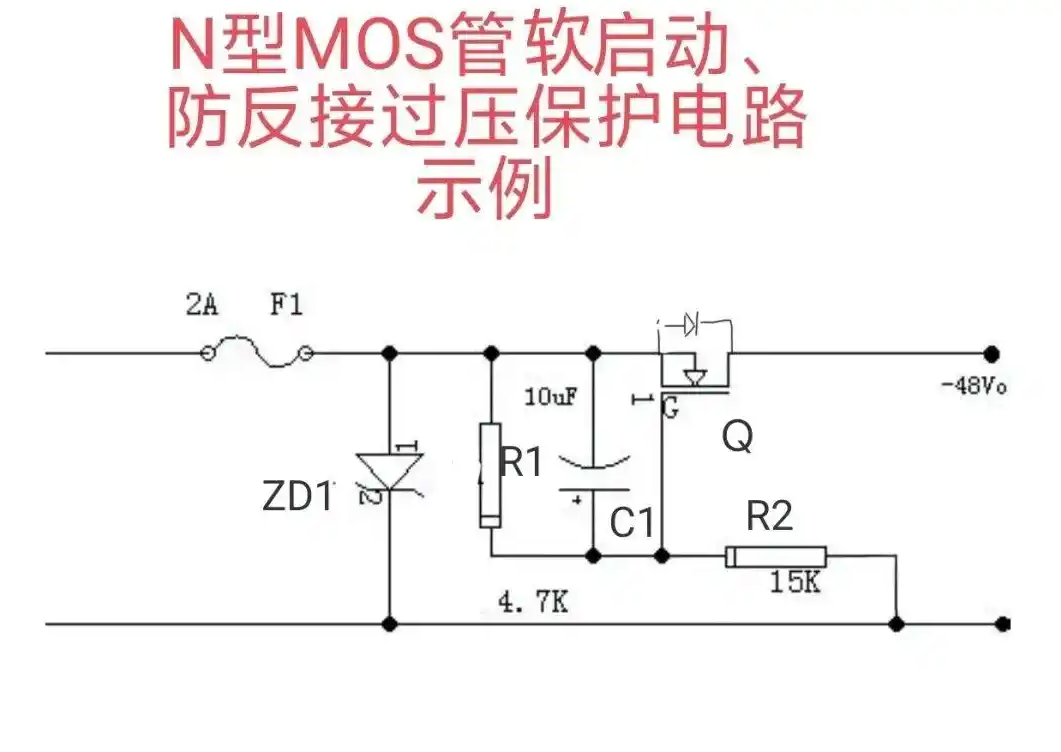

二、NMOS管在負極性供電電路中的緩啟動電路
如圖所示：
該電路集成了-48V供電系統的緩啟動、過壓防護及防反接功能。
NMOS管Q采用串聯方式接入電路負極端，其漏極與輸出端相連，源極則接入輸入端。
電路接通電源的初始階段，電阻R2對電容C1進行充電，此時C1可看作短接狀態，MOS管Q的柵極電壓也同步為-48V。在此狀態下，柵源電壓Vgs<Vth（Q管導通閾值），因此Q管處于截止?fàn)顟B(tài)。
隨著C1充電量的不斷增加，其兩端電壓逐步升高，Q管的柵極電壓也隨之上升；當柵源電壓達到Vgs>Vth的條件時，Q管迅速?gòu)臐u進導通狀態切換至完全導通狀態，順利完成軟啟動流程，進而實現抑制上電浪涌電流的效果。
MOS管緩啟動電路的典型應用場景包括電源熱插拔、電機驅動以及開關電源領域，核心作用是抑制電路中的沖擊電流，從而對功率管和負載起到保護作用。
