現在絕大多數電子開發遇到 PWM 輸出需求，第一思路都是選用單片機搭配定時器外設，調用現成庫函數十幾分鐘就能完成開發，調試便捷、開發效率很高。但如果設備部署在大功率電機周邊這類強電磁干擾工業現場，單片機極易出現程序跑飛、控制邏輯錯亂，僅靠常規看門狗復位很難及時規避設備故障。資深硬件工程師都清楚：數字程序的底層依托模擬硬件支撐，系統抗干擾能力完全取決于模擬電路設計功底。本文全程不使用微控制器，完整拆解一套運放 + 分立元件搭建的純硬件 PWM 發生電路，吃透模擬底層原理，解決工業環境下控制 “玄學故障”。
一、基準穩壓緩沖：拒絕負載拉扯，筑牢電源穩定基底
模擬電路所有信號失真、基準漂移問題，根源大多是供電電源不穩。很多新手設計時直接選用 7805、通用 LDO 線性穩壓芯片，忽略基準帶載擾動風險，而成熟方案會采用三極管配合穩壓管搭建簡易穩壓?jiǎn)卧?/div>
15V 母線電壓經過限流電阻輸送至 NPN 三極管基極，穩壓二極管將基極電位穩定鉗位在 5.6V；硅三極管導通存在 0.6V 左右 Vbe 壓降，發射極穩定輸出 5V 基準電壓，低成本完成穩壓輸出。
穩壓輸出后增設電壓跟隨器運放作為隔離緩沖，很多人不解電壓增益為 1 的跟隨器存在意義，這正是區分高低階設計的細節。理想電壓跟隨器擁有極高輸入阻抗、近乎零輸出阻抗，相當于前后級電路的隔離屏障。即便后級負載電流頻繁波動，也不會擾動前級精密基準電位；電路預留跳線排針搭配可調電位器，可按需微調基準電壓，適配不同調試工況。
二、高阻抗同相放大：無損拾取微弱傳感信號

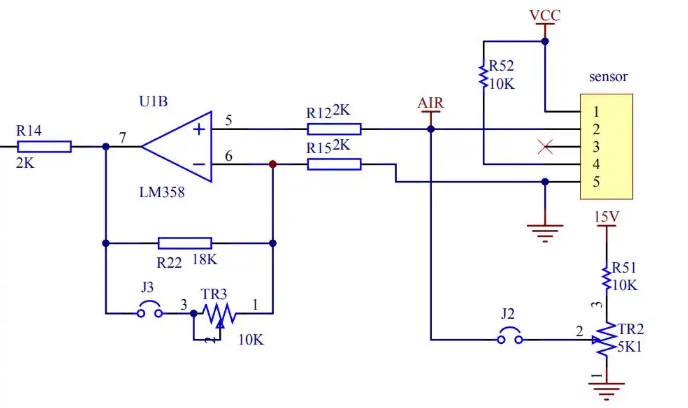

系統前端傳感器輸出信號幅值極低，極易受電路分流衰減，本電路采用 LM358 單路運放搭建同相放大電路處理傳感信號。
對比反相放大器，同相放大輸入阻抗極高，幾乎不會從傳感器輸入端抽取電流，實現信號無損采集。放大倍率固定遵循公式A=1+R15/R22，配套可調電位器 TR3 可靈活調節信號放大靈敏度。

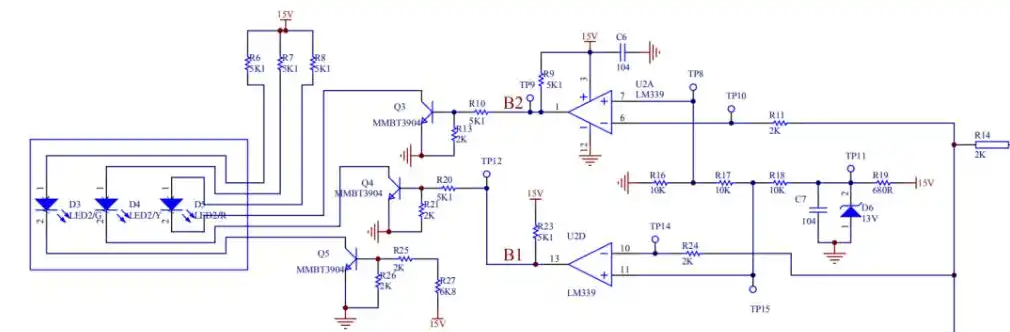

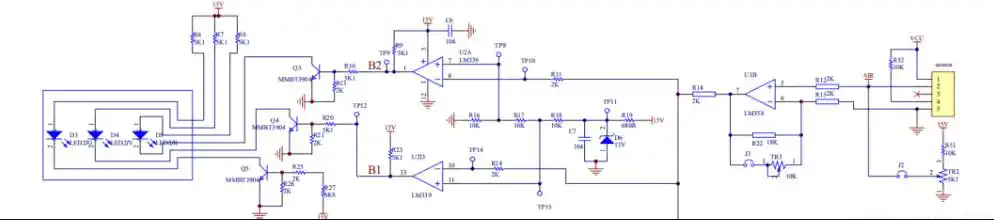

放大后的信號送入電壓比較器，由 R16、R17、R18 電阻分壓生成固定報警閾值；穩壓管搭配濾波電容組成穩壓濾波回路，消除電源紋波抖動，避免報警 LED 頻繁誤閃爍。
放大后的信號送入電壓比較器，由 R16、R17、R18 電阻分壓生成固定報警閾值；穩壓管搭配濾波電容組成穩壓濾波回路，消除電源紋波抖動，避免報警 LED 頻繁誤閃爍。
三、RC 充放電分立電路：純硬件實現雙邊沿檢測

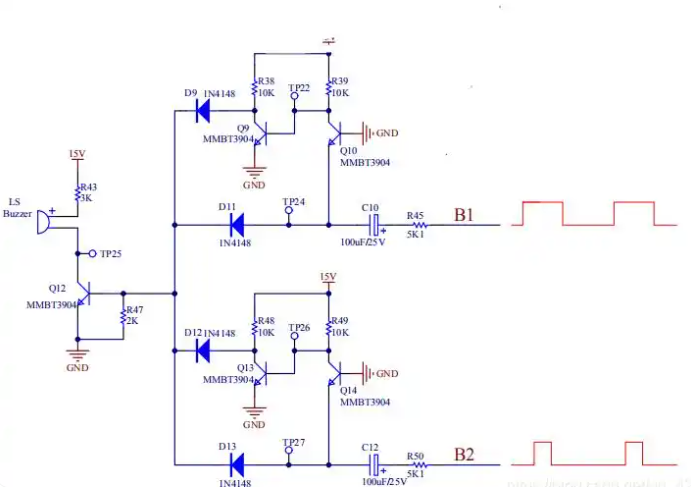

無單片機中斷資源時，利用電容交直流特性，僅靠三極管、二極管搭建電路，就能識別電平上升、下降雙邊沿，觸發蜂鳴提示。
上升沿捕捉：低電平跳轉為高電平時，電容快速充電，瞬時交流脈沖導通二極管，驅動蜂鳴器發聲，發聲時長由 RC 充電速率決定；
下降沿捕捉：高電平跌落瞬間電容對外放電，回流電流流入三極管基極，經過兩級三極管信號反向放大后，再次驅動蜂鳴器工作。
整套邏輯完全依托電容充放電物理特性實現，無需任何數字控制單元，純硬件完成雙邊沿觸發檢測。
四、模擬電路核心：滯回振蕩生成線性三角波，對比切割輸出 PWM
純硬件生成可調 PWM 的核心思路：先依靠滯回比較器產生周期性三角載波，再通過可調直流基準電壓切割三角波，輸出占空比可控的方波信號。
1. 三角波振蕩生成原理

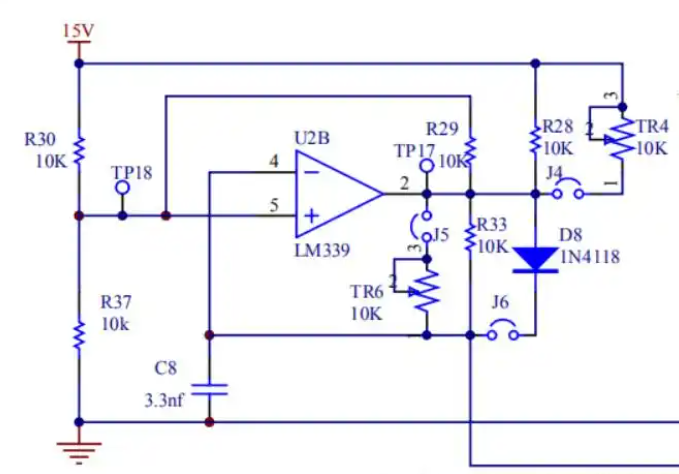

帶反饋電阻 R29 的滯回比較器構成自激振蕩單元，上電初始電容無電荷，運放輸出高電平對電容充電；電容電壓上升至上限閾值時，滯回比較器輸出翻轉為低電平，電容開始放電。

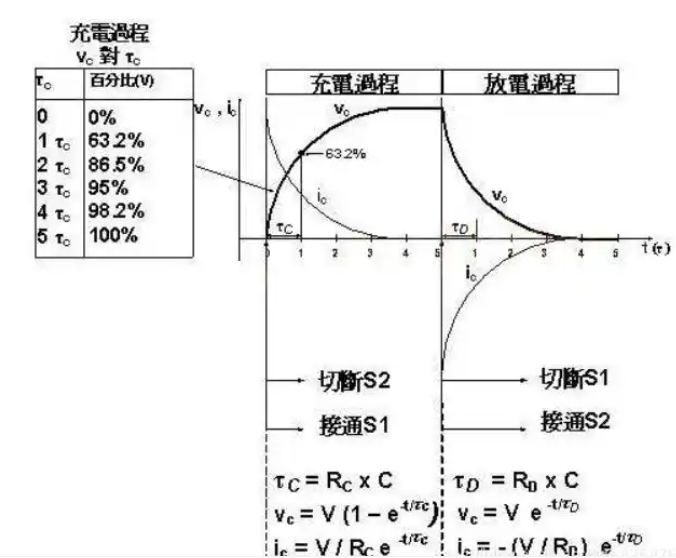

滯回特性會同步切換比較閾值，電容電壓跌落至新下限閾值后，運放再次輸出高電平充電，循環往復生成周期性波形。普通 RC 充電曲線為指數非線性曲線，工程優化方案僅截取充電前 64% 區間，該段曲線線性度最優，以此得到近似標準三角載波，同時兼顧振蕩頻率。
2. 電壓比較切割輸出可調 PWM

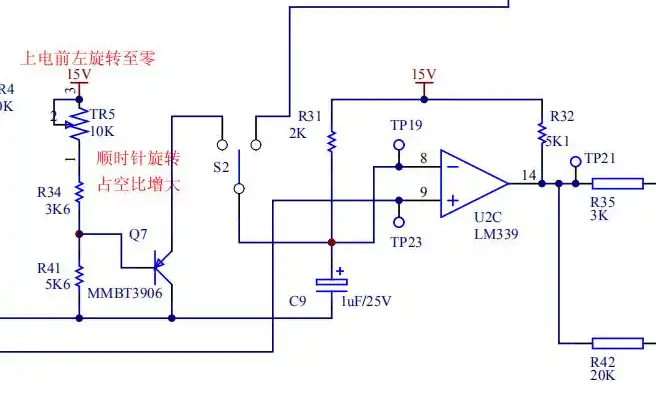

生成穩定三角波后送入第二路電壓比較器，電位器輸出可調直流參考電平作為切割閾值：參考電壓越高，三角波被切割后的導通脈寬越窄；參考電壓越低，輸出高電平持續時間越長。手動調節電位器即可連續改變 PWM 占空比，實現無級調壓、調光等控制功能。
文末總結
單純依靠單片機庫函數只能完成基礎控制，強干擾工業場景極易失控。數字程序賦予設備靈活的控制邏輯，但穩定、抗擾的模擬硬件才是設備可靠運行的底層基礎。熟練運用運放虛短虛斷、RC 充放電、滯回比較等模擬底層特性，才能應對各類現場疑難故障，真正吃透硬件設計的核心邏輯。
