大容性負載關斷頻繁燒管？根源在于柵極電荷泄放設計缺失
不少硬件研發人員，不管是剛入行新人還是有多年調試經驗的工程師，在帶大容量電容負載的 PMOS 電源開關項目里，都踩過關斷瞬間器件過熱燒毀的量產大坑。本文從 RC 緩啟動原生缺陷出發，逐層拆解柵極泄放電路的迭代優化全過程，理清每版電路的隱患與改良方案。
一、緩啟動電路的雙面性：開機防浪，關機埋雷
后端并聯大容量電容負載時，行業通用緩沖手段是在 PMOS 柵源兩端并聯電容，依靠電容緩慢充電拉長導通周期，大幅抑制上電瞬間沖擊電流，保護前級供電回路。
但這套方案只解決開機問題，完全忽略關斷工況的風險：柵極并聯的大容量電容會儲存大量電荷，關斷指令下發后，電荷釋放速度極慢，柵源壓差衰減周期被拉長。此時負載側電容仍存有電壓，PMOS 會長期停留在高功耗線性區間，持續積聚熱量，最終出現熱擊穿炸管故障。
二、基礎改良：增設專用柵極快速泄放回路
想要規避關斷高熱，核心思路是搭建獨立電荷泄放通路，收到關斷信號后快速拉平柵極與源極電位，讓 PMOS 迅速截止。

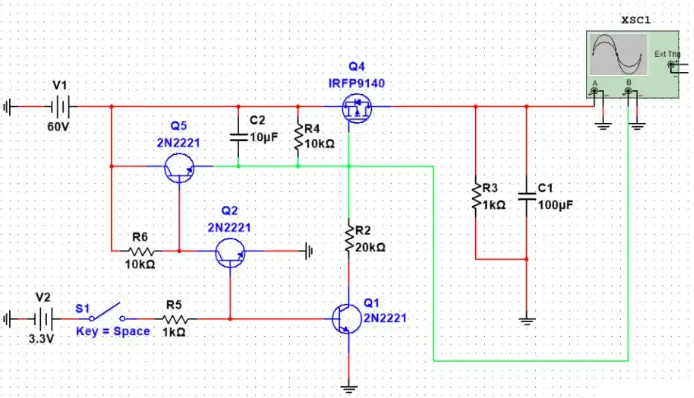

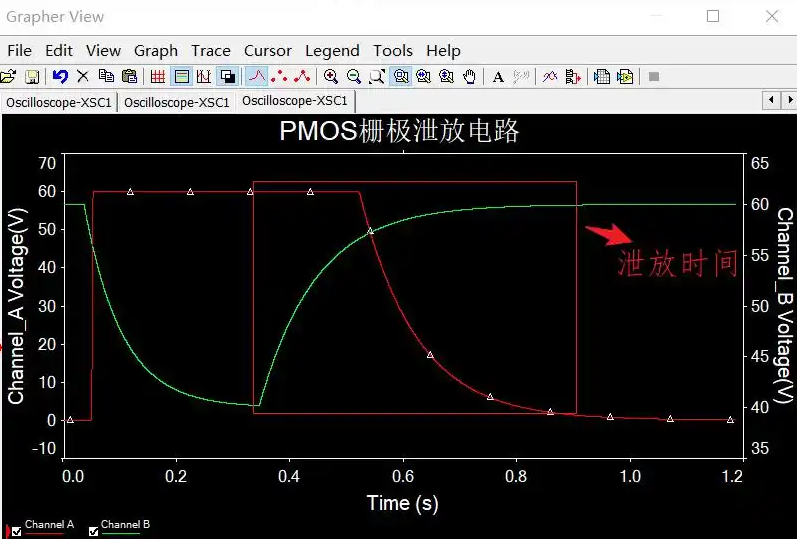

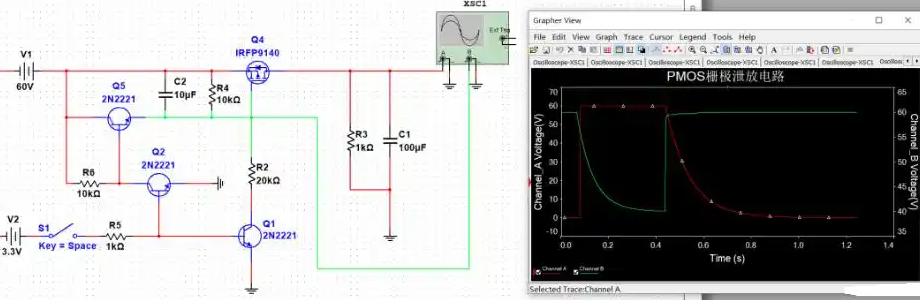

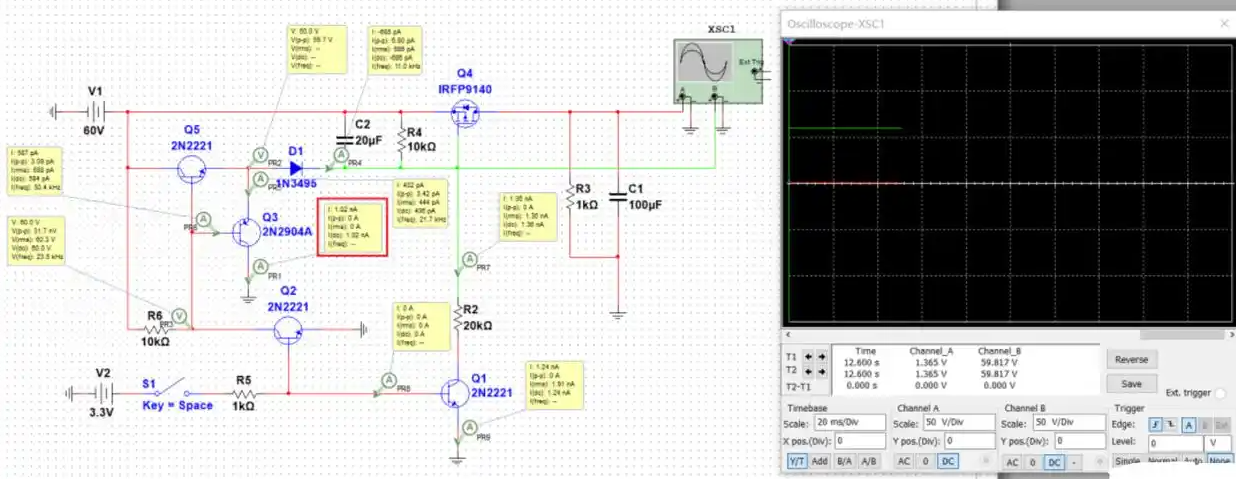

在仿真環境搭建標準測試電路，柵源配置 10μF 緩啟動電容，對比有無泄放支路兩組波形：

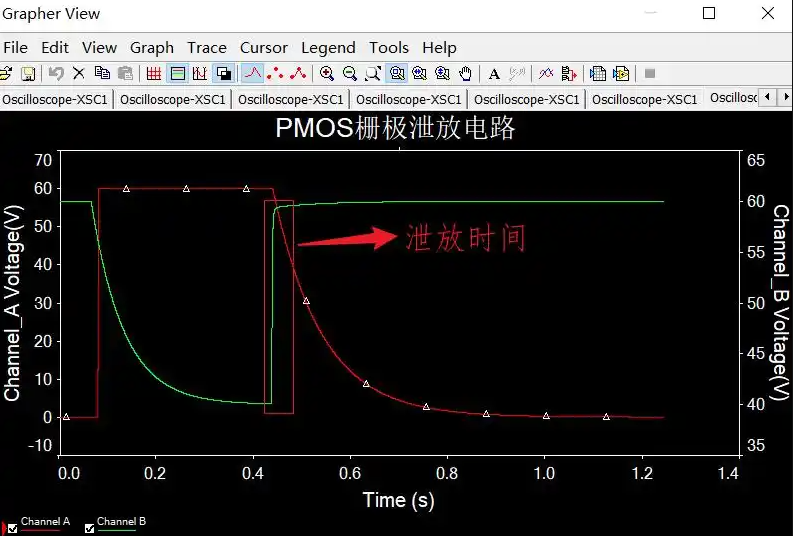

增加 NPN 泄放三極管后，關斷階段柵極電壓快速回落，切換干凈利落；

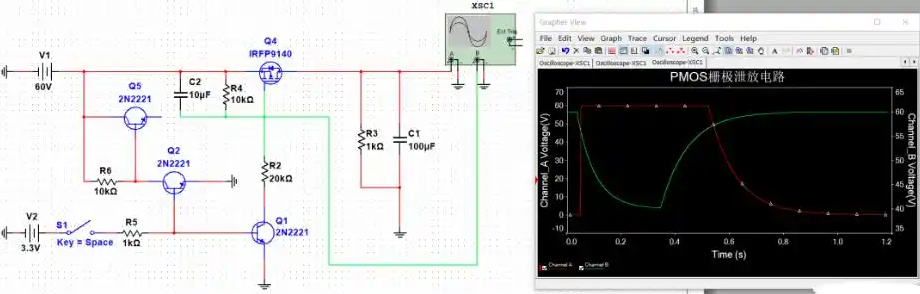

拆除泄放支路后，柵極電壓下降拖尾嚴重，這段過渡區間就是功率管過熱損毀的高危窗口。
三、初代泄放電路實物致命缺陷：三極管 EB 結超壓

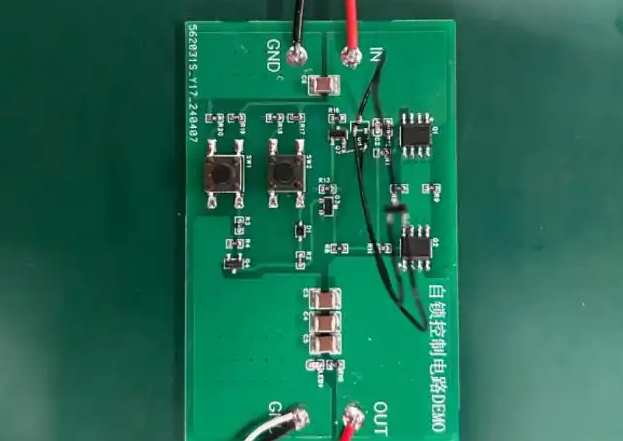

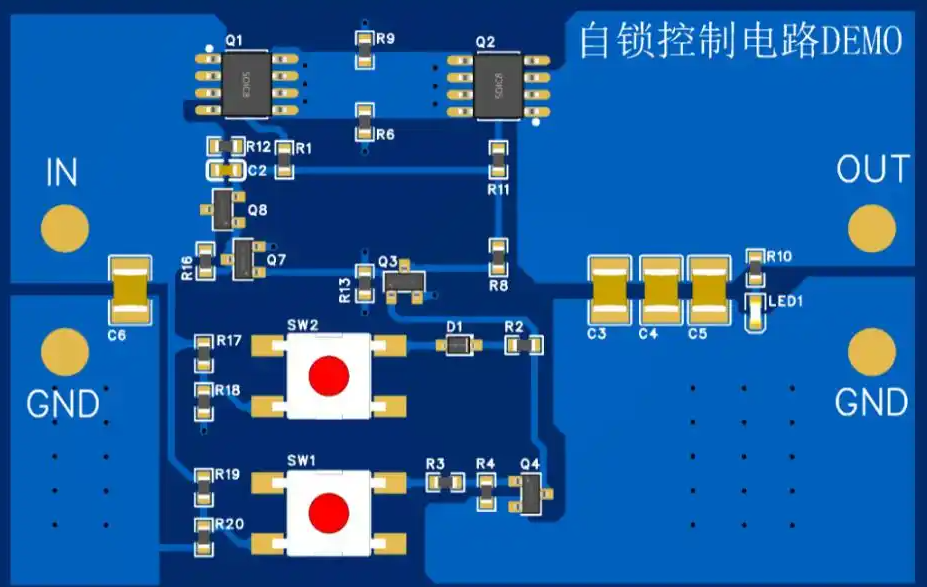

仿真波形完美不代表實物可靠，投板調試會暴露隱藏器件應力隱患：

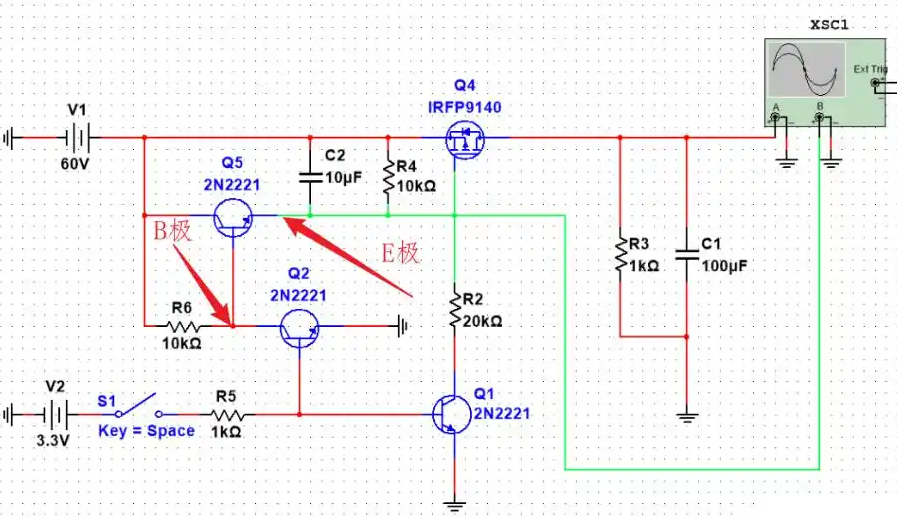

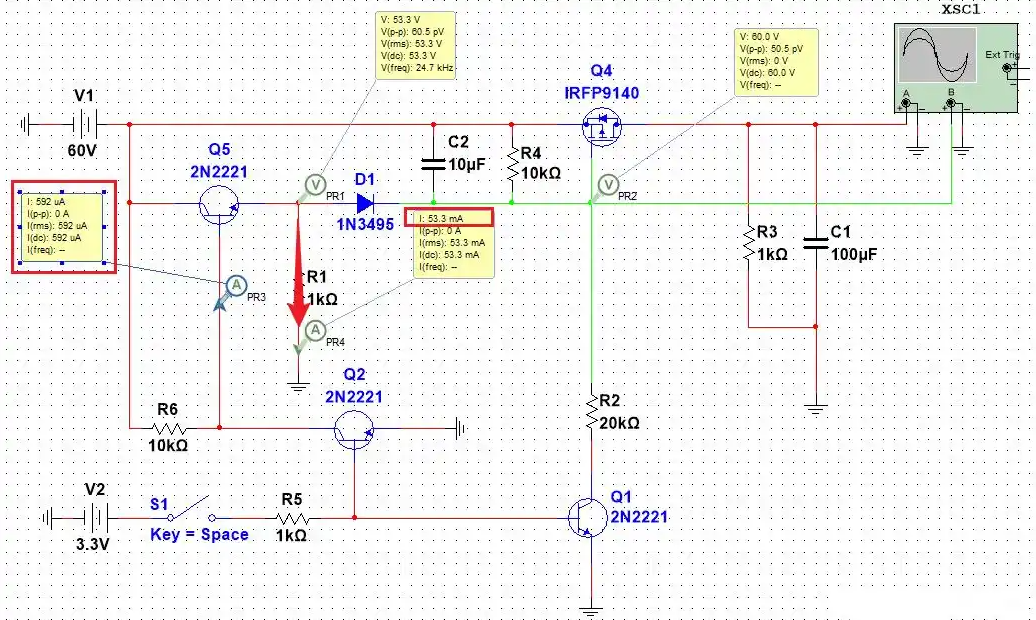

主開關 S1 閉合、PMOS 完全導通時，泄放用 NPN 三極管發射極電位遠高于基極電位，發射結承受反向電壓超出器件額定耐壓，長期通電會造成三極管永久性損壞，連帶主控 PMOS 一同燒毀。
四、電路第一次優化：二極管 + 下拉電阻消除 EB 壓差

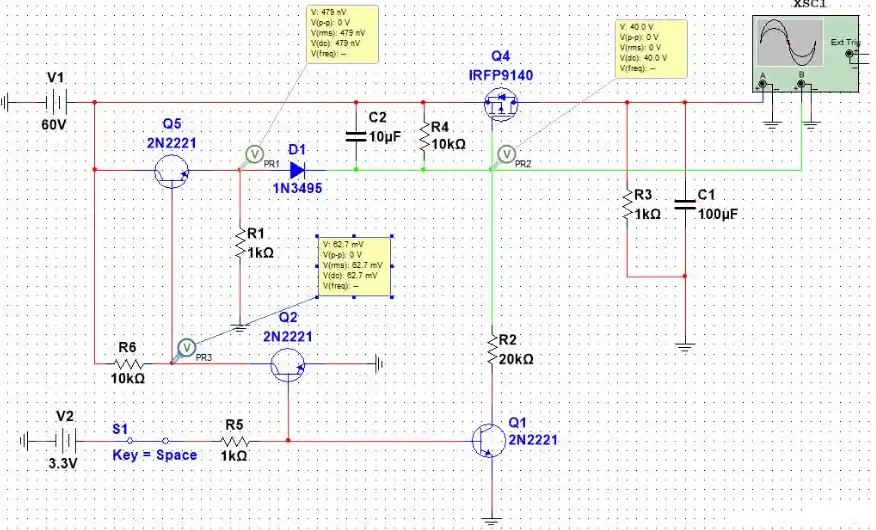

針對發射結過壓問題，新增耐壓高于系統最高電壓的鉗位二極管，搭配對地下拉電阻完成電位約束：
開關導通狀態下，控制管 Q2 將 NPN 基極拉至地電位；二極管配合電阻同步把發射極電位下拉，把 EB 兩端壓差控制在器件安全區間，徹底解決反向超壓問題。

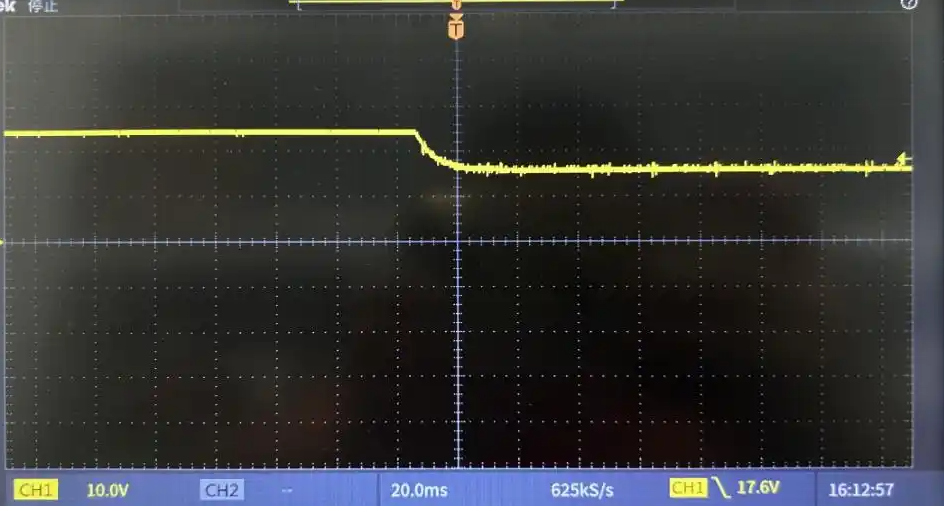

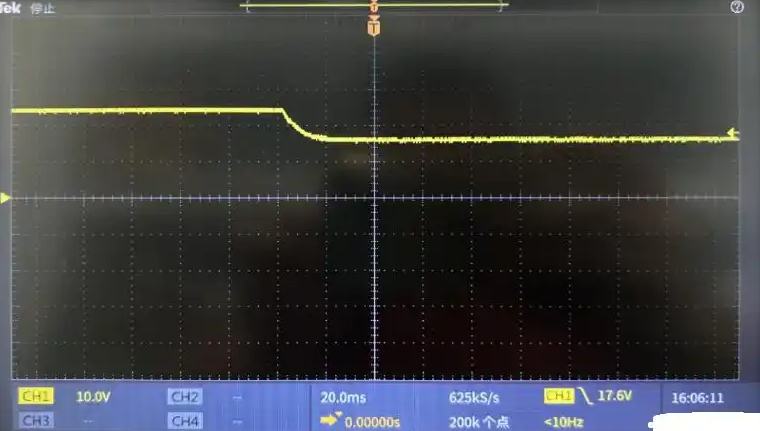

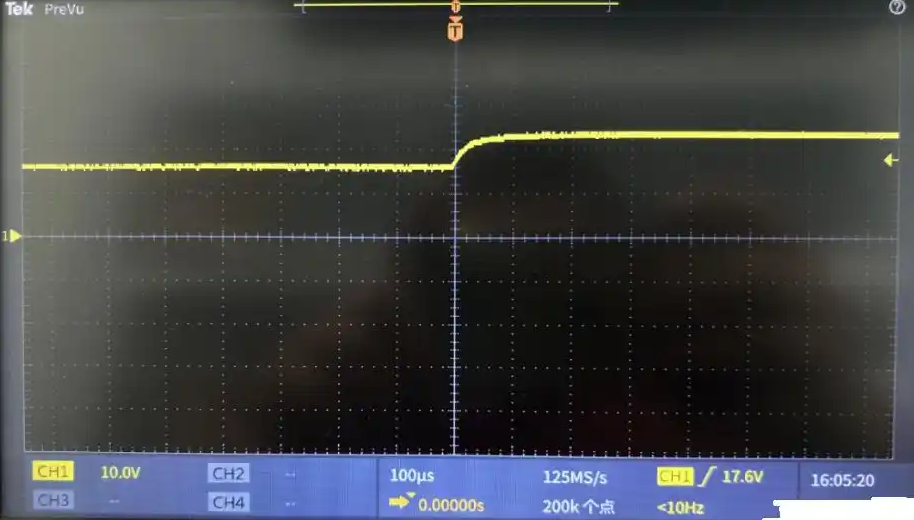

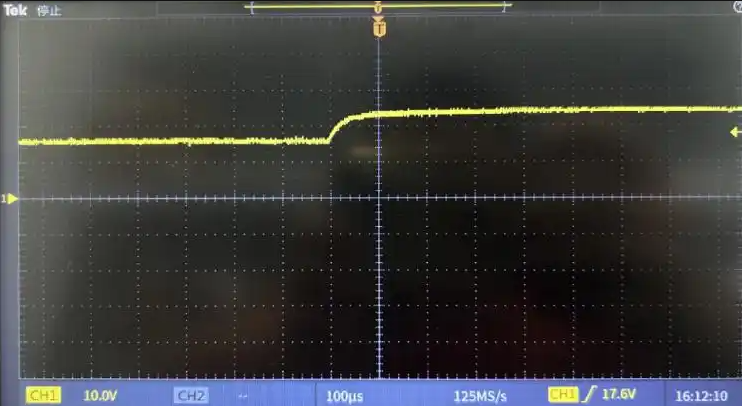

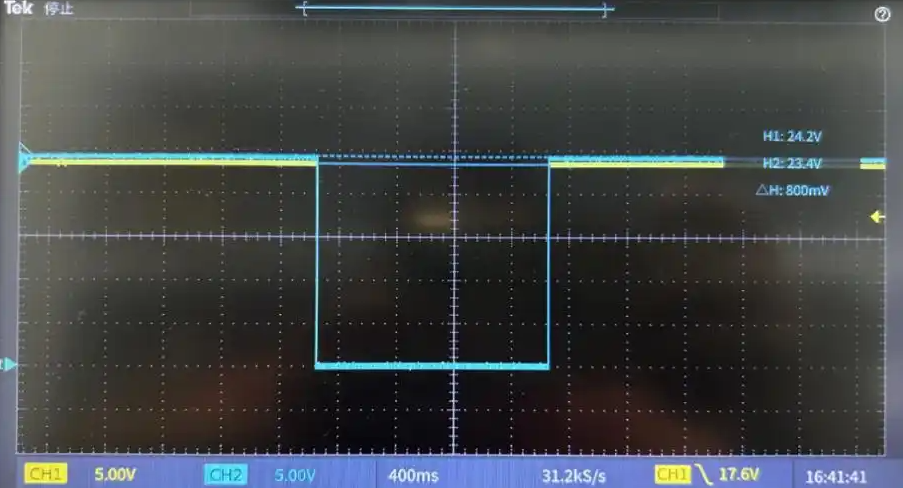

實測波形對比可直觀看到基極、發射極電位差值被穩定約束；帶 5A 滿載與空載兩組工況驗證，PMOS 開通緩啟動時長約 20ms，關斷電荷泄放僅 200μs，關斷速度遠快于導通緩沖，兼顧防浪涌與快速關斷兩大需求。

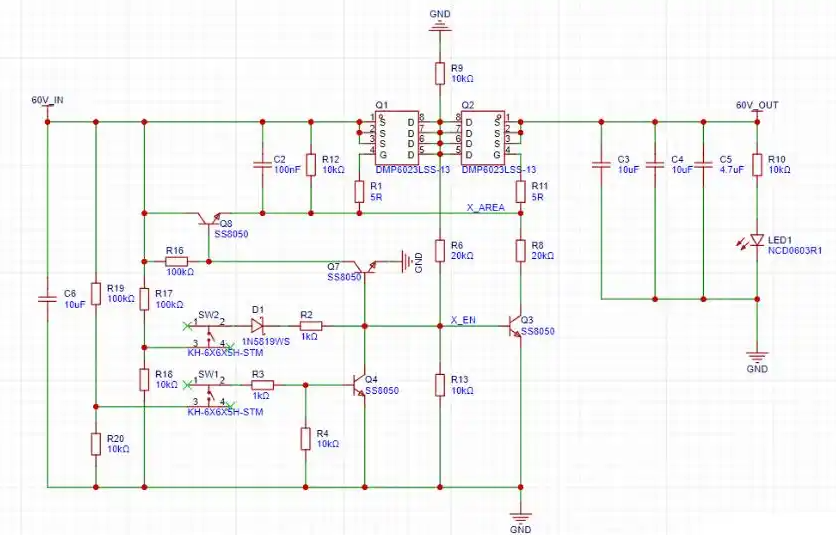

五、極致低功耗迭代：PNP 有源開關替代耗能下拉電阻
鋰電池供電設備對靜態漏電流要求嚴苛，上一版方案里的下拉電阻，在設備待機未開啟時會持續對地分流，產生固定靜態功耗，縮短續航。
優化思路采用 PNP 三極管（型號 2N2904A）替換無源下拉電阻，實現動態開關控制：
整機未使能、S1 斷開時，前置控制管 Q2 截止，PNP 與泄放 NPN 發射極同處高壓電位，三極管 BE 無壓差保持截止，無任何靜態對地電流，設備待機功耗降至最低。
結尾總結
一款簡單的 PMOS 緩啟動電路，從原生關斷炸管缺陷，到解決輔助三極管應力隱患，再針對電池產品優化靜態功耗，每一輪改動都建立在器件電氣特性與工況實測之上。硬件設計不能僅憑仿真結果下定論，電壓應力、靜態損耗、快慢切換時序這類細節，只有結合實物調試才能完整規避量產故障。
