在調試板子的時候，有沒有遇到過這種“見鬼”的現象：
明明把BOOST升壓芯片的 EN（Enable）引腳拉低 了，原本以為輸出端應該斷電、電壓歸零，結果拿萬用表一測——輸出端居然還有電壓！ 而且電壓值僅僅比輸入電壓（VIN）低那么一點點（大約一個二極管壓降）。
這時候你的心態是不是崩了？難道我買到了假芯片？還是外圍電路焊短路了？
別急，這不是玄學，這是拓撲結構決定的物理鐵律。今天咱們就深扒一下，為什么絕大多數BOOST芯片都做不到“真關斷”。
一、 “非同步”BOOST的硬傷
先來看看最經典的非同步升壓結構，以 MP1517 為例。
很多新手看規格書（Datasheet），看到有EN引腳，下意識覺得：“High就是開，Low就是關”。邏輯上沒毛病，但你忽略了功率路徑。
大家請看上圖我標出的紅色箭頭路徑。
在非同步架構中，功率是從 VIN 經過電感 L1，再穿過二極管 D1，直接到達 VOUT 的。
發現問題了嗎？ 這條路徑上，電感是導線，二極管是單向導通的。芯片內部的開關管（MOSFET）是并聯在對地回路上的。
當你把EN拉低，芯片內部邏輯確實是睡著了，不進行PWM開關動作了。但是！ 外部的這條 VIN -> L -> D -> VOUT 物理通路根本不受芯片控制！只要 VIN > VOUT，電流就會源源不斷地流過去。
這就是為什么你的LED關不掉，或者電池一直在漏電的根本原因。
二、 換成“同步”BOOST就能好？太天真！
有人說了：“非同步有個二極管擋路，那我換成同步整流的BOOST芯片，用MOS管代替二極管，MOS管是可以關斷的，這樣總行了吧？”

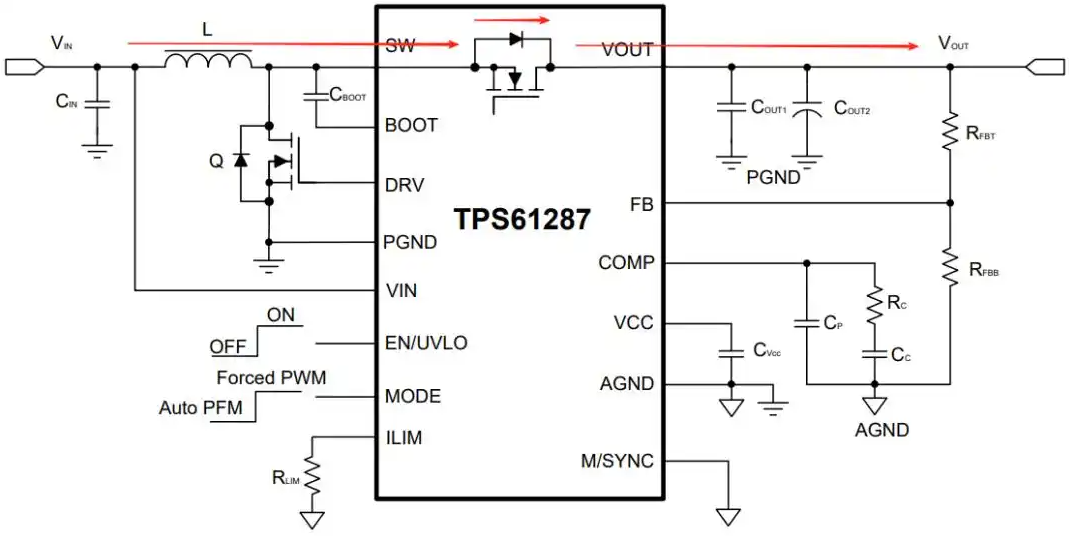

比如這款 TPS61287，看起來很高級，高側集成了同步整流MOSFET。
看似完美，但我們深入分析一下MOSFET的構造。
所有的功率MOSFET內部都寄生著一個體二極管（Body Diode）。在同步BOOST拓撲中，上管（高側MOS）的體二極管方向，恰好也是從SW指向VOUT的。
這就尷尬了。即使EN拉低，芯片把MOS管徹底關斷（Gate極電壓為0），電流依然會像走“后門”一樣，順著這個寄生的體二極管，從輸入流向輸出。
所以，普通的同步BOOST，依然無法實現輸出真關斷！
這里留兩個深水區問題考考大家（懂行的在評論區見）：
芯片設計時，為什么不直接把內部高側MOS反過來接？（D接SW，S接VOUT），這樣體二極管反向，不就能阻斷電流了嗎？
為什么大功率高效率的方案，往往還要外掛一顆低側MOS？
（這兩個問題涉及半導體工藝和驅動邏輯，咱們下期專門拆解）
三、 想要“真關斷”？你得選對人
那這個死結就解不開了嗎？當然不是。
如果你必須要切斷這條通路（比如電池供電的低功耗設備），你需要選擇帶有 “Load Disconnect（負載斷開）” 功能的BOOST芯片。也就是傳說中的——真關斷（True Shutdown）。

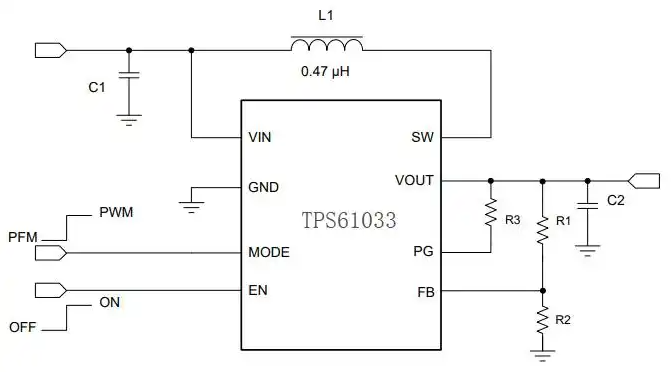

來看看真正的解法，比如 TPS61033。
注意看它的內部結構！它在SW和VOUT之間，設計了一個特殊的開關結構。
當EN拉低時，它能真正地在物理上切斷輸入和輸出的連接，就像你拿剪刀剪斷了電線一樣。

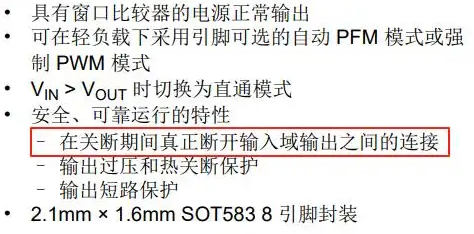

大家看上
圖紅框部分，規格書里白紙黑字寫著：“在關斷期間真正斷開輸入與輸出之間的連接”。
總結一下
做硬件設計，不能只看邏輯框圖，要看物理拓撲。
普通BOOST（同步/非同步）： EN拉低 = 停止升壓，但 VOUT 約等于 VIN（電流直通）。
真關斷BOOST： EN拉低 = 停止升壓 + 輸出為0V（徹底斷路）。
選型時多看一眼Datasheet里的 "Output Discharge" 或 "Load Disconnect" 字樣，能幫你省去改板子的大麻煩。
