今天掛一個典型案例。 上午學弟拿來一個WL01渦流傳感器模塊要退貨，說是壞的。一上電，5V電壓下電流直接飆到0.4A，發熱嚴重，芯片燙得能煎雞蛋！
還沒開始測渦流，板子先成了“暖手寶”。是模塊質量太差？還是玄學問題？ 我一把攔住準備退貨的學弟：“別急著甩鍋，先查查你怎么用的。”
這一查，還真查出了教科書級別的錯誤操作。 我看了一眼他的連接方式，發現幾個致命疑點：
供電分離：模塊由外部電源供電，輸出端接STM32單片機的PA0引腳。
引腳懸空電壓：PA0口雖然設為模擬輸入，但在懸空狀態下竟然存在1.2V左右的電壓。
致命的時序：這才是最騷的操作——電源還沒給模塊上電，輸出端就已經插在了帶電的STM32引腳上了。
很多人覺得：“這有啥？不就是沒供電嗎，沒電不就是斷路嗎？” ? 大錯特錯！在模擬電路的世界里，沒上電 ≠ 斷路。

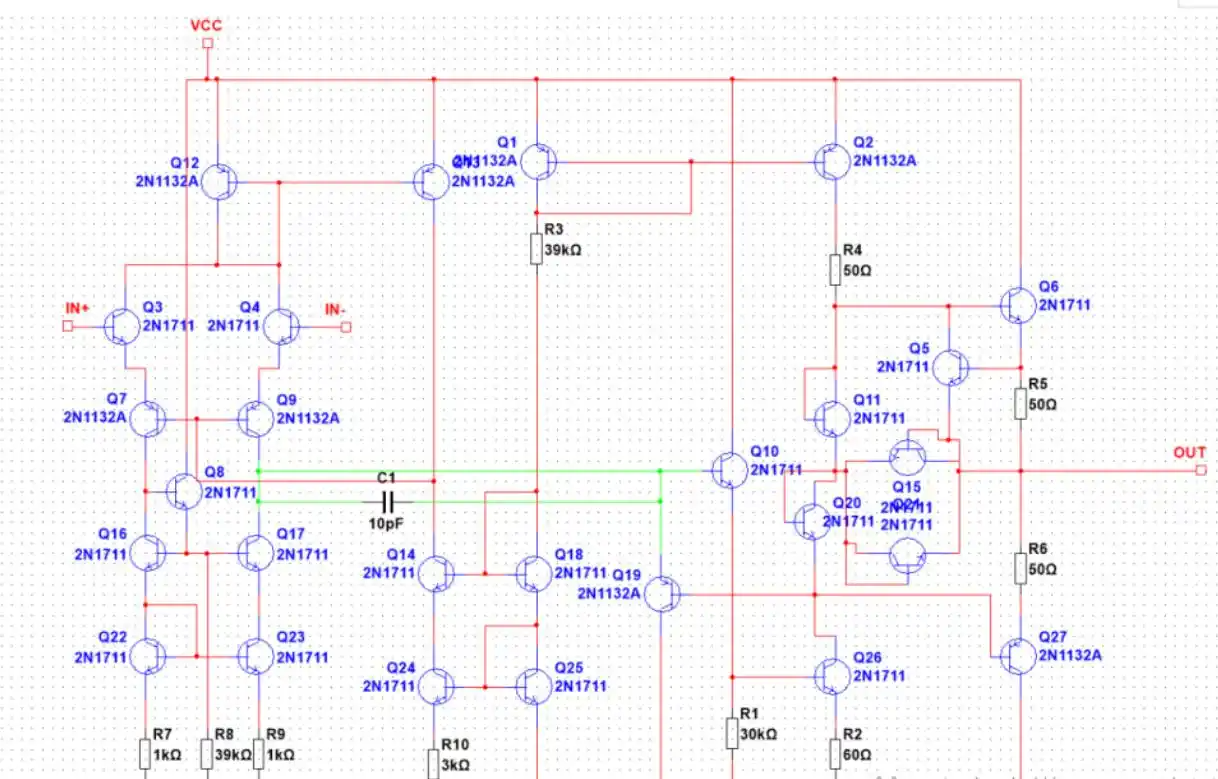

為了講清楚這個原理，我們必須把芯片“剖”開看。 大家看下面這張圖，這是去年我自己設計的運放（與本次事故運放結構相似）。請注意看輸出級，它是推挽輸出的三極管結構。為了保護電路，外部通常會串聯二極管到正負電源。

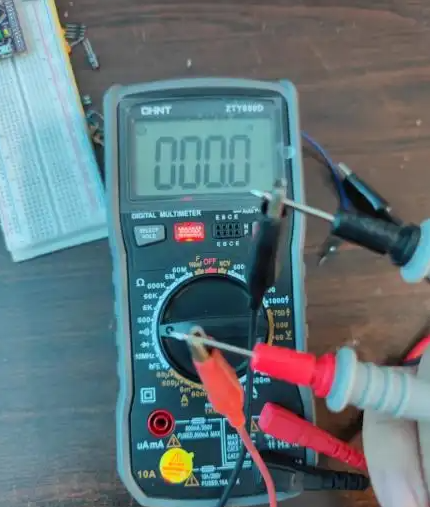

看懂了嗎？當模塊還沒上電（VCC=0V）時，芯片內部究竟發生了什么？ 我們拿萬用表實測一下。當學生電源接入但不開啟時，用萬用表通斷檔測量，你會發現內部竟然是導通的！
翻譯中...

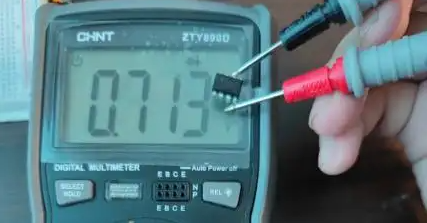

再看讀數：0.713V。

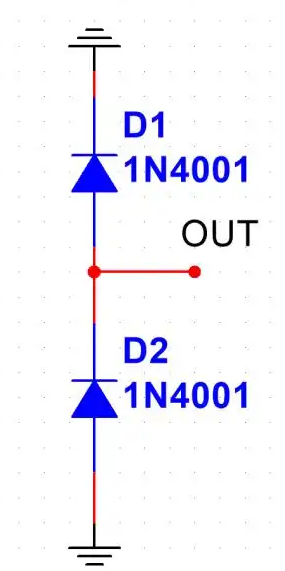

這熟悉的壓降，毫無疑問，就是二極管導通了。這意味著，當你的模塊沒上電時，內部結構等效于下面這張圖：

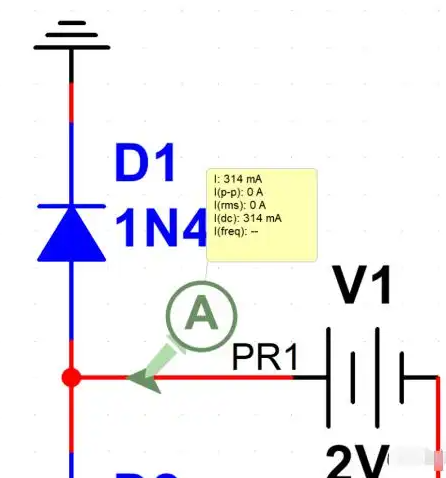

這時候，災難發生了。 如果你將輸出端接入單片機，而單片機IO口上存在高于導通壓降的電壓（比如那1.2V），就會導致二極管導通！ 此時，外部電流順著STM32的引腳，倒灌進運放的輸出端。看下仿真結果，電流高達 314mA！。
這0.4A的電流根本不是在工作，而是在瘋狂加熱內部結構。如果不先供電再接信號，芯片分分鐘就會燒毀。

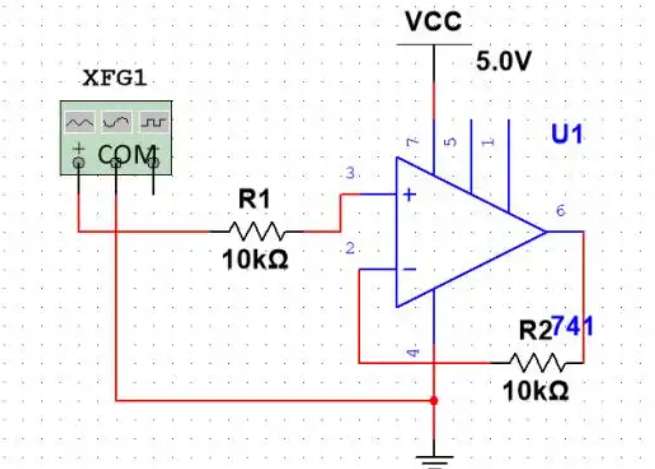

問題找到了，怎么解決？ 靠“規范操作”？告訴用戶“必須先開電源再接線”？ 不，好的硬件設計必須考慮容錯性。我們可以在運放的輸入和輸出端添加電阻。
加這個電阻（例如跟隨器用相同電阻，放大器用并聯值）有兩個巨大好處：
限流保護：有效抑制輸入電流，防止倒灌燒毀芯片。
抗干擾：防止外部電壓亂竄或靜電擊穿。
把原理講透后，我批評了學弟一通。 無論是用模塊還是畫芯片，出現問題并不可怕。可怕的是出了問題就逃避，就把鍋甩給模塊。
從自身出發，對問題尋根問底，才能避免下一次炸機。
