關于MOSFET的工作區，很多人在學模電的時候都被“名字”給坑了。BJT的飽和是做開關的，MOSFET的飽和卻是做放大的？
今天搬教科書，用最直觀的邏輯帶大家徹底把這個核心邏輯盤清楚！
1.靈魂拷問：我們到底想要什么？
如果讓我用一句話回答：只有在飽和區，我們才能實現“線性無失真放大”！
在其他區域（比如三極管區），信號出來是歪的、扁的，那是做開關用的，不是做放大的。
說無憑，我們拿最經典的共源極（CS）放大器來解剖一下:
看這個電路，邏輯很簡單：
輸入是柵源電壓 V_GS
輸出是漏源電壓 V_DS（也就是 V_O）
核心公式：VDS = VDD - (iD × RD)
看到沒？輸出電壓 V_DS 完全取決于漏極電流 i_D 怎么變。所以，MOSFET 到底怎么控制電流 i_D，決定了它能不能放大！
2. 為什么“三極管區”不行？
很多新手覺得“三極管區”（Triode Region）聽起來像是在工作，其實是個坑。

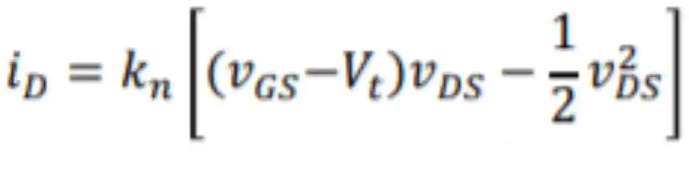

在三極管區，MOSFET 的電流方程非常復雜，輸出電壓 V_O 不僅取決于輸入 V_GS，竟然還跟它自己 V_DS 有關！
這意味著什么？意味著非線性。你給一個正弦波進去，出來的是個被壓扁的、扭曲的波形。 這在音響里叫“爆音”，在射頻里叫“諧波干擾”。絕對不行！
3. 為什么“飽和區”才是王道？（干凈！純粹！）

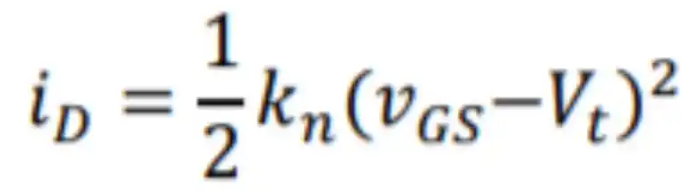

好，現在讓我們把管子推入飽和區。奇跡發生了，電流方程瞬間清爽：
注意到了嗎？V_DS 消失了！
此時的電流 i_D 只受輸入電壓 V_GS 控制，跟輸出端的電壓沒關系了。 這在電路里叫“壓控恒流源”。
此時的輸出電壓公式也變得很單純，雖然有一個平方項，但在小信號分析下，這段曲線足夠陡峭且接近線性。 這就是我們要的可控性！

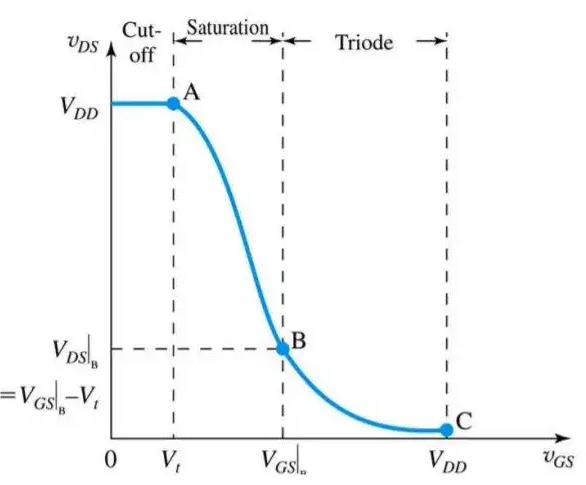

4.一圖勝千言：電壓傳輸特性曲線（VTC）
如果你覺得公式枯燥，直接看這張圖，這是所有放大器設計的藏寶圖：
我們把輸入（V_GS）和輸出（V_DS）的關系畫出來： A到B段（飽和區）： 看到那個陡峭的下坡了嗎？那是最常用的區域。輸入線性放大，輸出無失真。B到C段（三極管區）： 曲線趴窩了，平了。這地方增益極低，而且輸出高度失真。

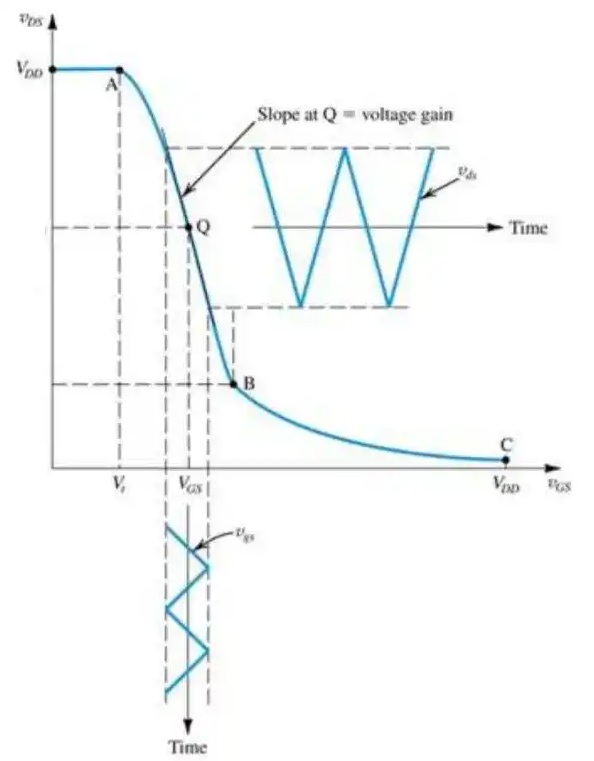

5. 終極奧義：放大是如何發生的？
最后，讓我們動態地看一下信號是怎么被放大的。
我們將直流偏置點（Q點）設在飽和區曲線最陡峭的地方。 輸入一個小小的正弦波 V_GS。 ?? 因為飽和區的曲線斜率（Slope）很大，這個小波動被映射到了縱軸上。 輸出端就得到了一個巨大的、形狀完美復刻的反向電壓波形！
總結一下：
三極管區 = 可變電阻 = 開關導通狀態（輸出失真，適合做電源/數字邏輯）。
飽和區 = 壓控恒流源 = 放大器核心（線性好，增益高，適合做運放/射頻/音頻）。
下次你在調試電路發現波形削頂或者失真了，先別急著換芯片，拿萬用表量一下 VDS。八成是你的靜態工作點（Q點）跑偏了，管子沒在飽和區老實呆著！
