很多工程師天天盯著代碼 Debug，卻忽略了電源線上那短短幾毫秒的波動。今天給兄弟們拆解一個經典的“自鎖型電壓監控電路”。這玩意兒成本不到 5 毛錢，但它的邏輯比幾百塊的芯片還要“狠” 。
這就是硬件層面的“死刑立即執行”，絕不給 Bug 留活路。
第一步：設下“絆馬索”

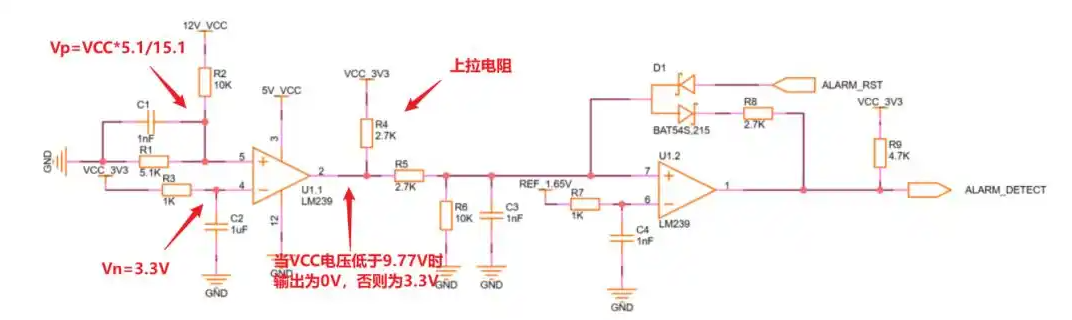

這個電路的核心是 LM239 四路比較器。原理非常暴力：看到那個 12V 分壓電路了嗎？算一下參數：3.3 * (10+5.1) / 5.1 ≈ 9.77V 。
意思就是：只要 12V 母線敢跌破 9.77V，哪怕只是一瞬間，比較器 U1.1 就立刻翻臉，輸出低電平 。這是第一張倒下的多米諾骨牌。
第二步：上了“手銬”就別想跑
這是整個電路最騷的操作，也是新手最容易暈的地方。普通的欠壓保護，電壓恢復了，報警就停了。但這在工業級場景是絕對不行的！故障發生過，必須把“嫌疑人”扣住 。

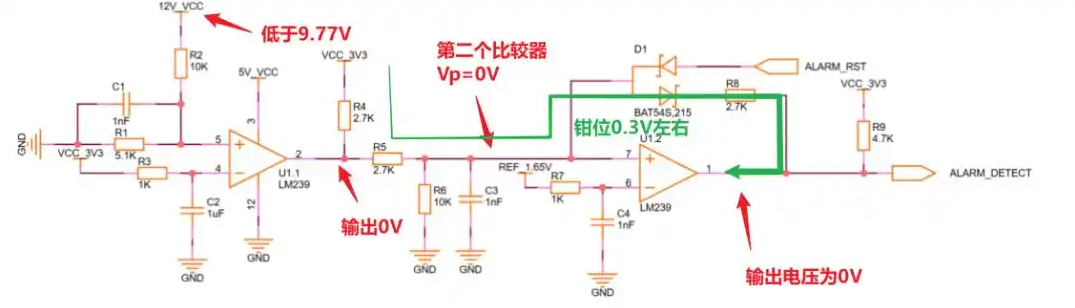

看 U1.2 和那個雙二極管 D1：一旦偵測端觸發低電平，U1.2 的輸出端瞬間變低。高潮來了：此時，輸出端的低電平會順著二極管 D1 “倒灌”回輸入端，把自己死死鉗位在 0.3V 左右 。
這就形成了硬件自鎖。哪怕下一秒 12V 電源恢復正常了，這個比較器依然會“咬住”不放 。
第三步：來自 MCU 的“特赦令”

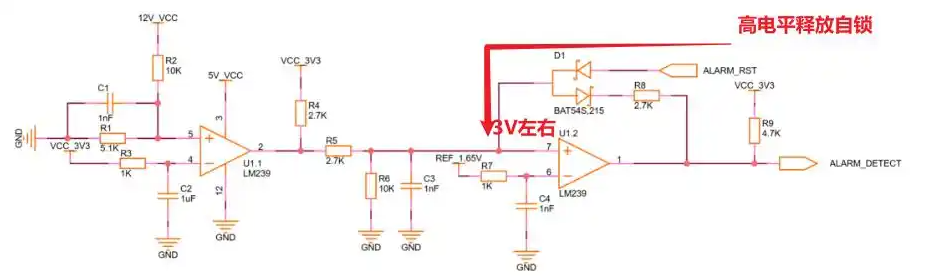

什么時候才能解除警報？只有等 MCU 處理完現場，主動發話。MCU 把 ALARM_RST 引腳拉高，電流強行灌入，把 U1.2 的輸入端電位抬升到 3V 以上（破壞比較條件），這時候電路才會以此復位，重新開始監控 。
頂級預警：少這顆電阻，MCU 直接火葬場
如果你要復刻這個電路，千萬注意！R8 這顆電阻，是你的保命符 。
很多新手畫圖為了省事，覺得反饋嘛，直接連過去不行嗎？大錯特錯！

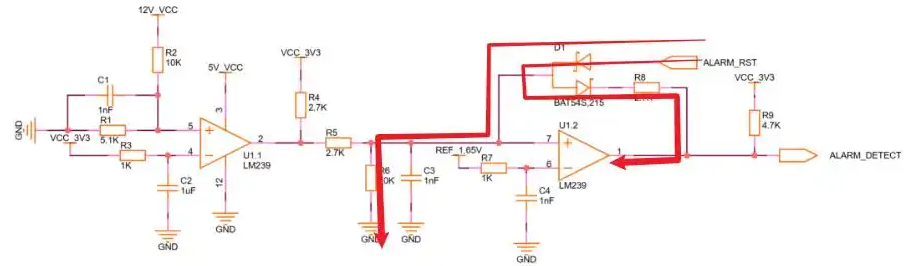

試想一下：當電路正處于“自鎖”狀態（輸出端內部對地導通），此時你 MCU 突然給一個高電平復位。如果沒有 R8 限流，這就相當于電源直接對地短路！巨大的電流會瞬間擊穿比較器的輸出管，甚至順著燒毀 MCU 的 IO 口 。
來個總結:
用幾顆電阻電容、一個比較器，搭出一個帶 Set/Reset 觸發器邏輯的硬件看門狗 。這就是經典模電的魅力。在安規和高可靠性領域，物理層面的邏輯永遠不會撒謊 。
如果是你，為了省事你會選專用的電源監控芯片，還是會用這種極簡的“分立器件”方案來秀操作？
