在做硬件設計時，只要涉及電池供電，你絕對繞不開一個痛點：當外部5V電源（USB）拔掉的瞬間，怎么讓電池（3.7V）瞬間“無縫”頂上，保證MCU不復位、系統不掉電？
很多小白的第一反應：“簡單啊，兩個二極管搞定！” 大錯特錯！ 普通二極管有0.7V左右的壓降，電池本來就只有3.7V，再砍一刀只剩3.0V了，電量還沒用一半系統就低壓報警了。
今天帶咱們談?wù)?MOS管的真實玩法，以及那個經典的、優雅的 “PMOS無縫切換電路”。但請注意，網上的圖很多都有坑，今天我們要講的是修正后的、真正安全的應用思路。
第一部分：別再死背書了，MOS管得這么理解
不管是面試還是實戰，MOS管永遠是重頭戲。教科書里畫滿了一堆電子空穴，看著頭大。作為工程師，你只需要記住這張圖里的“門道”：
NMOS（左圖）： 它是電路里的“大力士”。電流通常從D流向S。它喜歡待在下層（低邊），要想讓它干活（導通），G極（柵極）電壓必須比S極高，一般高個5到10V 。
PMOS（右圖）： 它是電路里的“守門員”。電流習慣從S流向D。它喜歡待在上層（高邊），要想讓它導通，G極必須被拉低，也就是G的電壓要比S低個5到10V 。
通俗來說：NMOS是高電平干活，PMOS是低電平干活（相對于源極S而言）。
第二部分：為什么高手都怕“High-Side NMOS”（高邊NMOS）？
在設計開關電路時，有一個黃金法則：上管用PMOS，下管用NMOS。 為什么？

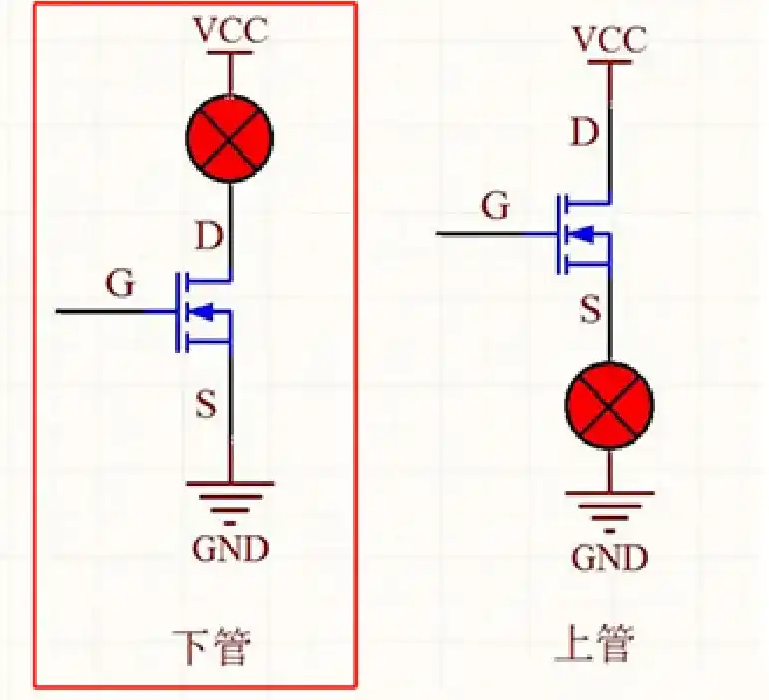

我們先來看下面這張圖，左邊是下管NMOS。S極接地（0V），G極只要給個6V左右，壓差夠大，完美導通。
但如果你非要把NMOS放在上面（右圖作為上管），S極接的是負載。負載電壓一升高，S極電壓也跟著高。這時候你想維持導通，G極電壓就得比電源電壓VCC還高！這就需要搞復雜的“自舉電路”，沒事別自找麻煩 。
所以，可靠的方案是這樣：

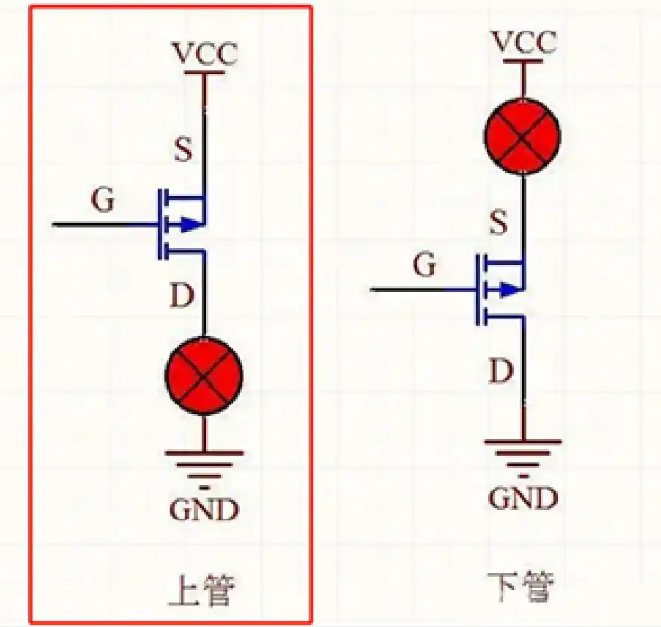

看左圖（PMOS上管）： S極接電源VCC，電壓死死的固定住。想導通，把G極拉到地（0V）就行了！G比S低，管子直接導通。簡單、有效 。
第三部分：揭秘！真正的“雙電源無縫切換”電路
重點來了。這是消費電子產品里常用的低成本方案。但請注意，這里藏著一個90%的人都會忽略的致命陷阱！

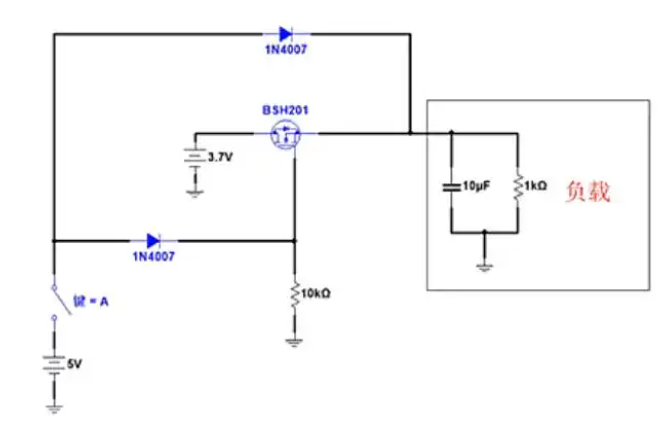

我們先看一張經典的原理圖（請注意，實戰中需要對這張圖做關鍵修改）：
這個電路的邏輯看似完美，但為了安全，我們需要對它進行兩處修改：
1. 關鍵修改：PMOS的 D極 與 S極 必須互換！

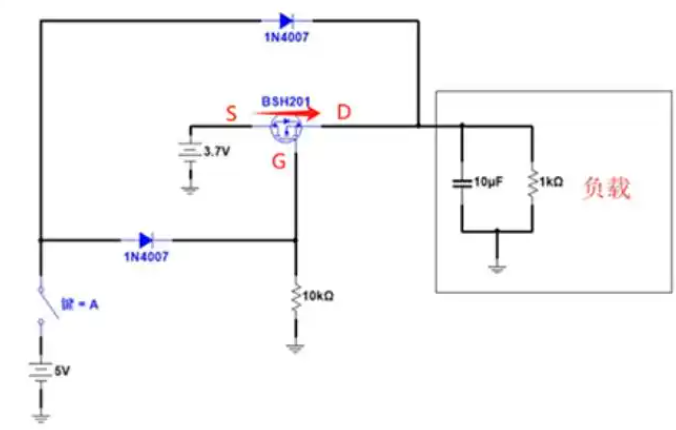

原文的圖示中，電池接在S極，負載接在D極。這在雙電源系統中是危險的！
隱患： PMOS管內部天然寄生著一個 體二極管（Body Diode），方向是從 D 指向 S。
后果： 如果按原圖接法（電池接S，負載接D），當插上USB（5V）時，D極電壓（約4.7V）高于S極電池電壓（3.7V）。電流會直接穿過體二極管，從USB倒灌進電池！ 這會導致不可充電電池漏液，或鋰電池過充爆炸。
高手修正： 必須將PMOS反過來接！
D極（漏極）： 接電池（3.7V）。
S極（源極）： 接負載（及USB供電側）。
原理： 這樣當USB插入時，S極（5V）> D極（3.7V），體二極管反向截止，完美防止倒灌。
2. 器件升級：扔掉 1N4007
原方案： 使用1N4007。
問題： 它是普通整流管，壓降高達0.7V-1.0V，且反應慢。5V輸入過來只剩4.2V，甚至帶不動某些設備。
高手修正： 換成 肖特基二極管（如 SS14 或 SS34）。壓降只有0.3V左右，發熱小，效率高，反應快。
第四部分：修正后的工作邏輯
按照修正后（D接電池，S接負載）的接法，工作流程如下：
場景一：插著USB線（5V供電中）
5V電源經過肖特基二極管（SS14）給負載供電，負載端（S極）電壓約為4.7V。
同時，5V也加到了PMOS的G極。
狀態判斷： S極=4.7V，G極=5V。V_{GS} > 0，PMOS 徹底關斷。
防倒灌： 此時D極是電池（3.7V），S極是4.7V，體二極管反偏截止。電池完美隔離，全靠USB供電。
場景二：突然拔掉USB線（5V斷電）
G極電壓通過R1（10kΩ）下拉電阻瞬間被拉低到GND（0V）。
瞬間反轉： 此時D極（電池）有3.7V。由于體二極管的存在，電池先通過二極管給S極（負載）供電。
緊接著，S極電壓約為3.0V-3.7V，而G極是0V。滿足 G < S（V_GS < 0）的導通條件！
結果： PMOS瞬間完全打開，電流不再走體二極管，而是走低阻抗的溝道。無縫切換完成！
關于“無縫”的秘密：

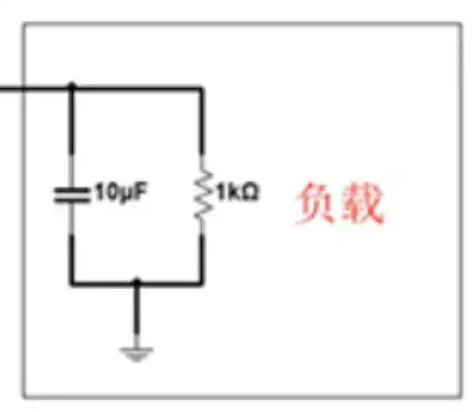

原理圖中的 10uF電容 依然至關重要。在USB斷開、MOS管開啟的微秒級空隙里，它負責“撐住”電壓，確保系統不復位。
