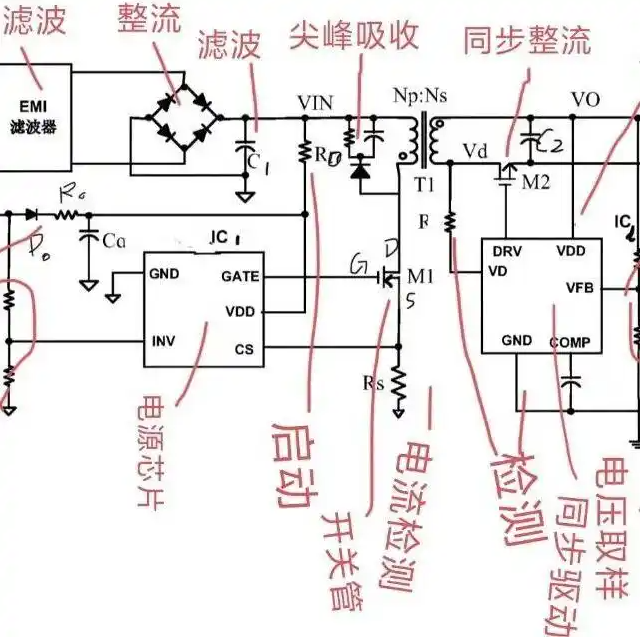

搞硬件設計的肯定都經歷過被“半橋拓撲”支配的恐懼。下管接地，驅動起來閉著眼睛都能搞定；但是那個懸在半空中的高壓側上管（通常是MOS管），它的源極電位可是滿天飛的！難道我們要給它單獨配一個昂貴的隔離電源嗎？
上管為什么難驅動？
在半橋電路里，上管的源極并沒有老老實實接在固定的地電位上，而是接在了橋臂的中點（HB） 。當電路工作時，這個中點的電壓會在0V和母線高壓（+VCC）之間瘋狂、高速地來回切換 。
這意味著什么？意味著你根本無法直接用普通的、以地為參考的驅動電源去點亮它 ！如果強行加驅動，板子分分鐘炸給你看。為了解決這個“浮動參考點”的千古難題，工程師前輩們發明了“自舉電路” 。
一招“偷天換日”，它是怎么工作的？
自舉電路的核心元件非常精簡，就兩個：一個自舉電容（C）和一個自舉二極管（D） 。它們配合起來，生生從低側驅動電源那里“借”來了電，給高側驅動憑空捏造了一個動態的“浮動電源（Vbs）” 。
這個過程跟變魔術一樣，主要分為兩個階段，并且和下側開關管的動作緊密耦合 ：
第一階段：偷偷“充電”補血（當下管導通時）當控制信號讓下管導通時，橋臂中點的電壓被瞬間拉低，幾乎貼到了地電位 。這時候好戲開場了：自舉二極管的正極連著低側電源Vcc，負極連著被拉低的中點，正極電位高于負極，二極管瞬間正向導通 ！ 低側電源Vcc抓緊時間，順著“Vcc → 自舉二極管D → 自舉電容Cbs → 下管 → 地”這條回路，瘋狂給自舉電容充電 。眨眼間，電容兩端的電壓就被充到了接近Vcc的水平（需扣除二極管的一點點壓降）。
第二階段：“起飛”放電干活（當上管導通時） 關鍵時刻來了！系統需要上管導通，于是先把下管關斷，此時橋臂中點（上管源極）的電壓跟著母線高壓“蹭”地一下飆升到了VCC 。 物理學告訴我們，電容兩端的電壓是不能突變的 ！既然電容里面已經充滿了電荷，當它的底層（源極）被強行抬升到高壓時，它的頂層（連著IC的Vb引腳）也被硬生生同步抬高，直接“浮起”到了（母線高壓VCC + 驅動電源Vcc）附近的高位 。 這時候，自舉二極管承受了巨大的反向電壓，果斷截止，完美隔離了高壓 。而那個充滿電的自舉電容，搖身一變成了高壓側的“臨時電源（Vbs）”，為驅動IC內部電路和上管柵極提供所需能量，保證上管被穩穩地打開 。
避坑指南：選型大有學問
千萬別以為隨便抓個電容二極管焊上去就能跑，里面全是坑！
自舉電容不能瞎選：容值必須經過精心計算。它得足夠大，能在上管最長導通時間內維持電壓不低于驅動IC的最低工作電壓，以保證驅動穩定 。但它又絕對不能過大，以免在最短的下管導通時間內無法完成充分充電 。核心原則就是：電路需保證在每個開關周期內，電容釋放的電荷能得到及時補充，維持電荷平衡 ！
二極管必須夠“快”：普通整流管在這里絕對活不過一秒。必須使用快速恢復或超快恢復二極管 。一是它要能承受高壓，二是為了減小反向恢復損耗和電荷損失，防止好不容易充進電容的電荷又倒灌流失。
總結
大道至簡！自舉電容僅僅用了最基礎的元器件，通過巧妙的“低端充電、高端浮起放電”的循環，就以簡潔、低成本的方式，動態地為半橋的高壓側開關管創造了隔離的驅動電源 。這是半橋和類似浮地驅動架構中不可或缺的經典設計 。
