剛接觸開關電源、半橋、全橋、反激拓撲的工程師都會學到一個關鍵知識點：高側 NMOS 的柵極驅動是整套電路的設計重難點，處理不當極易出現器件過熱、直接炸管。不少新人初期只把 MOS 當成單純通斷開關，完全忽略柵極電位約束。等到項目采購階段 PMOS 器件缺貨、或是嫌棄 PMOS 導通內阻大、物料成本偏高，打算用 NMOS 替代高邊開關時，就會遭遇各類電路故障。本文結合多年電源設計實戰，拆解高邊 MOS 選型的底層原理，避開極易踩死的設計盲區。
一、PMOS 高邊開關：新手友好的標準成熟方案

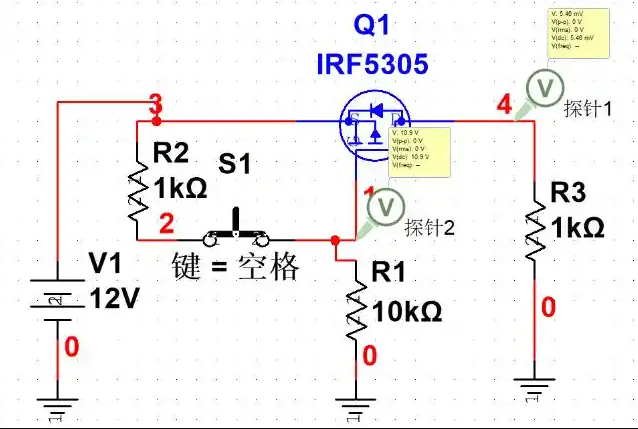

在電源正極通路做通斷控制時，PMOS 是最省心的選型。PMOS 導通硬性條件為柵源電壓低于閾值（VGS<VGS(th)），只需搭配合適分壓電阻，給柵極輸入低電平信號就能穩定開啟器件。
以 12V 供電系統舉例，PMOS 完全導通后負載兩端電壓基本接近輸入母線電壓，壓降損耗極低，驅動邏輯簡單，無需額外升壓配套電路，是低壓小功率高邊開關首選。
二、低邊 NMOS 斷地：暗藏致命安全設計缺陷

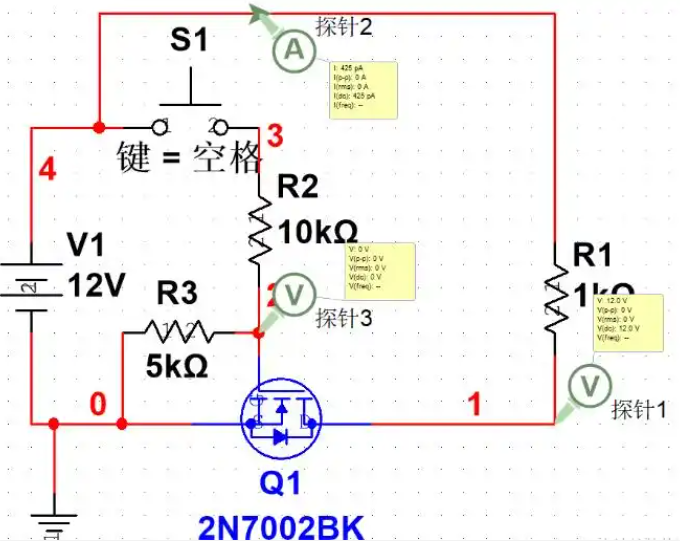

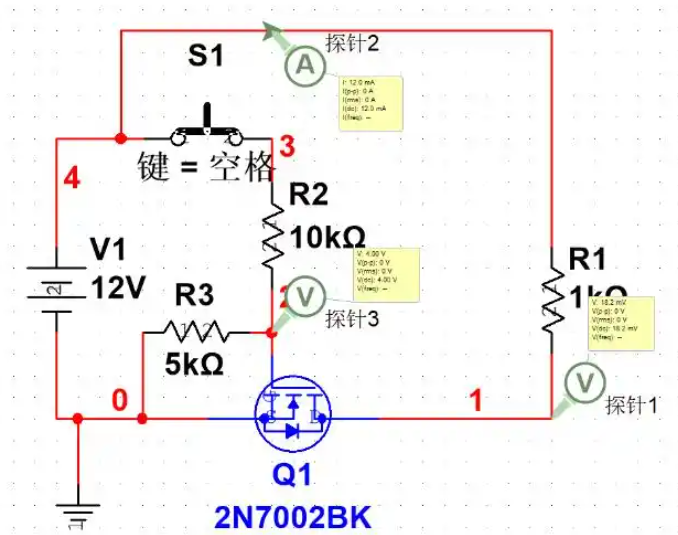

很多工程師為節省成本選用價格更低、備貨充足的 NMOS，直接把器件布置在地線回路做低邊開關，仿真層面看通斷邏輯正常，但工業量產設備嚴禁這種設計。
核心風險點：低邊 MOS 關斷時，僅斷開負載負極地線，負載正極依舊直接接入 VCC 母線，整機全程帶電。一旦設備外殼出現絕緣破損漏電，人員觸碰金屬外殼會發生觸電隱患，存在嚴重安全事故風險。
從設備安全規范角度，想要徹底切斷負載供電、消除帶電隱患，必須在電源正極布置高邊開關，這也是行業通用設計準則，因此必須攻克 NMOS 高邊驅動的技術難點。
三、高邊 NMOS 反接源漏：體二極管造成永久通路

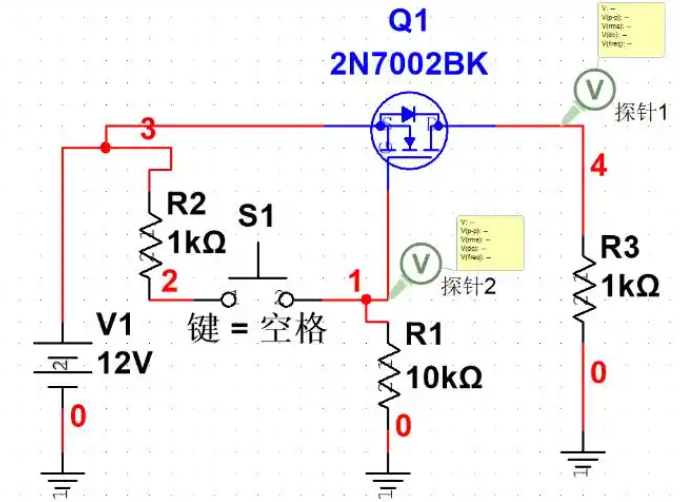

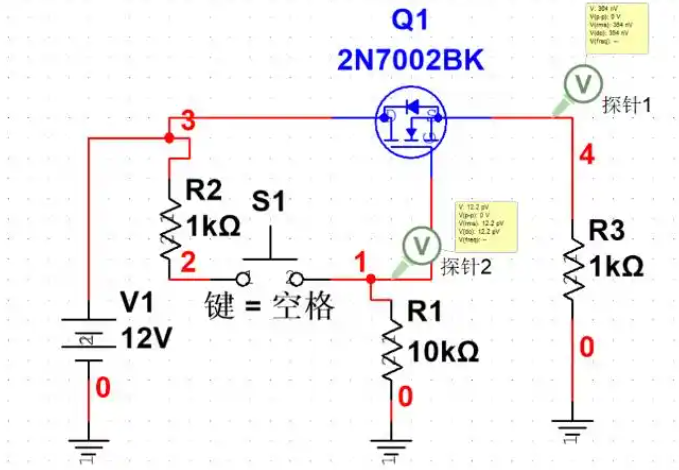

確定使用 NMOS 做高側開關后，新手最容易犯低級接線錯誤：誤以為 MOS 漏極、源極結構對稱，隨意調換引腳，把 S 極接 12V 母線、D 極連接負載。
這種接法會直接失效：NMOS 內部集成寄生體二極管，二極管陽極對應源極、陰極對應漏極，母線電壓會通過體二極管直接向負載持續供電，開關完全失去切斷功能。長時間導通還會因二極管正向壓降產生大量熱量，MOS 持續高溫發燙，嚴重時直接燒毀器件。
四、源極跟隨效應：負載電壓莫名丟失的根源

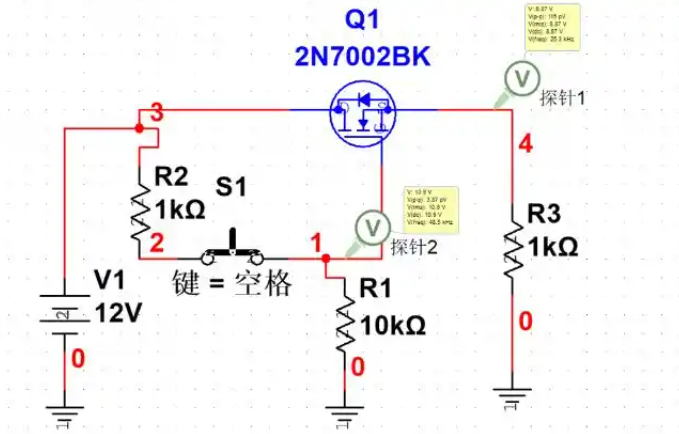

規范接線方式應為 NMOS 漏極接 12V 輸入電源，源極對接負載端，但此時會出現詭異工況：輸入穩定 12V，負載端電壓僅 8.87V 左右，MOS 既無法完全關斷，也不能飽和導通，始終卡在半導通區間。
底層原理為源極跟隨效應，牢記 NMOS 導通硬性標準：柵源壓差必須超過開啟閾值VGS>VGS(th)。
當柵極輸入 12V 驅動電平，MOS 初步導通，源極電位同步抬升；源極電壓不斷靠近母線，VG−VS柵源壓差持續縮小。當壓差剛好等于 3.1V 左右的閾值電壓時，導電溝道的導通能力被限制，器件進入恒流半導通鎖死狀態。12V 母線減去 3.1V 閾值壓降，最終負載僅能獲取 8.87V 電壓，無法滿功率工作。
五、兩種成熟方案：抬高柵壓突破母線電壓限制
想要消除源極跟隨帶來的壓降損耗，必須讓柵極驅動電壓高于 12V 母線，保證全程VGS充足，滿足飽和導通條件。單一 12V 供電系統下，有兩種成熟升壓驅動方案：
自舉電荷泵（Bootstrap）
依托電容電壓無法突變的電學特性，利用開關周期內高低管交替動作，周期性抬升柵極驅動電位，產生高于母線的浮動驅動電壓。IR2110 等半橋、全橋專用驅動芯片，全部基于這套自舉架構實現高側 NMOS 驅動，是大批量電源設備的主流低成本方案。
獨立 Boost 輔助升壓軌
單獨搭建小型 Boost 升壓電路，生成穩定高壓輔助電源，專門為高邊 MOS 柵極驅動供電，驅動電壓不受開關周期約束，適配超寬占空比、長時間導通的特殊工況。
結尾總結
硬件電路設計不能只看通斷邏輯，每一處電壓差、每一條電流通路都要結合半導體物理特性考量。弄懂 NMOS 高邊的源極跟隨陷阱、自舉升壓底層邏輯，才算完成從基礎接線調試到專業電源設計的進階，規避大量炸管、低壓輸出、安全漏電等量產故障。
