不少工程師調試電路都會遇到詭異故障：MOS 管毫無規律地燒毀，反復更換新器件依舊會損壞。不用歸咎于元器件質量問題，根源藏在 PWM 驅動波形里的致命振蕩 —— 柵極振鈴，這是極易被新手忽略的隱性故障源。
很多初學硬件的人存在理想化誤區，認為單片機 IO 輸出的 PWM 方波，傳遞到 MOS 柵極后，依舊是邊緣干凈、無雜波的標準矩形波。但在高頻電路的實際工況中，不存在完美陡峭的波形邊沿，今天結合多年調試經驗，拆解振鈴的形成原理與三套根治方案。
一、微小波形毛刺，為何能直接擊穿 MOS 柵極？

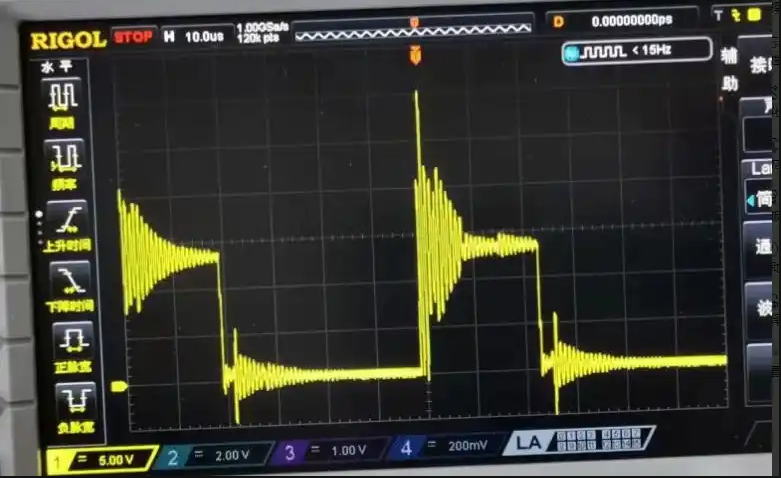

電路頻繁燒管時，不要盲目更換器件，優先用示波器探頭測量 MOS 管柵、源兩極的電壓波形。你會發現在 PWM 信號上升、下降沿位置，會出現明顯的高頻電壓振蕩，這個現象就是行業所說的柵極振鈴。

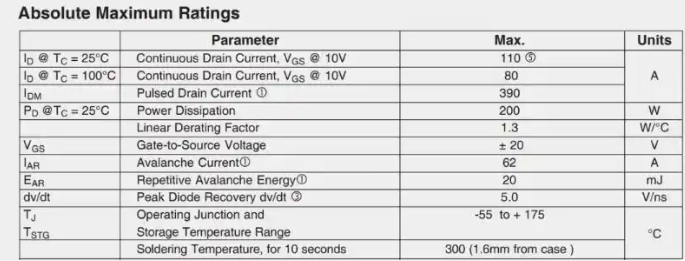

千萬別輕視這類波形毛刺，想要理解它的破壞力，一定要查看 MOS 規格書中標注的 VGS 柵源耐壓參數。舉例來說，很多常用功率 MOS 柵極最高耐受電壓僅 20V，振鈴產生的瞬時電壓尖峰會遠超該額定值，一旦尖峰擊穿柵氧化層，MOS 管會永久失效，這也是看似低壓驅動卻燒毀管子的核心誘因。
二、5V 標準信號，為何會激發出 LC 振蕩尖峰？

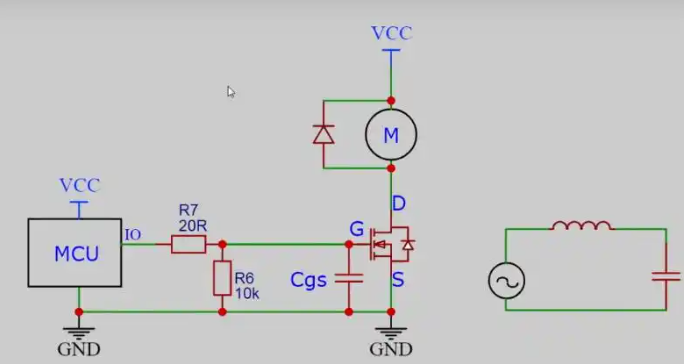

單片機輸出標準方波，到柵極卻出現劇烈振蕩，核心是 PCB 走線、器件自帶的寄生參數組合形成了 LC 諧振回路，構成振蕩的三大條件缺一不可：
激勵信號源：單片機輸出的 PWM 脈沖，上升沿階段給柵極電容充電，下降沿階段電容向外釋放電荷，快速的電壓跳變會持續給諧振回路注入能量，持續激發振蕩。示波器觀測也能發現，振鈴全部集中在電平切換后的短暫區間。
寄生電容 C：無需額外焊接電容，MOS 自身自帶 pF 級柵源寄生電容 Cgs，是諧振回路的電容載體。
雜散電感 L：這是新手最容易忽略的隱患。只要存在電氣回路，就會等效為單匝線圈，自帶寄生電感，均勻分布在 IO 走線、器件引腳、接地路徑各處。
寄生電感搭配柵極分布電容，再加上 PWM 脈沖持續激勵，完整的 LC 振蕩回路就此形成，持續產生超壓尖峰摧毀 MOS 柵極。
三、三套成熟整改方案，從根源抑制柵極振鈴
弄懂振蕩的底層物理邏輯后，有三種經過量產驗證的優化手段，可分層解決振鈴問題：
方案 1：優化 PCB 布線，從源頭削減雜散電感（最優治本方案）
寄生電感是振蕩的核心源頭，布線設計的核心思路就是縮小柵極驅動環路的面積與走線總長。實操要點：驅動芯片、單片機 IO 引腳盡量緊貼 MOS 管放置，柵極、源極走線越短越好，走線越短，回路等效電感越小，能大幅削弱振蕩幅度，是最考驗硬件布局功底的優化手段。

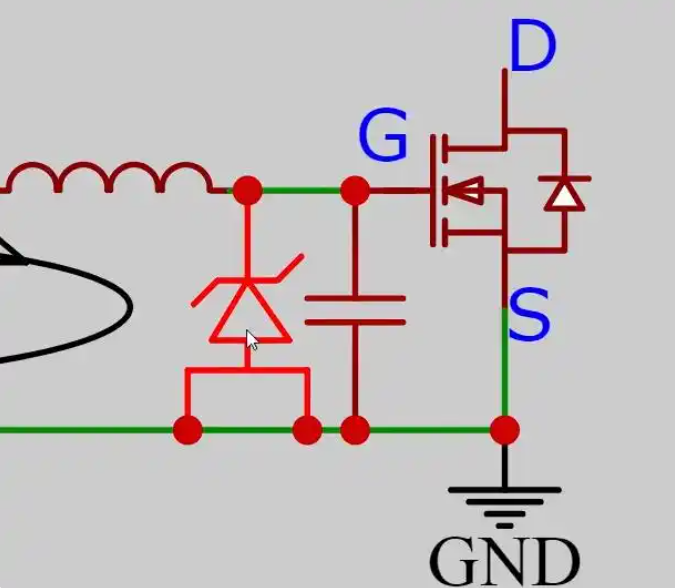

方案 2：GS 極并聯 TVS 管，尖峰電壓強制鉗位
若產品結構受限，柵極走線無法縮短，可在 MOS 柵、源兩端并聯瞬態抑制 TVS 二極管。工作邏輯簡單直接：無論振鈴尖峰電壓多高，只要超過 TVS 鉗位閾值，器件會瞬間導通泄放瞬時高壓能量，把柵極電壓牢牢鎖在安全區間，從硬件層面保護柵氧化層不被擊穿。

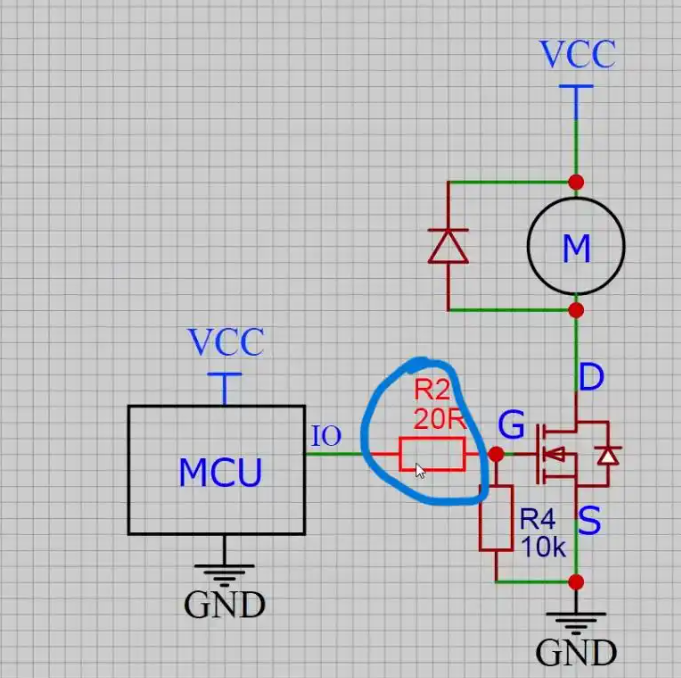

方案 3：串聯柵極阻尼電阻，消耗振蕩能量
在驅動回路串聯小阻值柵極電阻，依靠電阻吸收 LC 振蕩的高頻能量，降低波形振蕩幅值。這里存在極易踩坑的設計誤區：并非電阻阻值越大抑制效果越好。阻值過高會大幅減緩柵極充放電速度，MOS 開關損耗急劇上升，器件持續發熱，最后沒能解決振鈴，反而因過熱燒毀功率管，參數需要結合開關頻率匹配選取。
結尾總結
硬件電路所有異常故障，都能用電學基礎理論解釋，不存在無來由的器件損壞。讀懂寄生參數帶來的 LC 振蕩機理，掌握柵極振鈴的抑制方法，才算真正入門功率驅動電路設計。如果你的電路板存在 MOS 頻繁發燙、無規律擊穿的問題，優先排查柵極波形是否存在振鈴干擾。
