MOS晶體管的閾值電壓輸出特點詳解
  • 發布時間:2019-08-06 14:28:24
  • 來源:
  • 閱讀次數:

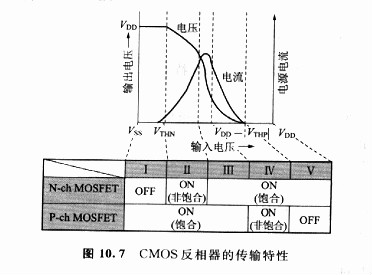

邏輯閾值電壓
由于邏輯閾值電壓是式(10.1)中的-IDS與式(10.2)中的IDS相等時的電壓,所以應用這個關系能夠求得Vin:
MOS晶體管
假如KN=Kp,即KN/KP=1,經過選擇恰當?shù)膒溝MOS晶體管與n溝MOS晶體管的參數,可以完成|VTP|=|VTN|,那么作為反相器,當然就能夠得到如下理想的關系:
MOS晶體管
實踐上,這樣的理想狀態是不存在的。在版圖設計中,經過設計恰當?shù)膒溝MOS晶體管與n溝MOS晶體管的W/L比,盡可能使VTP與VTN相等,能夠得到接近1/2VDD的邏輯閾值電壓。
MOS晶體管
